Приспособление для ручного набора нотного текста Советский патент 1979 года по МПК B41B1/12

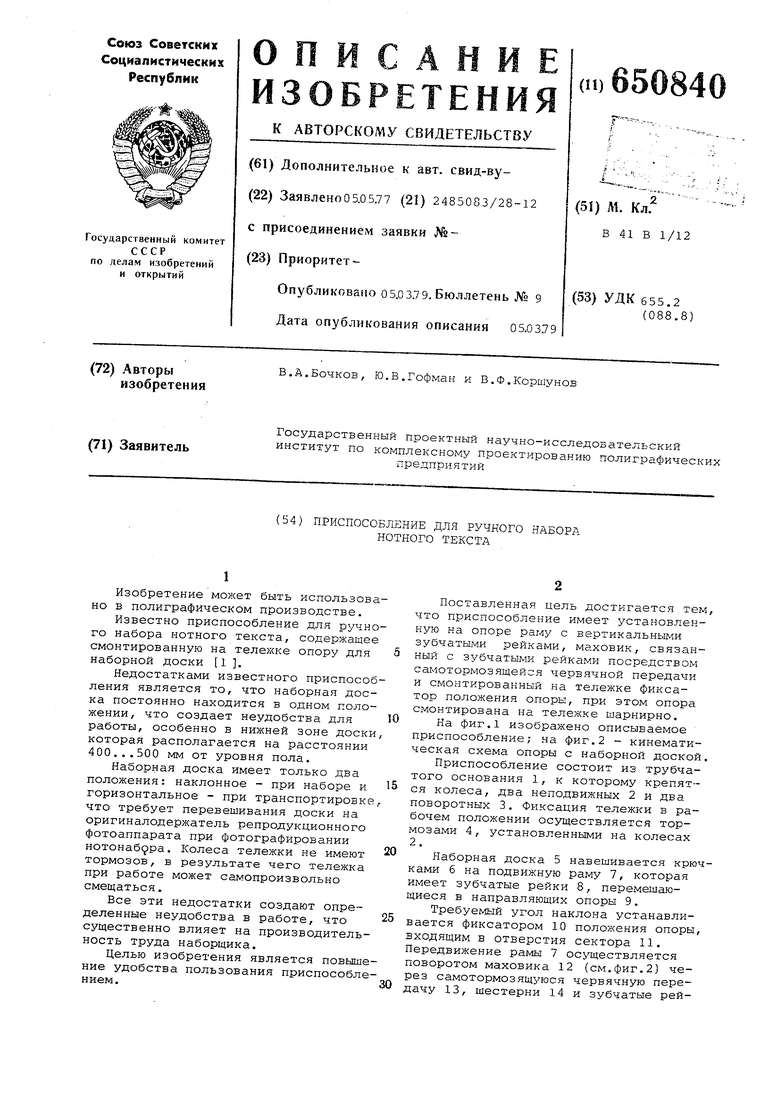

(54) ПРИСПОСОБЛЕНИЕ ДЛЯ РУЧНОГО НАБОРА НОТНОГО ТЕКСТА

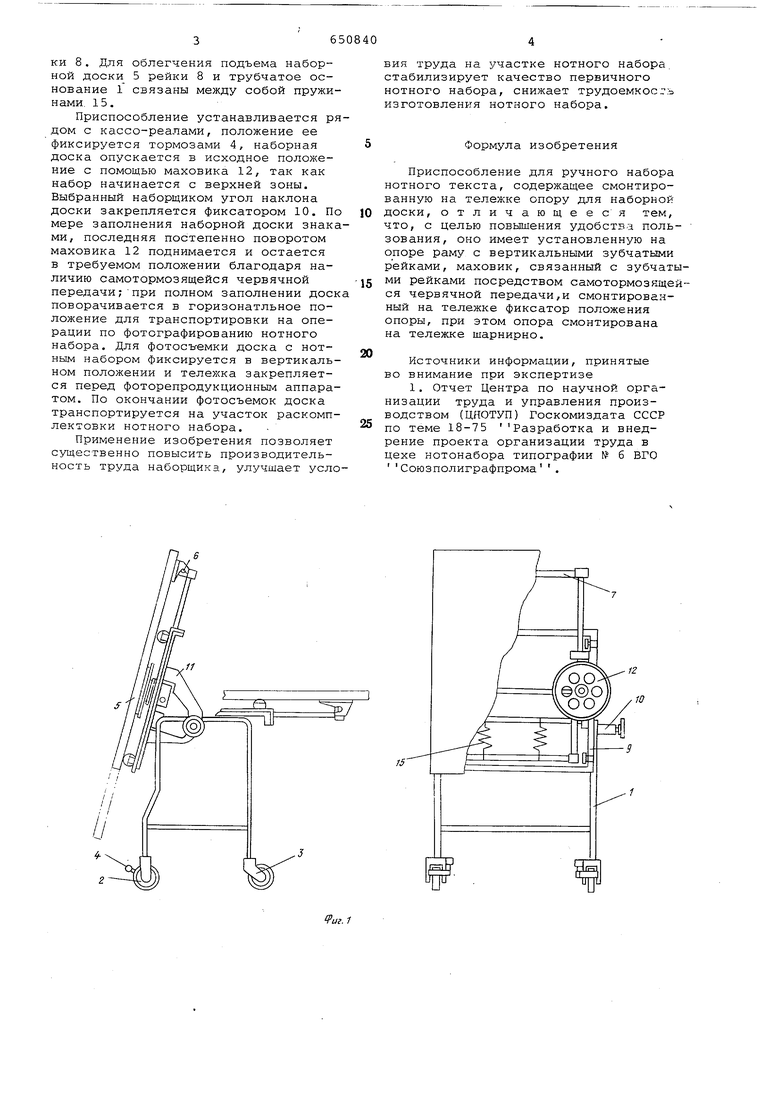

ки 8. Для облегчения подъема наборной доски 5 рейки 8 и трубчатое основание 1 связаны между собой пружинами, 15.

Приспособление устанавливается рядом с кассо-реалами, положение ее фиксируется тормозами 4, наборная доска опускается в исходное положение с помощью маховика 12, так как набор начинается с верхней зоны. Выбранный наборщиком угол наклона доски закрепляется фиксатором 10. По мере заполнения наборной доски знаками, последняя постепенно поворотом маховика 12 поднимается и остается в требуемом положении благодаря наличию самотормозящейся червячной передачи;при полном заполнении доск поворачивается в горизонатльное положение для транспортировки на операции по фотографированию нотного набора. Для фотосъ-емки доска с нотным набором фиксируется в вертикальном положении и тележка закрепляется перед фоторепродукционным аппаратом. По окончании фотосъемок доска транспортируется на участок раскомплектовки нотного набора.

Применение изобретения позволяет существенно повысить производительность труда наборщика, улучшает услоВИЯ труда на участке нотного набора, стабилизирует качество первичного нотного набора, снижает трудоемкое г:; изготовления нотного набора.

Формула изобретения

Приспособление для ручного набора нотного текста, содержащее смонтированную на тележке опору для наборной доски, отличающееся тем, что, с целью повышения удобства пользования, оно имеет установленную на опоре раму с вертикальными зубчатыми рейками, маховик, связанный с зубчатми рейками посредством самотормозящеся червячной передачи,и смонтированный на тележке фиксатор положения опоры, при этом опора смонтирована на тележке шарнирно.

Источники информации, принятые во внимание при экспертизе

1, Отчет Центра по научной организации труда и управления производством (ЩЮТУП) Госкомиздата СССР по теме 18-75 Разработка и внедрение проекта организации труда в цехе нотонабора типографии № 6 ВГО Союзполиграфпрома.
