Устройство для поддержания и опускания тяжеловесных изделий Советский патент 1979 года по МПК B66F11/00

ными между торцом кортуса и опорной площадкой и выполненными с вырезом по диаметру штока.

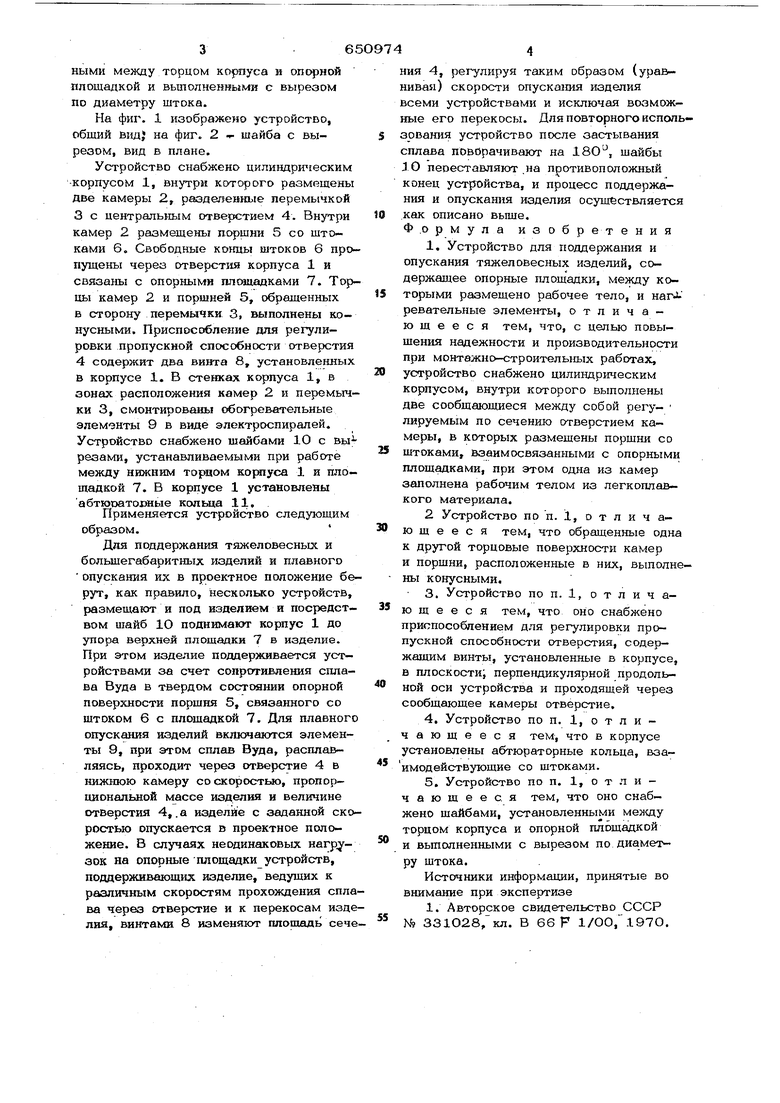

На фиг. 1 изображено устройство, общий В1Щ} на фиг. 2 ч- шайба с вырезом, вид в плане.

Устройство снабжено цилиндрюгеским корпусом 1, внутри которого размещены две камеры 2, разделенные перемычкой

3с центральным отверстием 4. Внутри камер 2 размещены поршни 5 со штоками 6. Свободные концы штоков 6 пропущены через отверстия корпуса 1 и связаны с опорными плсяцадками 7. Торцы камер 2 и поршней 5, обращенных

в сторону перемычки 3, выполнены конусными. Приспособление для регулировки пропускной способности отверстия

4содержит два винта 8, установленных в корпусе 1. В стенках корпуса 1, в зонах расположения камер 2 и перемычки 3, смонтированы обогревательные элементы 9 в виде электроспиралей. Устройство снабжено шайбами 10 с вы резами, устанавливаемыми при работе между нижним тораом корпуса 1 и площадкой 7. В корпусе 1 установлены

абтюоатосные колыша 11,

Применяется устройство следующим

образом.

Дня поддержания тяжеловесных и болыиегабаритных изделий и плавного опускания их в проектное положение берут, как правило, несколько устройств, размещают и под изделием и посредством шайб 1О поднимают корпус 1 до упора верхней площадки 7 в изделие. При этом изделие поддерживается устройствами за счет сопротивления сплава Вуда в твердом состоянии опорной поверхности порщня 5, связанного со штоком 6 с площадкой 7. Для плавного опускания изделий включаются элементы 9, при этом сплав Вуда, расплетляясь, проходит через отверстие 4 в нижнюю камеру со скоростью, пропорциональной массе изделия и величине отверстия 4,.а изделие с заданной скоростью опускается в проектное положение. В случаях неодинаковых нагрузок на опорные площадки устройств, поддерживающих изделие, ведущих к различным скоростям прохождения сплава через отверстие и к перекосам изделия, винтами 8 изменяют площадь сече-

ния 4, регулируя таким образом (уравнивая) скорости опуска1шя изделия всеми устройствами и исключая восзможные его перекосы. Для повторного исползования устройство после застывания сплава поворачивают на 180, шайбы 10 переставляют ,на противоположный конец устройства, и процесс поддержания и опускания изделия осуществляетс как описано вьпие. Ф.ормула изобретения

1. Устройство для поддержания и опускания тяжеловесных изделий, содержащее опорные площадки, между которыми размещено рабочее тело, и нагревательные элементы, отличающееся тем, что, с целью повыщения надежности и производительности при монтажно-строительных работах, устройство снабжено цилиндрическим корпусом, внутри которого выполнены две сообщающиеся между собой регу- лируемым по сечению отверстием камеры, в которых размещены порщни со щтоками, взаимосвязанными с опорным площадками, при этом одна из камер заполнена рабочим телом из легкоплавкого материала.

2 Устройство по п. 1, о т л и ч аю щ е е с я тем, что обращенные одн к другой торцовые поверхности камер и порщни, расположенные в них, выполнны конусными.

3.Устройство по п. 1, отличающееся тем, что оно снабжено приспособлением для регулировки пропускной способности отверстия, содержащим винты, установленные в корпусе в плоскости; перпендикулярной продольной оси устройства и проходящей через сообщающее камеры отверстие.

4.Устройство по п. 1, о т л и чающееся тем, что в корпусе установлены абтюраторные кольца, взаимодействующие со штоками.

5.Устройство по п. 1, о т л и чающееся тем, что оно снабжено шайбами, установленными между торцом корпуса и опорной площадкой

и вьшолненными с вырезом по диаметру штока.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 331О28Гкл. В 66 Р l/OO,l97O.
