Образец для коррозионных испытаний Советский патент 1979 года по МПК G01N1/28 G01N17/00

(54) ОБРАЗЕЦ ДЛЯ КОРРОЗИОННЫХ ИСПЫТАНИЙ

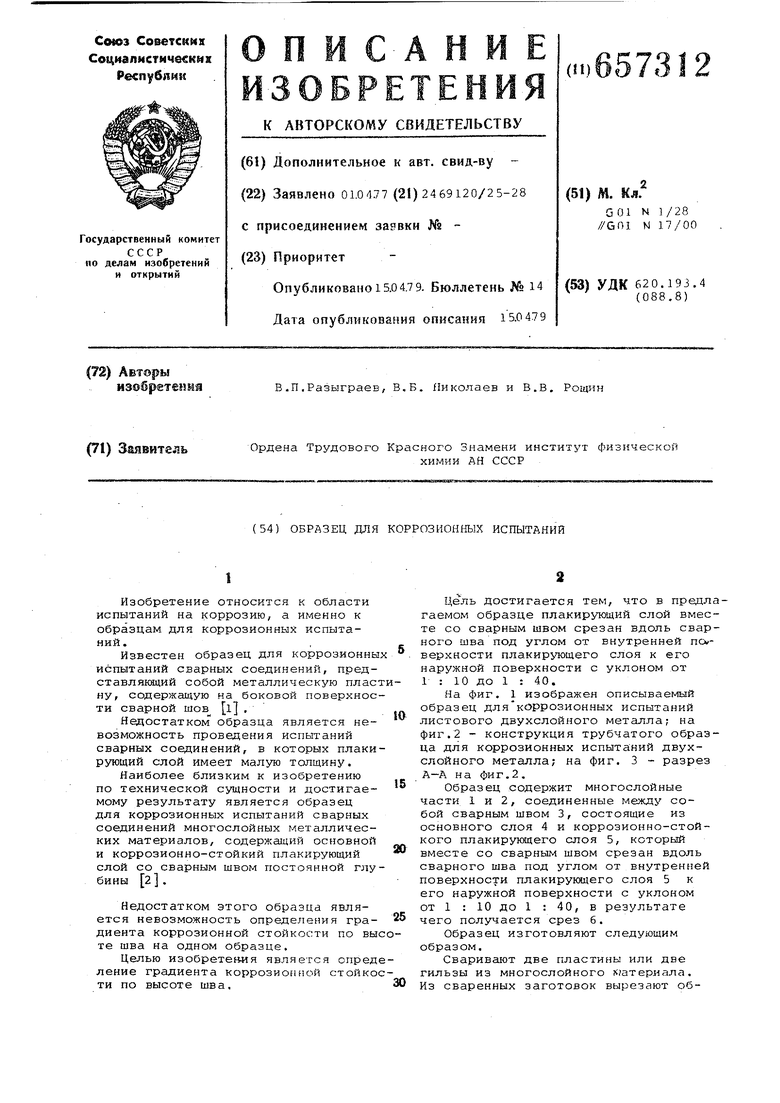

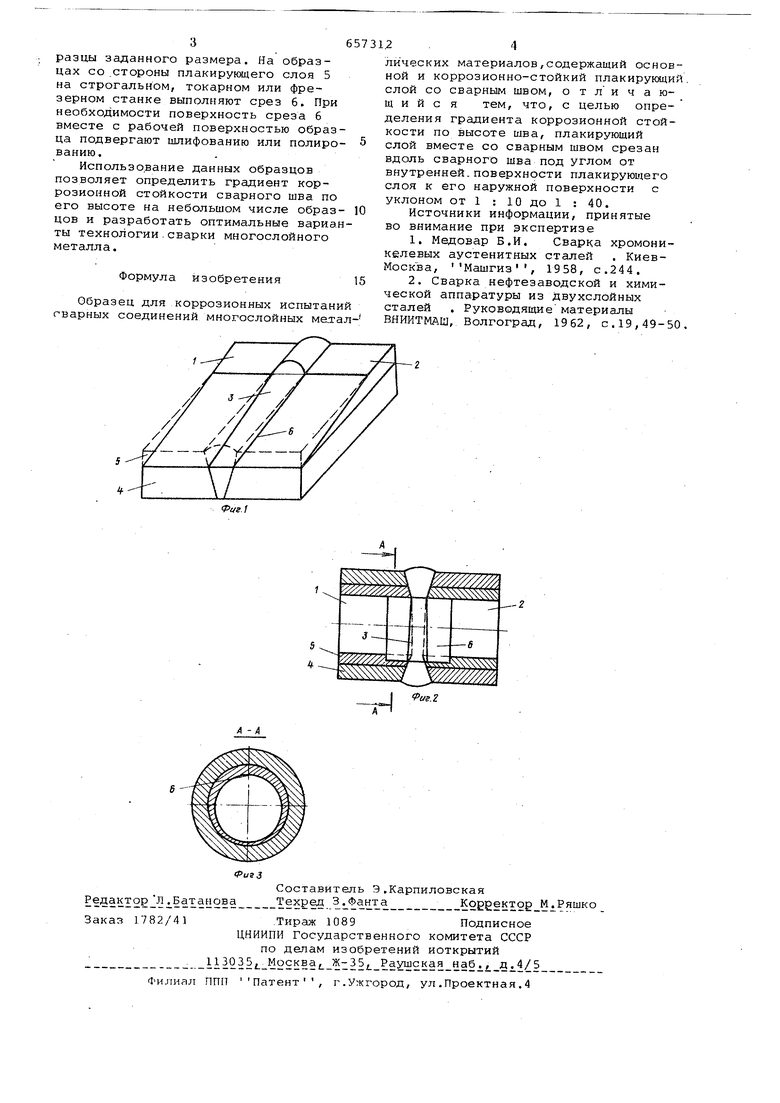

Изобретение относится к области испытаний на коррозию, а именно к образцам для коррозионных испытаний. Известен образец для коррозионны испытаний сварных соединений, представлякщий собой металлическую плас ну, содержащую на боковой поверхнос ти сварной шов l . Недостатком образца является невозможность проведения испытаний сварных соединений, в которых плаки рующий слой имеет малую толщину. Наиболее близким к изобретению по технической сущности и достигаемому результату является образец для коррозионных испытаний сварных соединений многослойных металлических материалов, содержащий основной и коррозионно-стойкий плакирующий слой со сварным швом постоянной глу бины 2 . Недостатком этого образца является невозможность определения градиента коррозионной стойкости по вы те шва на одном образце. Целью изобретения является опред ление градиента коррозиогиюй стойко ти по высоте шва. Цель достигается тем, что в предлагаемом образце плакирующий слой вместе со сварным швом срезан вдоль сварного шва под углом от внутренней пс верхности плакирующего слоя к его наружной поверхности с уклоном от 1 : 10 до 1 : 40. На фиг. 1 изображен описываемый образец длякоррозионных испытаний листового двухслойного металла; на фиг.2 - конструкция трубчатого образца для коррозионных испыта:ний двухслойного металла; на фиг. 3 - разрез А-А на фиг.2. Образец содержит многослойные части 1 и 2, соединенные между собой сварным швом 3, состоящие из основного слоя 4 и коррозионно-стойкого плакирующего слоя 5, который вместе со сварным швом срезан вдоль сварного шва под углом от внутренней поверхности плакирующего слоя 5 к его наружной поверхности с уклоном от 1 : 10 до 1 : 40, в результате чего получается срез 6. Образец изготовляют следующим образом. Сваривают две пластины или две гильзы из многослойного кгатернала. Из сваренных заготовок вырезают об
