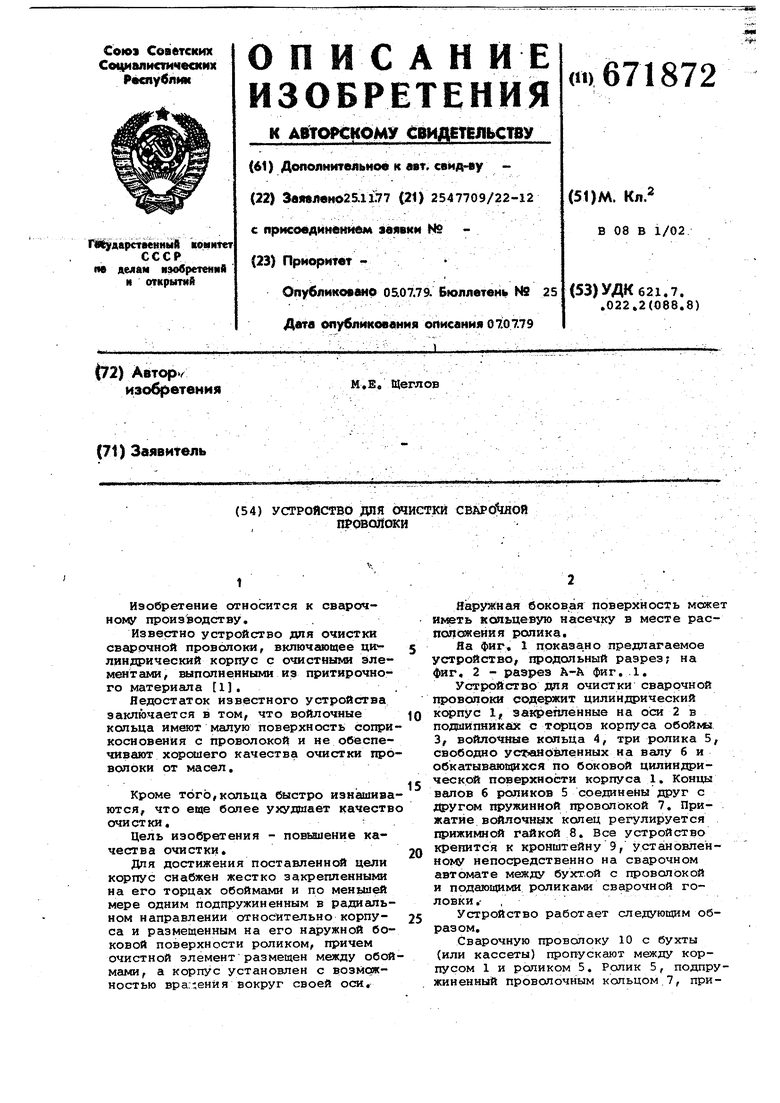

Устройство для очистки сварочной проволоки Советский патент 1979 года по МПК B08B1/02

1

Изобретение относится к сварочному производству.

Известно устройство для очистки сварочной проволоки, включающее цилиндрический корпус с очистными элементами, выполненными из притирочного материала I)..

Недостаток Известного устройства заключается в том, что войлочные кольца имеют малую поверхность сощ икосновенйя с проволокой и не обеспечивают хорошего качества очистки проволоки от масел,

Кроме того,кольца быстро изн ашиваются, что еще более ухудшает качество очистки,

Цель изобретения - повнаиение качества очистки.

Для достижения поставленной цели корпус снабжен жестко закрепленными на его торцах обоймами и по меньшей мере одним подпружиненным в радиальном направлении относительно корпуса и размещенным на его наружной боковой поверхности роликом, причем очистной элемент размещен между обоймами, а корпус установлен с возмсякностью вра:-енйя вокруг своей оси.

Наружная боковая поверхность может иметь ксиьцевую насечку в месте раслол ожения ролика,

Яа фиг, 1 показано предлагаемое устройство, продольный разрез; на фиг, 2 - разрез А-А фиг,.1.

Устройство }щя очистки сварочной проволоки содержит цилиндрический ксфпус 1,, закрепленные на оси 2 в

0 подшипниках с корпуса обойлы 3, войлоЧНые кольца 4, три ролика 5, свободно установленных на валу 6 и обкатываюйщхся по боковой цилиндрической поверхности корпуса 1, Концы

5 валов 6 роликов 5 соединены друг с Другом пружинной проволокой 7, Прижатие вс лочных колец регулируется щзижимной гайкой 8, Все устройство крепится к кронштейну 9, установлен0Hoi непосредственно на сварочном автомате между бухт.ой с проволокой и подающими роликами сварочной головки,- ,

Устройство работает следующим об5разом.

Сварочную проволоку 10 с бухты (или кассеты) пропускают между корпусом 1 и роликом 5. Ролик 5, подпружиненный проволочным кольцом 7, прижимаёт сварочную пров :л6ку Ш к поJBepxHecTH корпуса I, Проволока пр пускается в проточку ролика, а повёрзсность корпуса в этом месте обработана накаткой для лучшего зацепления проволоки с пове |5хностью втулки. При протягивании проволоки подающими рЬл и к ами за счет зацепления :ее в диске после;ф ий начинает вращаться и отбирать проволоку в двух местах вШлочЙамй ксльцеоФ. KooiiSiifisr йр8пйтанм очищЗвиощей жидкостью ТМС-31, При й(Е ё«еЯИй диска три связанные между собой ролика вращаются вокруг собствй ной Ьш, оставаясь неподвижными, так как выполнены плавающики, Войлочные кольца сменные.

Предлсисенное устрсйство обеспечивает xfypctayn очистку сварочной, провслркя диаметром 1-2 мм. Оно высоко й я §вййТбльно, просто в иэ1 сяовлё НИИ и удобно а эксплуатации, так как устанавливается на сварочном автоматё и йоэвОЯяет рчй 11ать проволоку йёг посредственно перед сваркой.

Формула изобретения

Устройство для очистки сварочной проволоки f включгио11)ее цилиндрический корпус с очистными элементами, выполненными из притирочного отличающееся тем, что,, с целью повышения качества очистки, корпус снабжен жестко закрепленными на его торцах обоймами и по меньшей мере 6;а1йй пЪдпружйненмым в радиальном направлении относительно корпу са и размещенным на его нгфужной боковой поверхности роликом, причем очистной элзи|ент размещен между 6бай мами, а корпус установлен с возможностью вращения вокруг своей

2. Устройство по п, 1, о т л, и чаю щ е ее я тем, что наружная боковая поверхность имеет кольцевую насечку в месте расположения ролика.

Источники информации, принятые во внимание при экспертиз е

1, Автс зскоё свидетельство СССР 351614, кл. В 21 С 43/04, 1970.

Риг1

фиг.2
