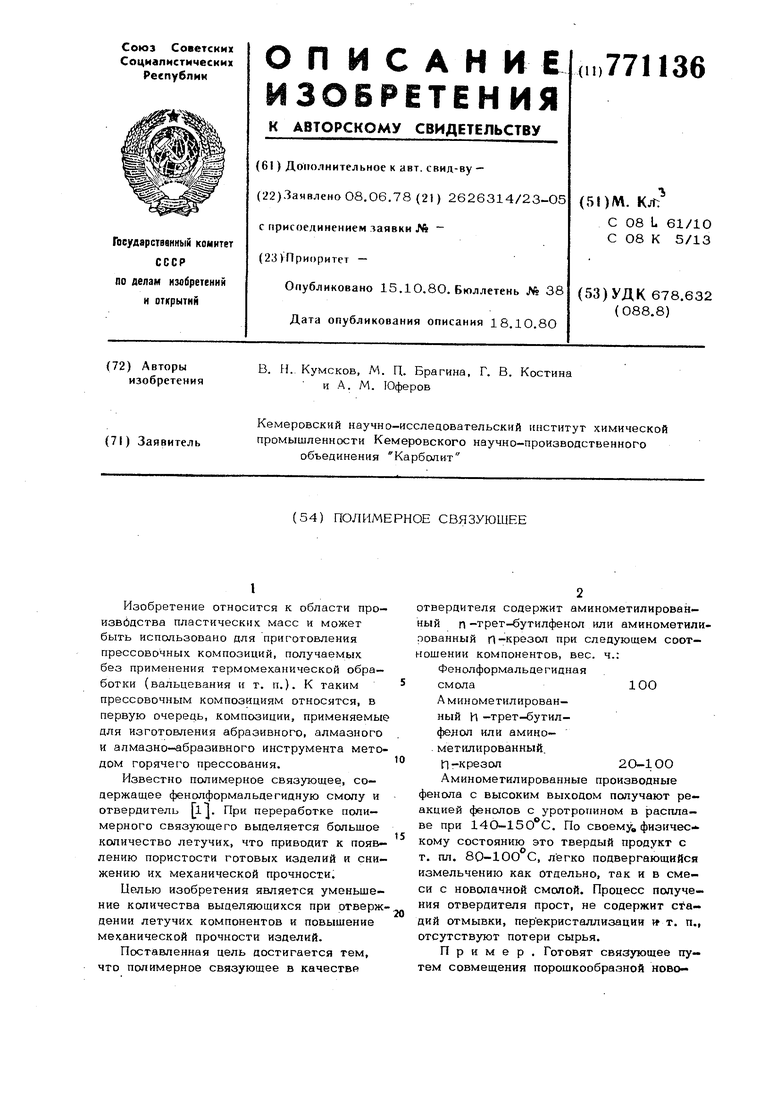

Полимерное связующее Советский патент 1980 года по МПК C08L61/10 C08K5/17

Изобретение относится к области про- извЬдства пластических; масс и может быть использовано для приготовления прессовочных композиций, получаемых без применения термомеханической обработки (вальцевания и т. п.). К таким прессовочным композициям относятся, в первую очередь, композиции, применяемы для изготовления абразивного, алмазного и алмазно-абразивного инструмента методом горячего прессования. Известно полимерное связующее, содержащее фенолформальдегидную смолу и отвердитель l. При переработке полимерного связующего выделяется большое количество летучих, что приводит к появлению пористости готовых изделий и снижению их механической прочносхи. Целью изобретения является уменьшение количества выделяющихся при отверж дении летучих компонентов и повышение механической прочности изделий. Поставленная цель достигается тем, что полимерное связующее в качествй твердителя содержит аминометилированый п -трет-бутилфенол или аминометилиованный п-крезол при следующем соотошении компонентов, вес. ч.: Фенолформальдегидная смола100 А минометилирован- ный И -трет-бутилфелол или амино- . метилированный. П-крезол2О-1ОО Аминометилированные производные фенола с высоким выходом получают реакцией фенолов с уротропином в расплаве при 14О-150С. По своему, физическому состоянию это твердый продукт с т. Ш1. 80-10О С, легко подвергающийся измельчению как отдельно, так к в смеси с новолачной смолой. Процесс получения отвердителя прост, не содержит стадий отмывки, перекристаллизации т. п., отсутствуют потери сырья. Пример. Готовят связующее путем совмещения порошкообразной ново377лачной фенолформальдегионой смолы с отвердителем в соответствии с рецептурой, приведенной в.табл. 1. С использованием указанных связую.щих готовят механическим умещением композиции, содержащие равный объем связуюшеговдревмуки.Прессовавиепроводят при 15O.l8(fC я давлении ЗООкг/смГ 64 В табл. 2 привеаены данные, характериаующие содержание летучих компонентов, выаеляющихся при отверждении связующего, и прочностные свойства аолимерной пресс-«омпозиции на его основе. Содержание летучих определяют по потере массы связующего при нагревании со скоростью 2,5° С/мин. Таблица

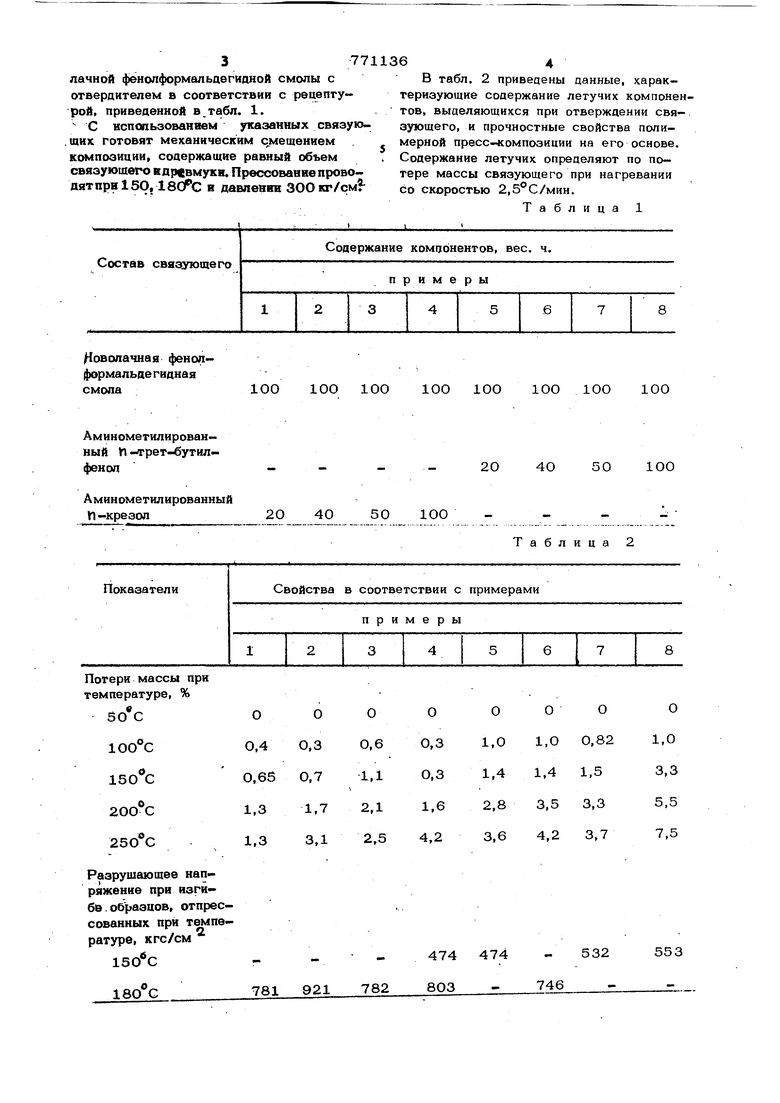

100

100 100

Аминометилирован- ный И - грет-бутилфенол

Аминометилированный h-крезол

Потери массы при температуре, %

10О°С

0,66 0,7 1,3 1,7 1,3 3,1

Разрушающее напряжение при изгибе . образцов, отпрессованных при температуре, кГС/см

781 921

1ОО 10О

10О 10О

100

20

50

100

40

100

Таблица 2

О

О О

О

О

1,00,82

0,3 3,3

5,5

553

532

474 474

746 803

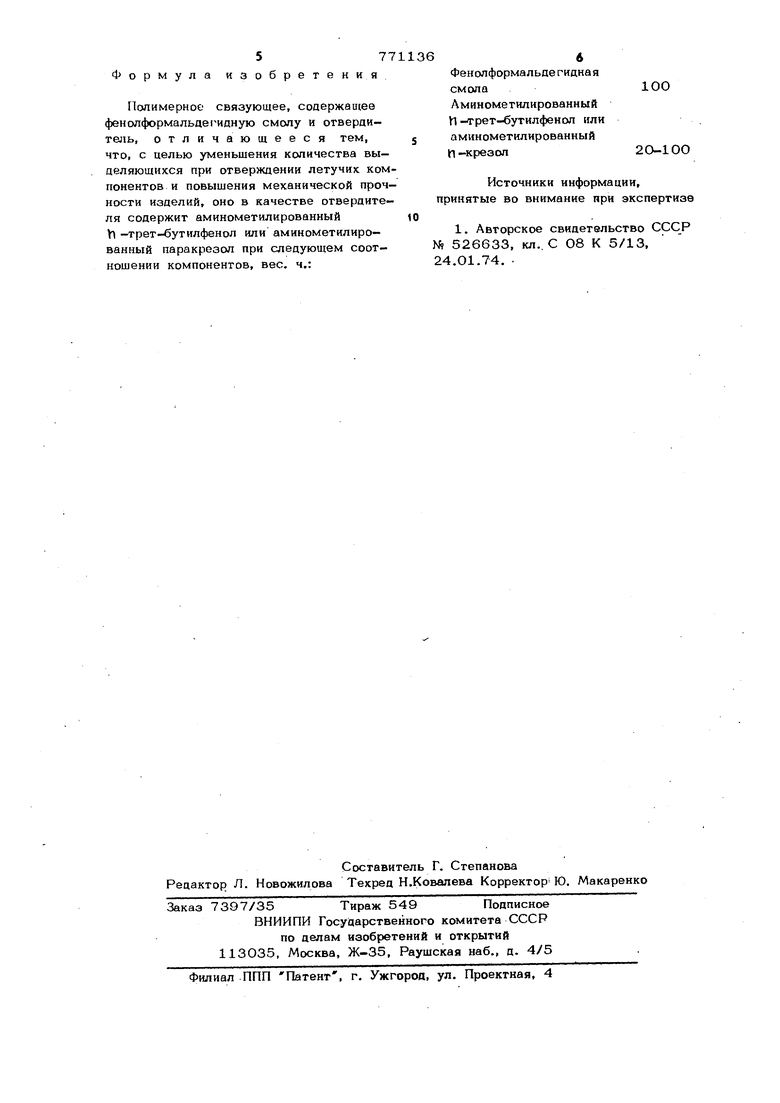

Формула изобретения

Полимерное связующее, содержащее фенолформальдегидную смолу и отвердигель, отличающееся тем, что, с целью уменьшения количества выделяющихся при отверждении летучих компонентов и повышения механической прочности изделий, оно в качестве отвердите ля содержит аминометилированный -трет- утилфенол или аминометилиро- ванный паракрезол при следующем соотношении компонентов, вес. ч,:

Фенолформа ль де гидна я

смола100

Аминометилированный

И-трет-бутилфенол или

аминометилированный

И-крезол20-1ОО

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 526633, кл.. С 08 К 5/13, 24.О1.74. .
