Способ подготовки ровничной машины к съему катушек с ровницей и устройство для его осуществления Советский патент 1980 года по МПК D01H9/14 D01H1/04

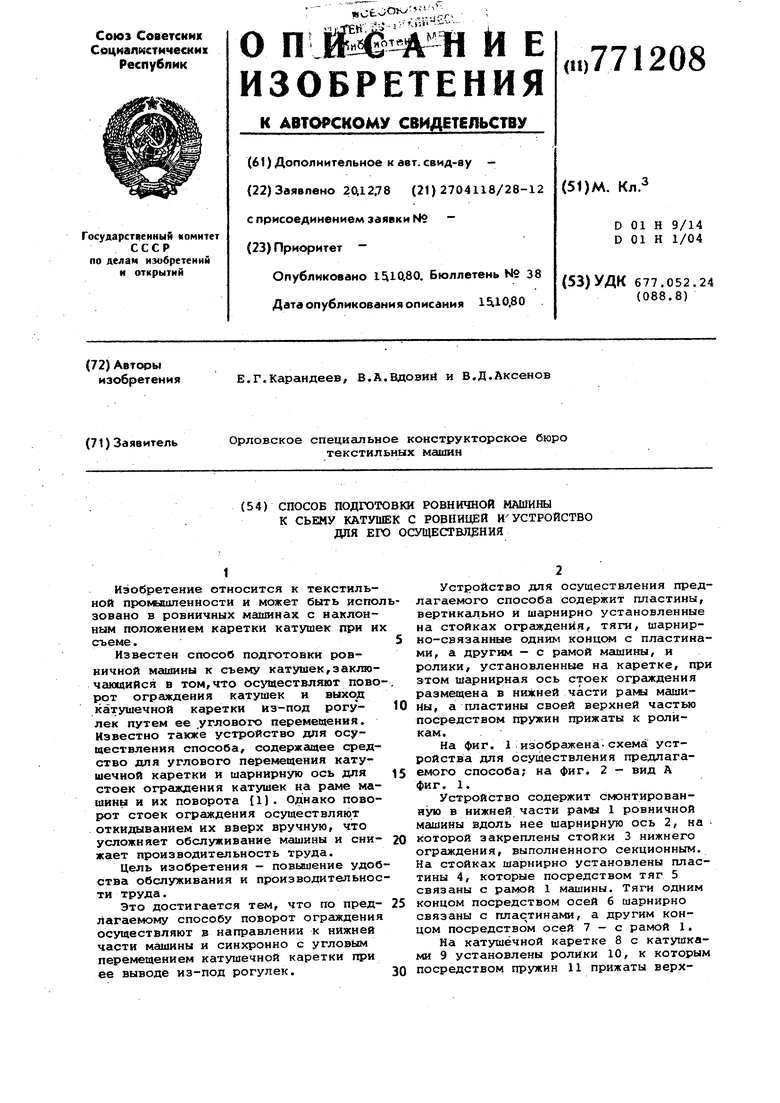

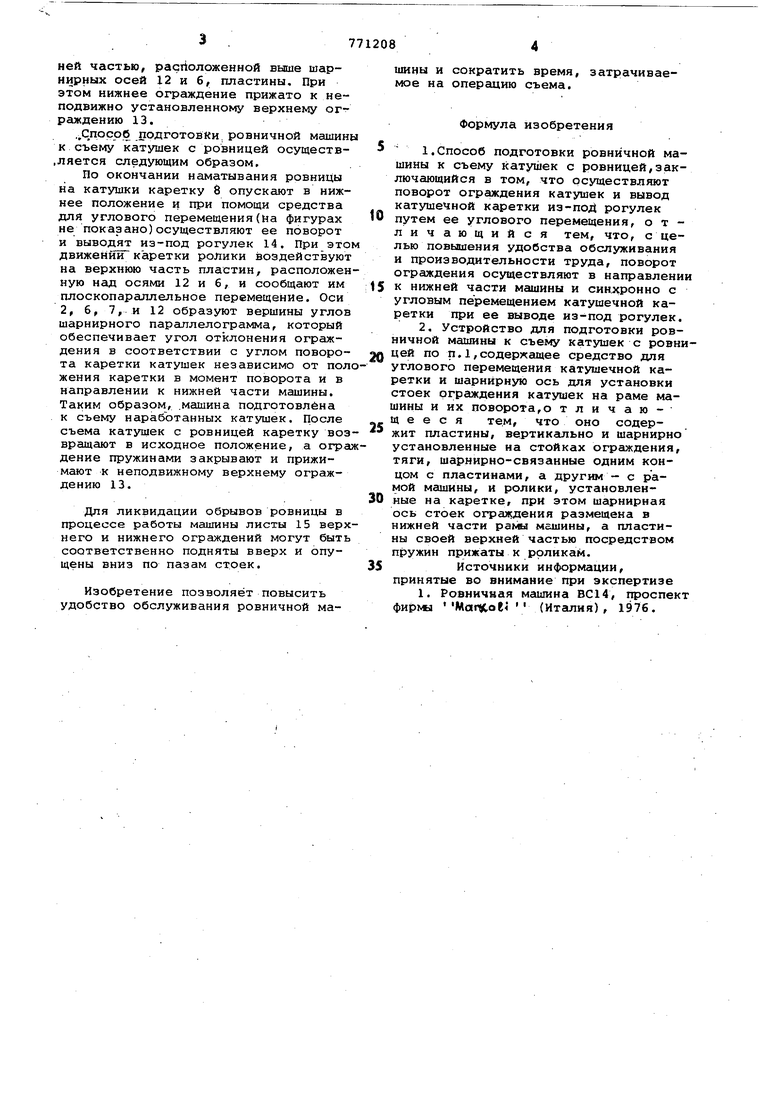

ней частью, расйоложенной выше шарнирных осей 12 и 6, пластины. При этом нижнее ограждение прижато к неподвижно установленному верхнему ограждению 13.

„Способ подготовки ровничной машины к съему катушек с ровницей осуществ.ляется следующим образом.

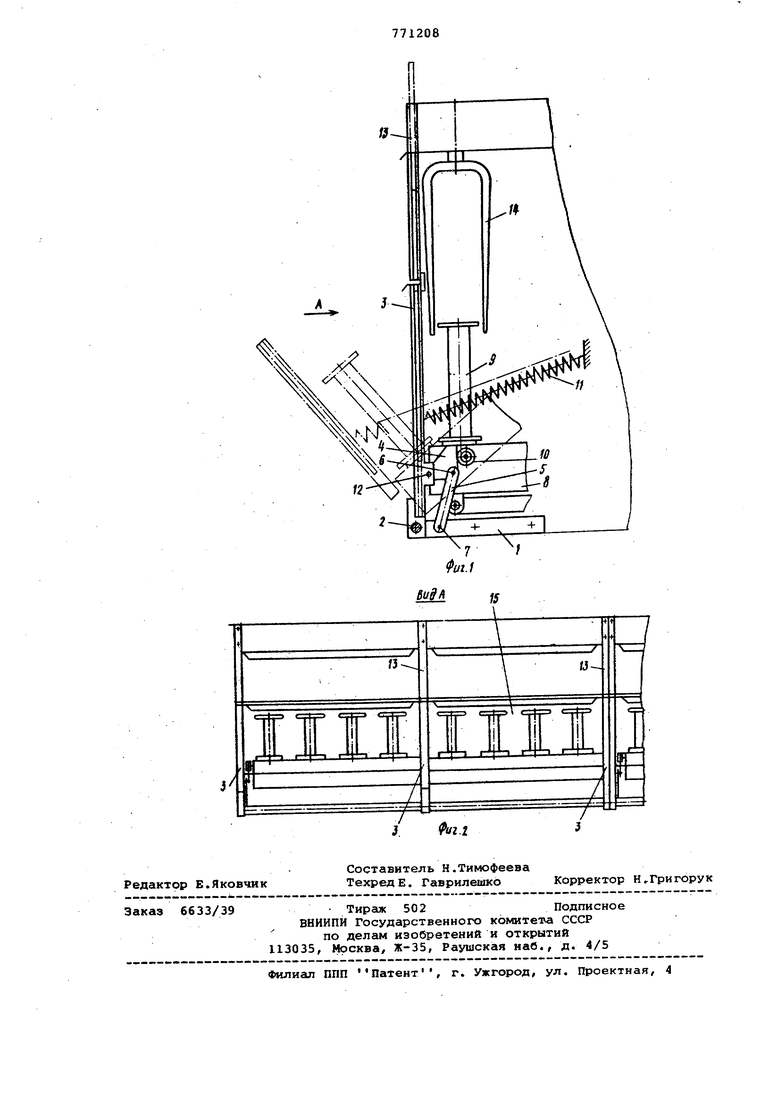

По окончании наматывания ровницы на катушки каретку 8 опускают в нижнее положение и при помощи средства для углового перемещения(на фигурах не показано)осуществляют ее поворот и выводят из-под рогулек 14. При этом Движений каретки ролики воздействуют на верхнюю часть пластин, расположенную над осями 12 и б, и сообщают им плоскопараллельное перемещение. Оси 2, 6, 7, и 12 образуют вершины углов шарнирного параллелограмма, который обеспечивает угол отклонения ограждения в соответствии с углом поворота каретки катушек независимо от положения каретки в момент поворота и в направлении к нижней части машины. Таким образом, .машина подготовлена к съему наработанных катушек. После съема катушек с ровницей каретку возвращают в исходное положение, а ограждение пружинами закрывают и прижимают к неподвижному верхнему ограждению 13.

Для ликвидации обрывов ровницы в процессе работы машины листы 15 верхнего и нижнего ограждений могут быть соответственно подняты вверх и опущены вниз по пазам стоек.

Изобретение позволяет повысить удобство обслуживания ровничной машины и сократить время, затрачиваемое на операцию съема.

Формула изобретения

5 1.Способ подготовки ровничной машины к съему катушек с ровницей,заключающийся в том, что осуществляют поворот ограждения катушек и вывод катушечной каретки из-под рогулек путем ее углового перемещения, отличающийся тем, что, с целью повьадения удобства обслуживания и производительности труда, поворот ограждения осуществляют в направлении

S к нижней части машины и синхронно с угловым перемещением катушечной каретки при ее выводе из-под рогулек. 2. Устройство для подготовки ровничной машины к съему катушек с ровниQ цей по п.1,содержащее средство для углового перемещения катьтаечной каретки и шарнирную ось для установки стоек ограждения катушек на раме машины и их поворота,о т л и ч а ю щ е е с я тем, что оно содержит пластины, вертикально и шарнирно установленные на стойках ограждения, тяги, шарнирно-связанные одним концом с пластинами, а другим - с рамой машины, и ролики, установленные на каретке, при этом шарнирная ось стоек ограждения размещена в нижней части раглл машины, а пластины своей верхней частью посредством пружин прижаты к роликам.

Источники информации, принятые во внимание при экспертизе

1. Ровничная машина ВС14, проспект фиркы Маг((С,оК (Италия) , 1976 .
