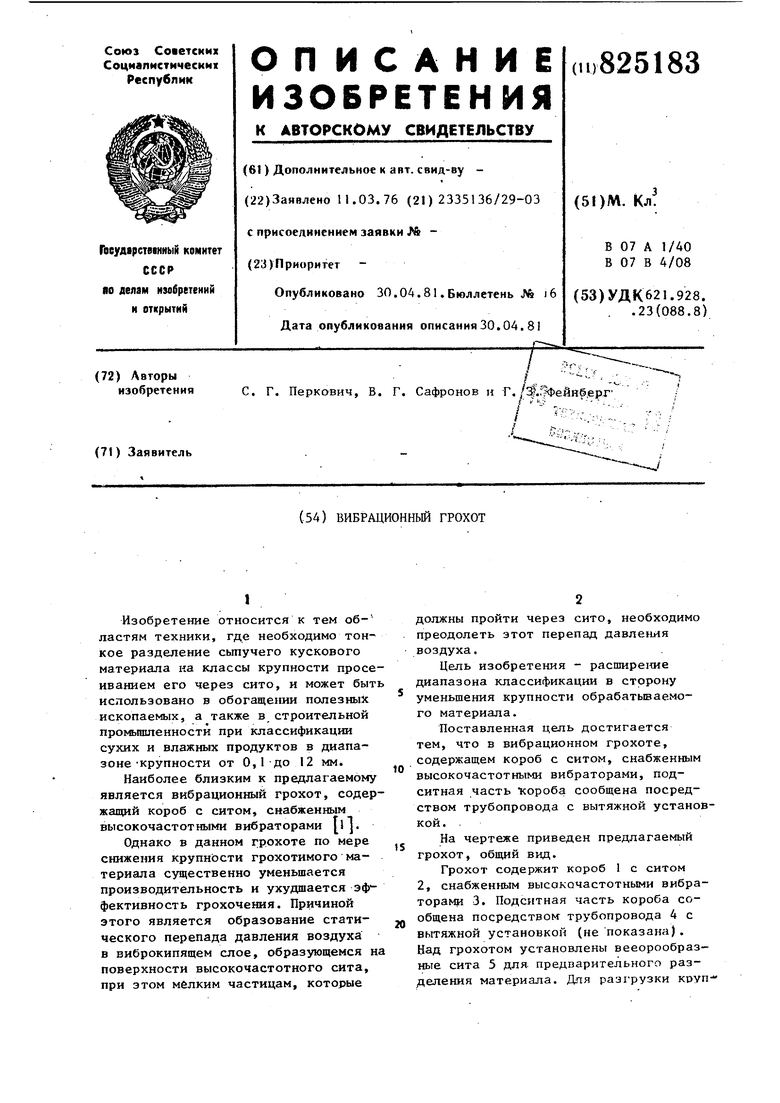

Вибрационный грохот Советский патент 1981 года по МПК B07B1/40 B07B4/08

I

Изобретение относится к тем областям техники, где необходимо тон кое разделение сыпучего кускового материала ка классы крупности просеиванием его через сито, и может быть использовано в обогащении полезных ископаемых, а также в строительной промьгашенности при классификации сухих и влажных продуктов в диапазоне-крупности от 0,1 до 12 мм

Наиболее близким к предлагаемому является вибрационный грохот, содержащий короб с ситом, снабженным высокочастотными вибраторами 1.

Однако в данном грохоте по мере снижения крупности грохотимого материала существенно уменьшается производительность и ухудшается эф фективность грохочения. Причиной этого является образование статического перепада давления воздуха в виброкипящем слое, образующемся на поверхности высокочастотного сита, при этом мелким частицам, которые

должны пройти через сито, необходимо преодолеть этот перепад давления воздуха.

Цель изобретения - расшире1дае диапазона классификации в сторону уменьшения крупности обрабатьюаемого материала.

Поставленная цель достигается тем, что в вибрационном грохоте, содержащем короб с ситом, снабженным высокочастотными вибраторами, подситная часть короба сообщена посредством трубопровода с вытяжной установкой.

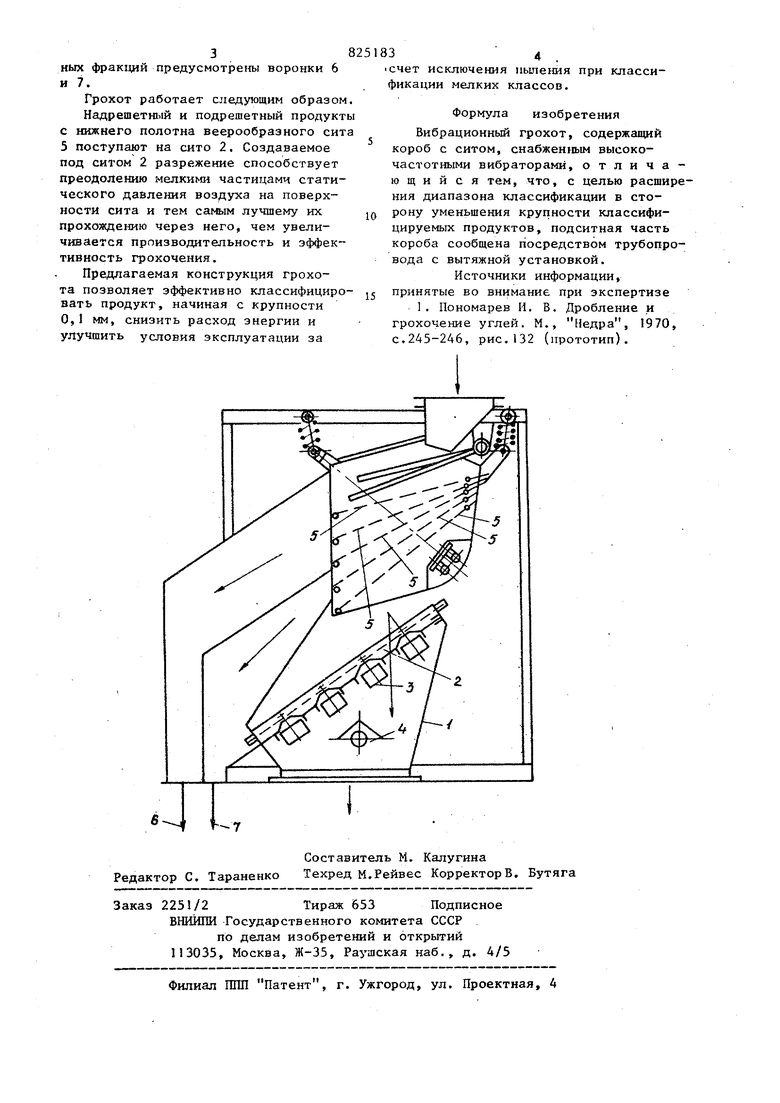

На чертеже приведен предлагаемый грохот, общий вид.

Грохот содержит короб 1 с ситом 2, снабженным высокочастотными вибраторами 3. Цодситная часть короба сообщена посредством трубопровода 4 с вытяжной установкой (не показана). Над грохотом установлены вееорообразные сита 5 для предварительного разделения материала. Для разгрузки коуп
