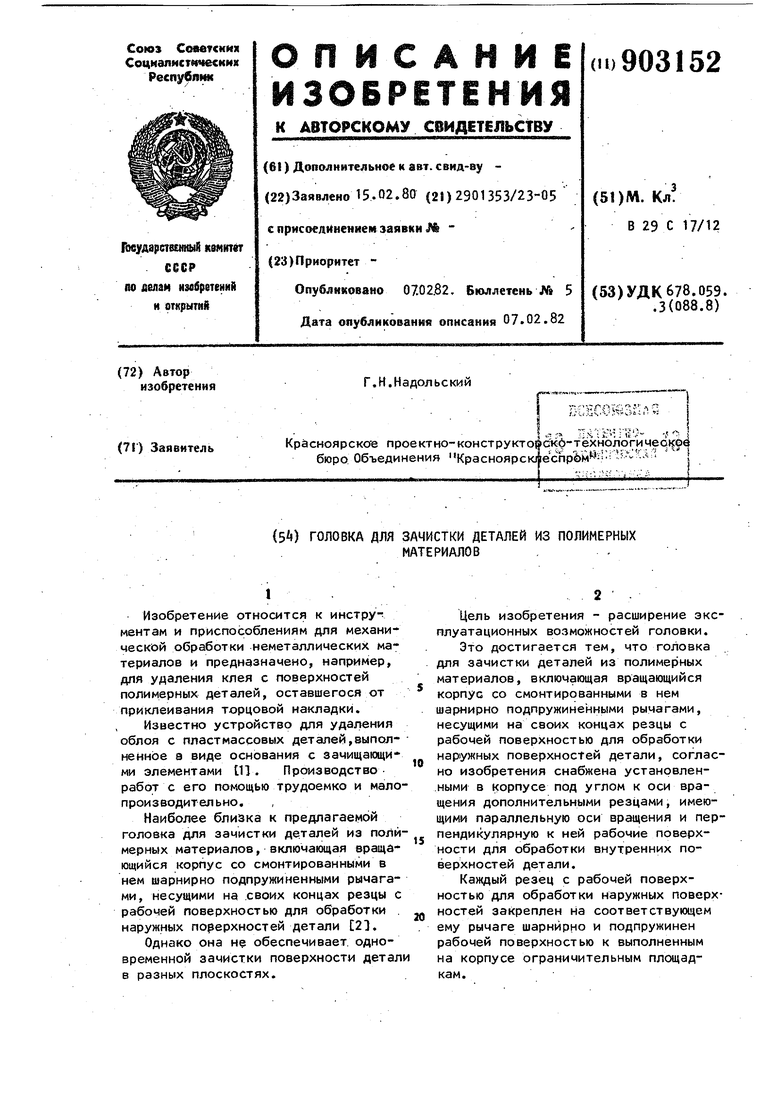

Головка для зачистки деталей из полимерных материалов Советский патент 1982 года по МПК B29C17/12

(5) ГОЛОВКА ДЛЯ ЗАЧИСТКИ ДЕТАЛЕЙ ИЗ ПОЛИМЕРНЫХ

1

Изобретение относится к инстру-: ментам и приспособлениям для механической обработки неметаллических материалов и предназначено, например, для удаления клея с поверхностей полимерных деталей, оставшегося от приклеивания торцовой накладки.

Известно устройство для удаления облоя с пластмассовых деталей,выполненное а виде основания с зачищающими элементами 1П . Производстворабот с его помощью трудоемко и малопроизводительно. ,

Наиболее близка к предлагаемой головка для зачистки деталей из полимерных материалов, включающая вращающийся корпус со смонтированными в нем шарнирно подпружиненными рычагами, несущими на своих концах резцы с рабочей поверхностью для обработки . наружных поверхностей детали 21.

Однако она не обеспечивает, одновременной зачистки поверхности детали в разных плоскостях. МАТЕРИАЛОВ

Цель изобретения - расширение эксплуатационных возможностей головки.

Это достигается тем, что головка для зачистки деталей из полимерных материалов, включающая вращающийся корпус со смонтированными в нем шарнирно подпружиненными рычагами, несущими на своих концах резцы с рабочей поверхностью для обработки наружных пoвepxнocteй детали, соглас10но изобретения снабжена установленными в корпусе под углом к оси вращения дополнительными резцами, имеющими параллельную оси вращения и перпендикулярную к ней рабочие поверх15ности для обработки внутренних поверхностей детали.

Каждый резец с рабочей поверхностью для обработки наружных поверхностей закреплен на соответствующем

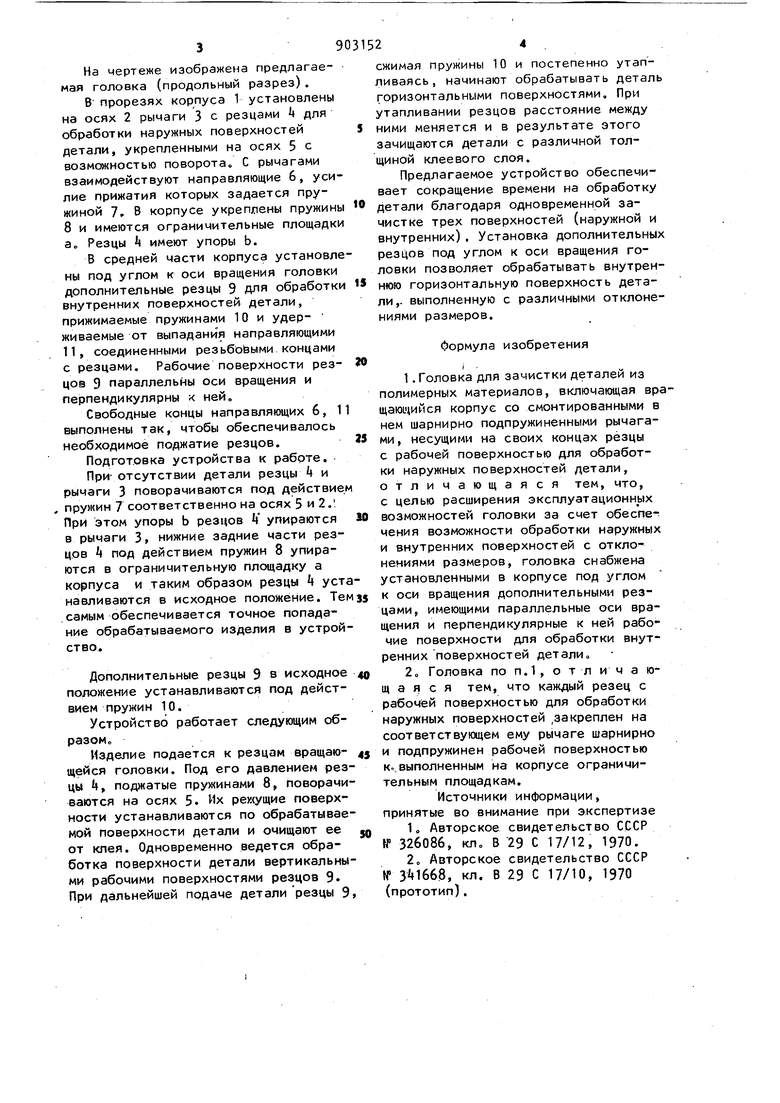

20 ему рычаге шарнирно и подпружинен рабочей поверхностью к выполненным на корпусе ограничительным площадкам. На чертеже изображена предлагаемая головка (продольный разрез). В прорезях корпуса 1 установлены на осях 2 рычаги 3 с резцами k для обработки наружных поверхностей детали, укрепленными на осях 5 с возможностью поворота. С рычагами взаимодействуют направляющие 6, усилие прижатия которых задается пружиной 7, В корпусе укреплены пружины 8 и имеются ограничительные площадки а. Резцы k имеют упоры Ь. В средней части корпуса установле ны под углом к оси вращения головки дополнительные резцы 9 для обработки

внутренних поверхностей детали, прижимаемые пружинами 10 и удерживаемые от выпадания направляющими 11, соединенными резьбоёыми концами с резцами. Рабочие поверхности рез- W цов 9 параллельны оси вращения и перпендикулярны к ней.

Свободные концы направляющих 6, 11 выполнены так, чтобы обеспечивалось необходимое поджатие резцов.

Подготовка устройства к работе.

При- отсутствии детали резцы t и рычаги 3 поворачиваются под действием пружин 7 соответственно на осях 5 и 2/ При этом упоры b резцов V упираются Ю в рычаги 3, нижние задние части резцов под действием пружин 8 упираются в ограничительную плсядадку а корпуса и таким образом резцы k устанавливаются в исходное положение. Тем35 самым обеспечивается точное попадание обрабатываемого изделия в устройство.

Дополнительные резцы 9 в исходное до положение устанавливаются под действием пружин 10.

Устройство работает следующим образом

Изделие подается к резцам вращаю- 4$ щейся головки. Под его давлением резцы , поджатые пружинами 8, поворачиваются на осях 5. Их рехсущие поверхности устанавливаются по обрабатываемой поверхности детали и очищают ее JQ от клея. Одновременно ведется обработка поверхности детали вертикальными рабочими поверхностями резцов 9. При дальнейшей подаче деталирезцы 9,

с различными отклонели,. выполненную ниями размеров.

Оормула изобретения

1 .Головка для зачистки деталей из полимерных материалов, включающая врщаюсчийся корпус со смонтированными в нем шарнирно подпружиненными рычагами, несущими на своих концах резцы с рабочей поверхностью для обработки наружных поверхностей детали, отличающаяся тем, что, с целью расширения эксплуатационнь1х возможностей головки за счет обеспечения возможности обработки наружных и внутренних поверхностей с отклонениями размеров, головка снабжена установленными в корпусе под углом к оси вращения дополнительными резцами, имеющими параллельные оси вращения и перпендикулярные к ней рабочие поверхности для обработки внутренних поверхностей детали.

2о Головка по П.1, о т л и ч а ющ а я с я тем, что каждый резец с рабочей поверхностью для обработки наружных поверхностей ,закреплен на соответствующем ему рычаге шарнирно и подпружинен рабочей поверхностью к, выполненным на корпусе ограничительным площадкам.

Источники информации, принятые во внимание при экспертизе

1,Авторское свидетельство СССР № 326086, кл. В 29 С 17/12, 1970.

2.Авторское свидетельство СССР № , кл. В 29 С 17/10, 1970 (прототип). сжимая пружины 10 и постепенно утапливаясь, начинают обрабатывать деталь горизонтальными поверхностями. При утапливании резцов расстояние между ними меняется и в результате этого зачищаются детали с различной толщиной клеевого слоя. Предлагаемое устройство обеспечивает сокращение времени на обработку детали благодаря одновременной зачистке трех поверхностей (наружной и внутренних), Установка дополнительных резцов под углом к оси вращения головки позволяет обрабатывать внутреннкйо горизонтальную поверхность дета
