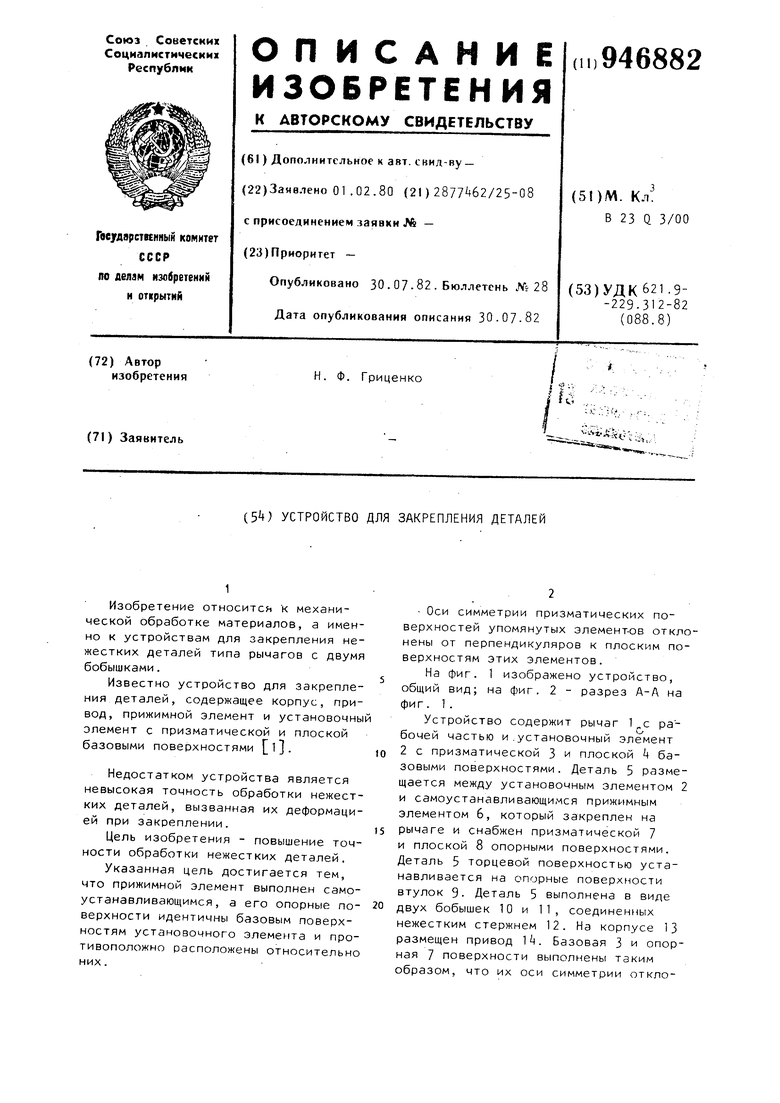

Устройство для закрепления деталей Советский патент 1982 года по МПК B23Q3/00

Изобретение относится к механической обработке материалов, а именно к устройствам для закрепления нежестких деталей типа рычагов с двумя бобышками. Известно устройство для закрепления деталей, содержащее корпус, привод, прижимной элемент и установочны элемент с призматической и плоской базовыми поверхностями l. Недостатком устройства является невысокая точность обработки нежестких деталей, вызванная их деформацией при закреплении. Цель изобретения - повышение точности обработки нежестких деталей. Указанная цель достигается тем, что прижимной элемент выполнен самоустанавливающимся, а его опорные поверхности идентичны базовым поверхностям установочного элемента и противоположно расположень относительно них. Оси симметрии призматических поверхностей упомянутых элементов отклонены от перпендикуляров к плоским поверхностям этих элементов. На фиг. 1 изображено устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1 . Устройство содержит рычаг рабочей частью и .установочный элемент 2 с призматической 3 и плоской 4 базовыми поверхностями. Деталь 5 размещается между установочным элементом 2 и самоустанавливающимся прижимным элементом 6, который закреплен на рычаге и снабжен призматической 7 и плоской 8 опорными поверхностями. Деталь 5 торцевой поверхностью устанавливается на опорные поверхности втулок 9- Деталь 5 выполнена в виде двух бобышек 10 и 11, соединенных нежестким стержнем 12. На корпусе 13 размещен привод 1. Базовая 3 и опорная 7 поверхности выполнены таким образом, что их оси симметрии отклонемы от перпендикуляров к поверхностям i и 8 в направлении по часовой стрелке на угопо. Устройство работает следующим образом. Обрабатываемая деталь 5 с нежестким стержнем 12 опирается на втулки 9. При этом бобышки 10 и 11 детали 5 размещаются между плоскими 4 и призматическими 8 поверхностями прижимного 6 и установочного 2 элементов устройства. При перемещении рычага 1 посредством привода прижимной эле мент 6 призматической поверхностью 7 самоустанавливается на бобышке 11 тали 5. Благодаря такому выполнению устройства каждая бобышка детали зажата в трех точках, при этом усилие зажима не передается на ее стержень, чем обеспечивается повышение точности обработки детали. Формула изобретения 1. Устройство для закрепления дета лей, содержащее корпус, привод, при9Йде2жимной элемент и установочный элемент с призматической и плоской базовыми поверхностями, отличающееся тем, что, с целью повышения точности обработки нежестких деталей, прижимной элемент выполнен самоустанавливающимся, а его опорные поверхности идентичны базовым поверхностям установочного элемента и противоположно расположены относительно них. 2. Устройство по п. 1, отличающееся тем, что оси симметРии призматических поверхностей прижимного и установочного элементов отклонены от перпендикуляров к плоским поверхностям этих элементов. Источники информации, принятые во внимание при экспертизе 1. Передовой опыт новаторов машиностроения. Под ред. Дикушина В. И. М.,изд-воАН СССР, 195, с. 82, фиг.Ь,

к N ь

W/////////A

1

1Ъ

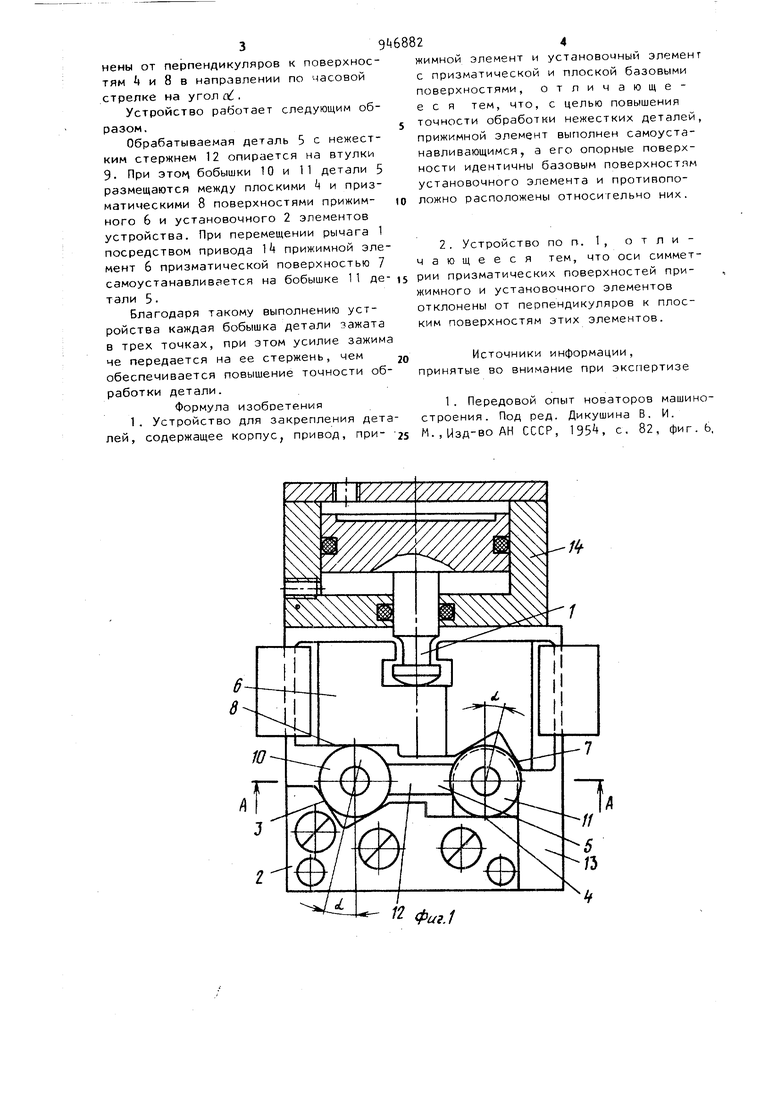

Фиг./

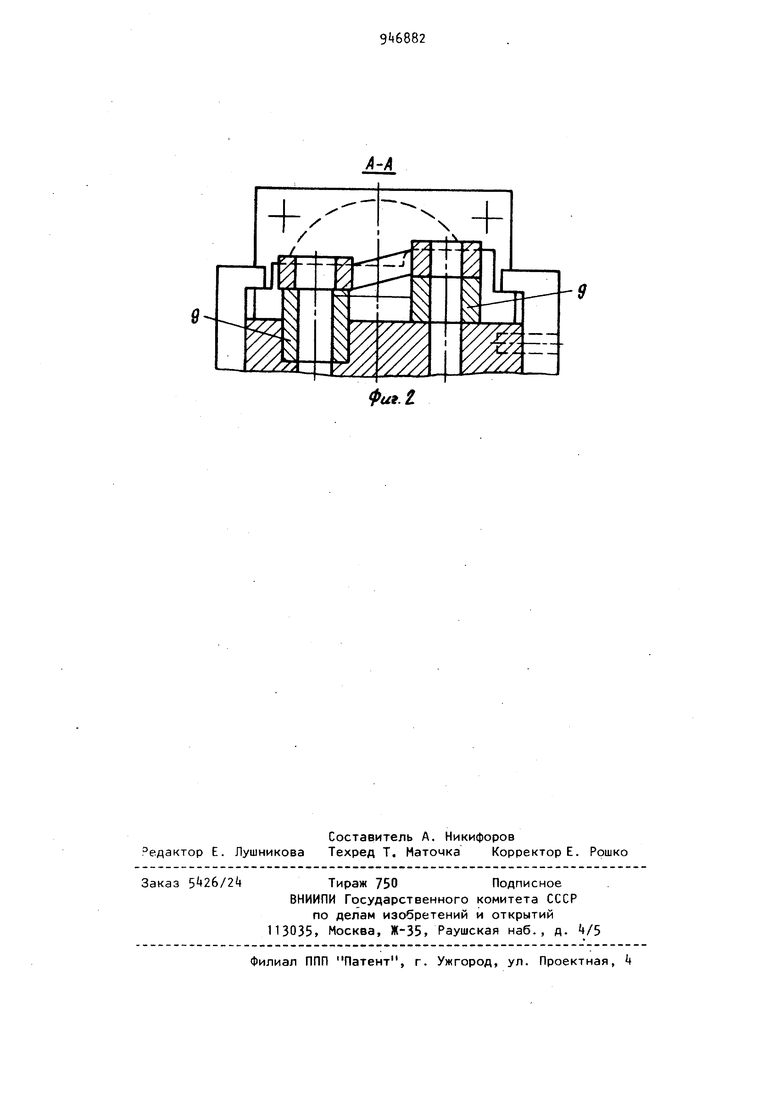

Фи9.2.
