УСТРОЙСТВО ДЛЯ РАЗВАЛЬЦОВКИ ТРУБ Российский патент 2004 года по МПК B21D39/08

Изобретение относится к области крепления труб в отверстиях трубной решетки развальцовкой.

Известно устройство для развальцовки труб в трубной решетке (а.с. СССР №632440, 20.05.77, В 21 D 39/06), содержащее корпус с расположенным внутри него конусом, приводящим в движение ролики, размещенные в окнах корпуса, принятое за прототип.

Недостатком такого устройства является то, что для контроля величины раздачи трубы требуется неоднократно вынимать его из вальцуемой трубы для проведения замеров внутреннего диаметра развальцованного участка трубы.

Техническим результатом предлагаемого изобретения является расширение функциональных возможностей за счет совмещения процессов развальцовки и контроля величины раздачи внутреннего диаметра вальцуемой трубы, что позволяет повысить производительность труда.

Технический результат достигается тем, что устройство для развальцовки снабжено дополнительным конусом, расположенным соосно с рабочим конусом и размещенным в надставке, соединенной с корпусом. На надставке закреплен измерительный инструмент, например индикатор часового типа, измерительная головка которого входит в контакт с поверхностью дополнительного конуса.

Сущность предлагаемого изобретения поясняется чертежами, представленными на фиг.1, 2, 3 и 4, где:

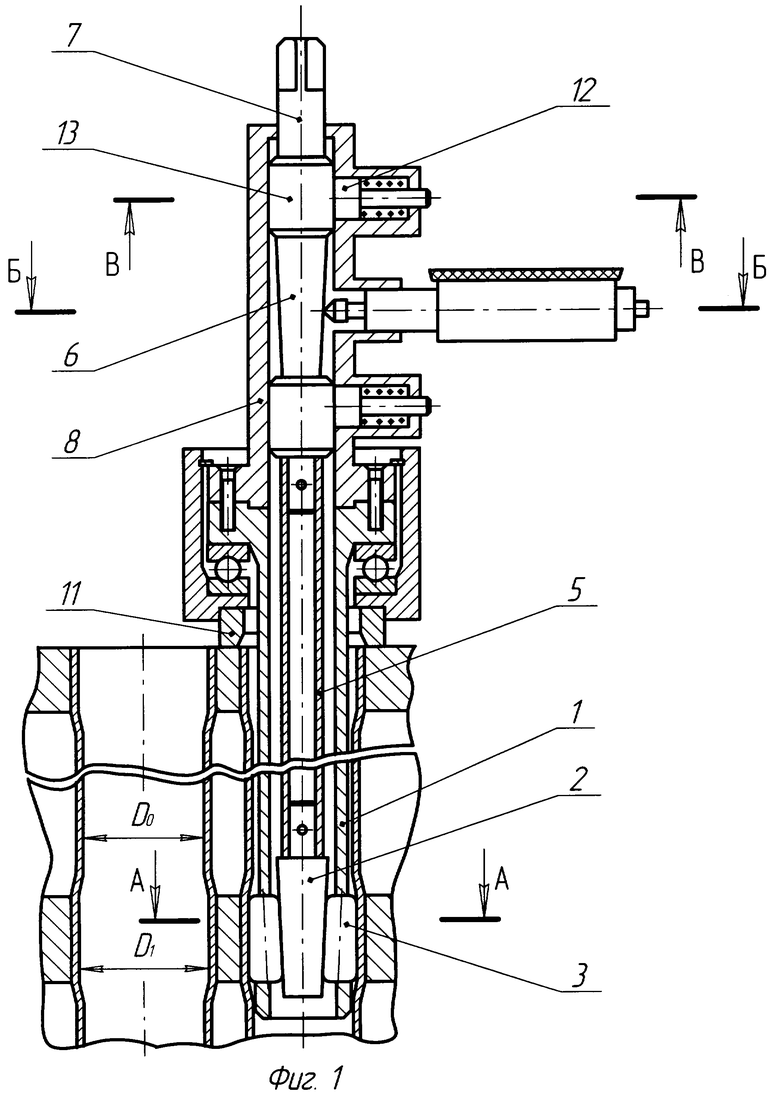

на фиг.1 изображено предлагаемое устройство - продольный разрез;

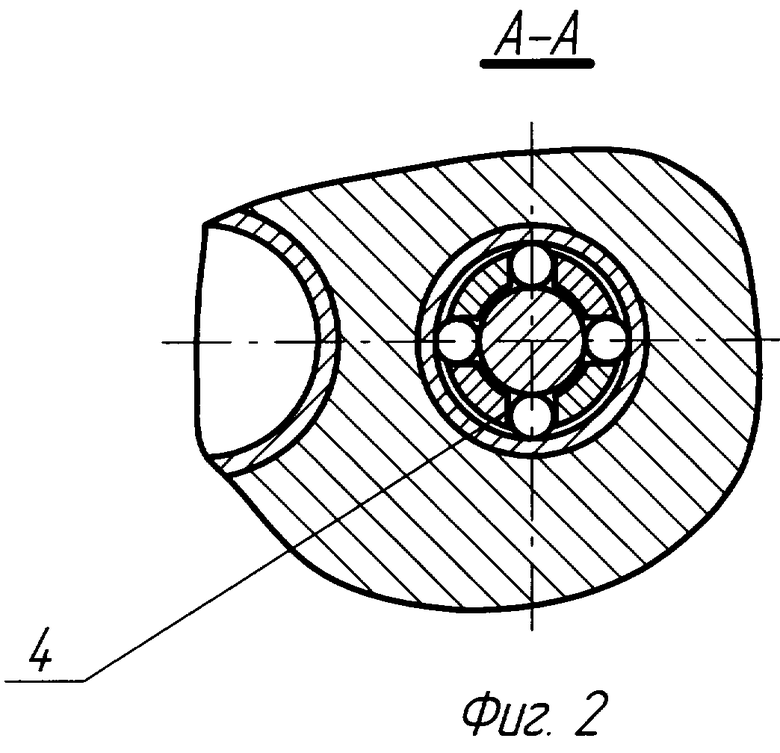

на фиг.2 - сечение А-А на фиг.1;

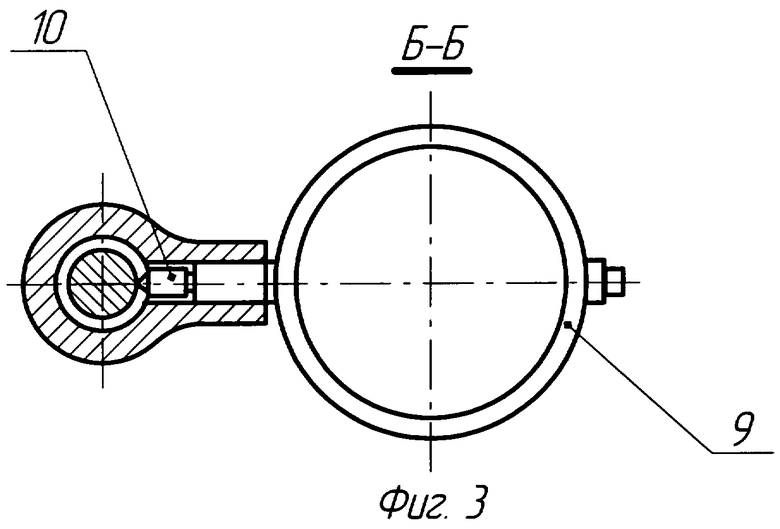

на фиг.3 - сечение Б-Б на фиг.1;

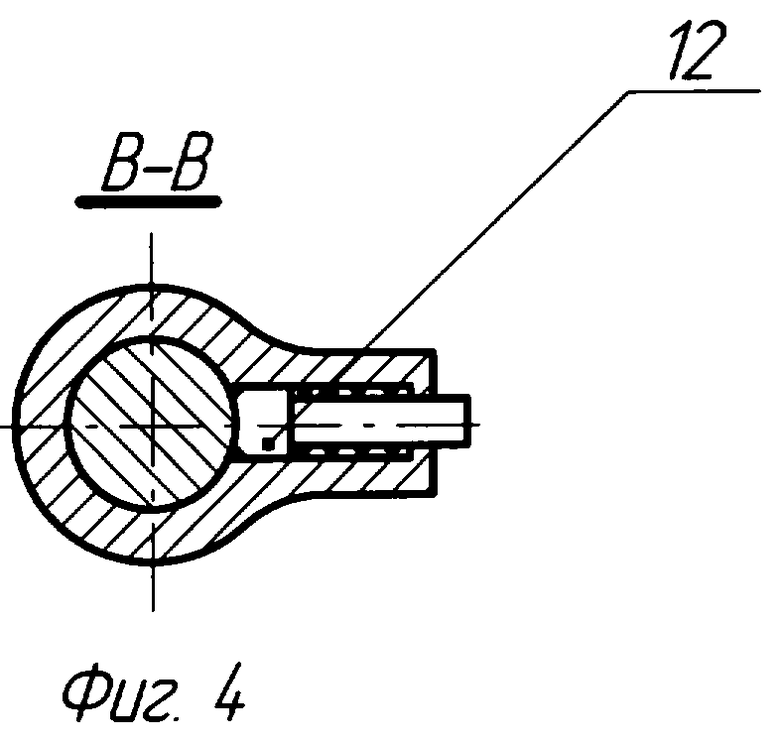

на фиг.4 - сечение В-В на фиг.1.

Устройство состоит из корпуса 1 с расположенным внутри него рабочим конусом 2 и роликами 3, расположенными в окнах 4 корпуса 1. С рабочим конусом 2 через удлинитель 5 соединен дополнительный конус 6 с хвостовиком 7.

Дополнительный конус 6 размещен в надставке 8, соединенной с корпусом 4, на которой закреплен индикатор часового типа 9, измерительная головка 10 которого соприкасается с поверхностью дополнительного конуса 6. Рабочий конус и дополнительный конус выполнены с одинаковой конусностью. Сменным упором 11 устанавливается глубина развальцовки. На надставке 8 размещены подпружиненные плунжеры 12, контактирующие с шейками 13 дополнительного конуса 6 и предназначенные для выбора зазора между стенкой отверстия в надставке и поверхностью шеек 13.

При анализе уровня техники не обнаружено технических решений, имеющих сходные признаки с предлагаемым изобретением, то есть настоящее решение соответствует требованиям новизны.

Устройство работает следующим образом. При поднятом в верхнее положение хвостовике 7 с конусами устройство вводят в вальцуемую трубу 14. Затем хвостовик с конусами опускают в нижнее положение, при этом рабочий конус раздвигает ролики до соприкосновения с трубой. В этом положении фиксируется показание индикатора, которое соответствует внутреннему диаметру вальцуемой трубы.

В процессе развальцовки рабочий конус вместе с дополнительным конусом перемещают в осевом направлении, происходит раздача вальцуемой трубы. Величину раздачи определяют по показаниям индикатора и находят по формуле:

D₁=D₀+2h,

где D₁ - внутренний диаметр трубы после раздачи;

D₀ - внутренний диаметр трубы до раздачи;

h - величина перемещения головки индикатора в радиальном направлении.

Перед развальцовкой индикатор часового типа устанавливается в нулевое положение с помощью установочного кольца, внутренний диаметр которого соответствует номинальному внутреннему диаметру вальцуемой трубы, при этом на индикаторе должен быть зарезервирован ход измерительной головки на величину большую, чем величина раздачи вальцуемой трубы.

Изобретение относится к обработке металлов давлением и может быть использовано при креплении труб в отверстиях трубной решетки развальцовкой. В корпусе расположен рабочий конус, взаимодействующий с роликами, размещенными в окнах корпуса. С корпусом соединена надставка, в которой соосно с рабочим конусом установлен дополнительный конус, имеющий одинаковую конусность с рабочим конусом. На надставке закреплен измерительный инструмент, измерительная головка которого сопряжена с поверхностью дополнительного конуса. В качестве измерительного инструмента может быть использован индикатор часового типа. Устройство может быть снабжено подпружиненными плунжерами, расположенными на надставке и контактирующими с шейками дополнительного конуса. В результате обеспечивается расширение функциональных возможностей устройства и повышение производительности труда при развальцовке труб. 1 з.п. ф-лы, 4 ил.

1. Устройство для развальцовки труб, содержащее корпус с расположенным внутри него рабочим конусом и ролики, расположенные в окнах корпуса, отличающееся тем, что оно снабжено дополнительным конусом, расположенным соосно с рабочим конусом, имеющим с рабочим конусом одинаковую конусность и размещенным в надставке, соединенной с корпусом, при этом на надставке закреплен измерительный инструмент, например индикатор часового типа, измерительная головка которого сопряжена с поверхностью дополнительного конуса.2. Устройство по п.1, отличающееся тем, что оно снабжено подпружиненными плунжерами, расположенными на надставке и контактирующими с шейками дополнительного конуса.
