БЛОК САМОУСТАНАВЛИВАЮЩИХСЯ ДОМКРАТОВ Российский патент 2006 года по МПК B23Q3/155

Изобретение относится к машиностроению, а именно к технологической оснастке, и может быть использовано для обработки нежестких деталей.

Известен блок самоустанавливающихся пружинных домкратов, содержащий корпус, в отверстиях которого размещены опоры на упругих элементах и втулки, контактирующие внутренней поверхностью с опорами, а также сухари, расположенные с возможностью взаимодействия одним концом с опорами и другим концом с болтами (см. Горошкин А.К. Приспособления для металлорежущих станков. М.: Машиностроение, 1979, стр.86).

Недостатком описанной конструкции является низкая производительность, обусловленная большими затратами времени на фиксацию болтами вручную в заданном положении каждой из опор отдельно.

Известен блок самоустанавливающихся домкратов, содержащий корпус, в отверстиях которого размещены опоры, упругие элементы и втулки, контактирующие внутренней поверхностью с опорами, а также болты, каждый из которых установлен с возможностью взаимодействия посредством клинового механизма с опорами, расположенными в один ряд, и предназначен для их фиксации (см. Горошкин А.К. Приспособления для металлорежущих станков. М.: Машиностроение, 1979, стр.84).

Недостатком описанной конструкции является низкая производительность, обусловленная большими затратами времени на фиксацию болтами вручную в заданном положении опор.

Задачей предлагаемого изобретения является повышение производительности работы блока самоустанавливающихся домкратов за счет сокращения времени на фиксацию опор вследствие возможности осуществления фиксации опор в автоматическом режиме.

Для достижения указанного технического результата блок самоустанавливающихся домкратов содержит корпус, в отверстиях которого размещены опоры и упругие элементы, и втулки, контактирующие внутренней поверхностью с опорами, и снабжен катушками индуктивности, размещенными в отверстиях с жидкостью с введенными мелкодисперсными частицами и соединенными между собой параллельно, при этом втулки нижним концом установлены в крышках, размещенных на отверстиях, и опоры установлены на упругих элементах.

Возможность осуществления фиксации опор в автоматическом режиме обусловлено тем, что блок самоустанавливающихся домкратов снабжен катушками индуктивности, размещенными в отверстиях с жидкостью с введенными мелкодисперсными частицами и соединенными между собой параллельно, при этом втулки нижним концом установлены в крышках, размещенных на отверстиях, и опоры установлены на упругих элементах.

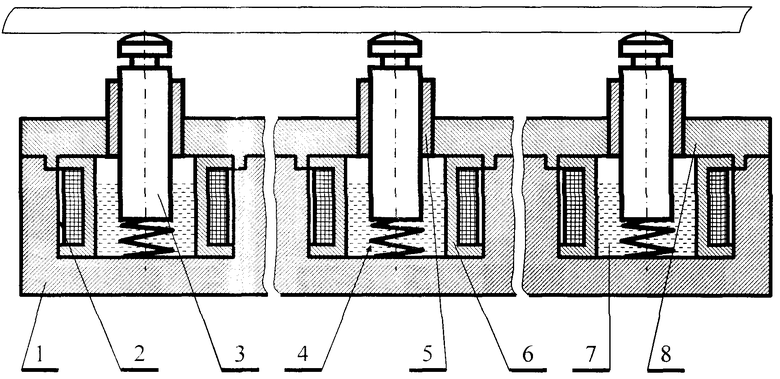

Предлагаемое изобретение поясняется чертежом, где представлен разрез блока самоустанавливающихся домкратов.

Блок самоустанавливающихся домкратов содержит корпус 1, в отверстиях 2 которого размещены опоры 3 и упругие элементы 4, например пружины, втулки 5, контактирующие внутренней поверхностью с опорами 3, при этом втулки 5 служат направляющими элементами для опор 3. Катушки индуктивности 6 размещены в отверстиях 2, заполненных жидкостью 7, в качестве которой может быть использованы керосин, силиконовые и индустриальные масла, с введенными мелкодисперсными ферромагнитными частицами, в частности частицами магнетита Fe₂О₃. Катушки индуктивности 7 соединены между собой параллельно и подключены к источнику электрического тока (не показан) и предназначены для создания магнитного поля в среде жидкости 7 с мелкодисперсными ферромагнитными частицами. Втулки 5 нижним концом установлены в крышках 8, размещенных на отверстиях 2, в которых опоры 3 установлены на упругих элементах 4. Блок самоустанавливающихся домкратов предназначен для обработки нежестких деталей.

Блок самоустанавливающихся домкратов работает следующим образом.

Вначале осуществляется самоустановка опор 3, размещенных в отверстиях 2 корпуса 1, посредством упругих элементов 4 по поверхности обрабатываемой нежесткой детали. После чего на катушки индуктивности 6 подается напряжение. Возникшее магнитное поле вызывает затвердевание жидкости 7 с введенными мелкодисперсными ферромагнитными частицами, которое фиксирует опоры 3 в достигнутом положении.

Таким образом, использование предлагаемого изобретения повышает производительность работы блока самоустанавливающихся домкратов.

Изобретение относится к машиностроению, а именно к технологической оснастке, и может быть использовано для обработки нежестких деталей. Сущность изобретения заключается в том, что блок самоустанавливающихся домкратов снабжен катушками индуктивности, размещенными в отверстиях с жидкостью с введенными мелкодисперсными частицами и соединенными между собой параллельно. При этом втулки нижним концом установлены в крышках, размещенных на отверстиях, а опоры установлены на упругих элементах. Технический результат изобретения состоит в повышении производительности работы блока. 1 ил.

Блок самоустанавливающихся домкратов, содержащий корпус, в отверстиях которого размещены опоры, упругие элементы и втулки, контактирующие внутренней поверхностью с опорами, отличающийся тем, что он снабжен катушками индуктивности, размещенными в отверстиях, заполненных жидкостью с введенными мелкодисперсными ферромагнитными частицами, и соединенными между собой параллельно, при этом втулки нижним концом установлены в крышках, размещенных на отверстиях, а опоры установлены на упругих элементах.
