ДЕЛИТЕЛЬ ПОТОКОВ ДЛЯ ГАЗОВОЙ ХРОМАТОГРАФИИ НА КАПИЛЛЯРНЫХ КОЛОНКАХ Российский патент 2006 года по МПК G01N30/10

Изобретение относится к области аналитического приборостроения, в частности, к конструкциям делителей газовых потоков для капиллярных колонок.

При выполнении ряда хроматографических анализов, например, при анализе серосодержащих соединений в нефти, требуется предварительное разделение испаренной пробы на легкие и тяжелые компоненты в капиллярной предколонке. В этом случае между капиллярной предколонкой и основной капиллярной колонкой устанавливается делитель потока.

Известен делитель газовых потоков, содержащий корпус, в котором установлена химически инертная камера, выполненная в виде стеклянной вставки - тройника (патент США №5487569, НКИ 285-24, 1994) - ближайший аналог.

Известный делитель газовых потоков не обеспечивает достаточно эффективного перемешивания анализируемой пробы с газом-носителем.

Задачей настоящего изобретения является устранение указанного недостатка, а именно, улучшение перемешивания пробы с газом-носителем.

Указанная задача решается тем, что в делителе потоков для газовой хроматографии на капиллярных колонках, содержащем корпус, в котором установлена камера с химически инертной внутренней поверхностью, камера выполнена в виде трубки, длина которой в 50-100 раз превышает ее внутренний диаметр, а в корпусе расположены каналы для подачи газа-носителя внутрь трубки и элюирования пробы из колонки внутри трубки, а также отвода из нее газовой смеси в следующую колонку и на сброс.

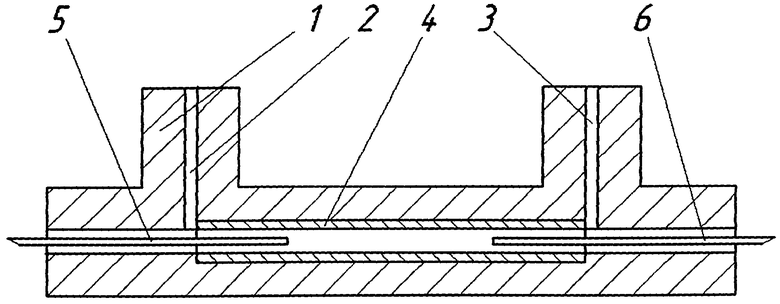

На чертеже показан предлагаемый делитель газовых потоков.

Делитель содержит корпус 1 с газоподводящим 2 и сбросным 3 каналами. В корпусе 1 установлена металлическая трубка 4, внутренняя рабочая поверхность которой покрыта кварцевым стеклом. Длина трубки 4 превышает ее внутренний диаметр в 50-100 раз.

Делитель работает следующим образом.

Поток газа-носителя с анализируемой пробой элюируется из входной капиллярной колонки 5 внутри трубки 4. Также внутрь трубки 4 по вспомогательному каналу 2 подается поддувающий газ-носитель. Во вспомогательном сбросном канале 3 поддерживается постоянный поток отводимого за пределы делителя газа-носителя с большей частью анализируемой пробы. За счет того, что величина сбросного потока меньше суммарного потока газов из входной колонки 5 и поддувного канала 2, избыток газа с частью анализируемой пробы поступает в выходную колонку 6. Значительная разница между внутренним диаметром и длиной трубки 4 приводит к интенсивному перемешиванию пробы с газом-носителем между входной 5 и выходной 6 колонками, что улучшает воспроизводимость результатов анализа.

Использование: в аналитическом приборостроении. Сущность: делитель содержит корпус, в котором установлена камера с химически инертной внутренней поверхностью. Камера выполнена в виде трубки, длина которой в 50-100 раз превышает ее внутренний диаметр. В корпусе расположены каналы для подачи газа-носителя внутрь трубки и элюирования пробы внутри трубки, а также отвода из нее газовой смеси в следующую колонку и на сброс. Технический результат заключается в улучшении перемешивания пробы с газом-носителем, что улучшает воспроизводимость результатов анализа. 1 ил.

Делитель потоков для газовой хроматографии на капиллярных колонках, содержащий корпус, в котором установлена камера с химически инертной внутренней поверхностью, отличающийся тем, что камера выполнена в виде трубки, длина которой в 50-100 раз превышает ее внутренний диаметр, а в корпусе расположены каналы для подачи газа-носителя внутрь трубки и элюирования пробы из колонки внутри трубки, а также отвода из нее газовой смеси в следующую колонку и на сброс.
