КОНДУКТОР ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИЙ В УГЛАХ Российский патент 2025 года по МПК B23B49/02 B23B45/14

Изобретение относится к вспомогательным устройствам, используемым при работе ручным механизированным инструментом, например, электродрелью, для сверления отверстий в угловых соединениях элементов строительных конструкций, например для прокладки кабельных линий.

Для оценки новизны и технического уровня заявленного решения рассмотрим ряд известных заявителю технических средств аналогичного назначения, характеризуемых совокупностью сходных с заявленным изобретением признаков.

Известно устройство для работы ручным механизированным инструментом, выполненное в виде опорной стойки из двух частей, нижняя из которых установлена с возможностью поворота относительно верхней посредством винта с левой и правой резьбой, взаимодействующего с вкладышами, каждый из которых размещен в гнезде, выполненном соответственно в верхней и нижних частях опорной стойки (авторское свидетельство СССР на изобретение №382478, опубл. бюл. №23 от 23.05.1973 г.).

Известно устройство для сверления под углом, содержащее корпус, выполненный с возможностью установки на нем средств сверления и лазера, а также его крепления на направляющей, шарнирно соединенной в ее нижней части с горизонтальной установочной плитой, имеющей вырез для обеспечения сверления помещенного под ней изделия, причем лазер выполнен в виде измерителя дальности с блоком расчета и отображения угла наклона корпуса относительно горизонтальной установочной плиты, при этом корпус снабжен выступом для установки измерителя дальности, обеспечивающим направление луча лазера через вырез в горизонтальной установочной плите в точку сверления на изделии (патент RU №202298 U1, опубл. бюл. №4 10.02.2021 г.).

Недостатками вышеуказанных технических решений является отсутствие у них опорных поверхностей для размещения их в углу при пересечении трех или двух плоскостей, а также возможности изменять углы оси вращения режущего инструмента в нескольких плоскостях, без смещения из исходной точки.

Наиболее близким аналогом изобретения является кондуктор DGA-005 фирмы WOODWORK с регулировкой угла сверления (0°-90°) (www.woodwork.ru/catalog/drilling-jigs/160515/?articul=160356). Кондуктор содержит основание в виде двух параллельных пластин, имеющих две перпендикулярные опорные поверхности и радиусные пазы, по которым перемещается каретка, с установленной сменной гильзой. Конструкция данного кондуктора позволяет размещать его в углу пересечения двух плоскостей и изменять угол сверления в секторе от 0° до 90°.

Недостатком данного технического решения является невозможность его применения при сверлении отверстия в углу пересечения трех плоскостей, а также отсутствие регулировки углов сверления в нескольких плоскостях, без смещения из исходной точки сверления.

Задачей изобретения является создание кондуктора для сверления отверстий в углах, например в соединениях элементов строительных конструкций, обеспечивающего возможность сверления в точке пересечения трех плоскостей, а также в любой точке линии пересечения двух плоскостей и при этом, позволяющего изменять угол оси вращения режущего инструмента (сверла, коронки) в секторе по вертикальной плоскости и в секторе по горизонтальной плоскости, без смещения из исходной точки сверления.

Данная задача решается за счет того, что заявленный кондуктор для сверления отверстий в углах, состоящий из основания с пазом и перемещающейся по нему каретки, отличающийся тем, что форма основания представляет собой 1/8 часть сферы с концентричной внутренней сферической полостью, которая сопряжена с наружной сферической поверхностью каретки, имеющей радиусные пазы на боковых поверхностях, предназначенные для перемещения в угловом секторе по вертикальной плоскости базовой втулки, с установленной в нее сменной центрирующей втулкой, при этом все радиусы сферических поверхностей и пазов имеют единую исходную точку.

Сущность изобретения поясняется чертежами, на которых изображено:

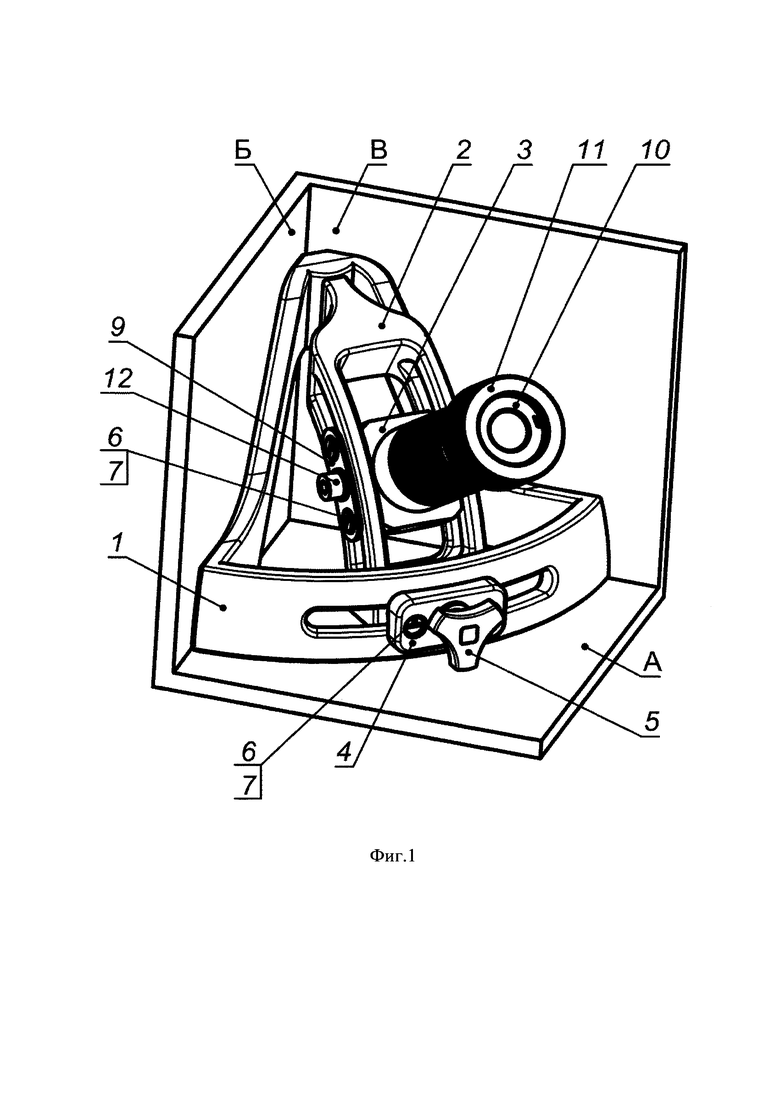

На фиг. 1 - общий вид кондуктора в изометрии;

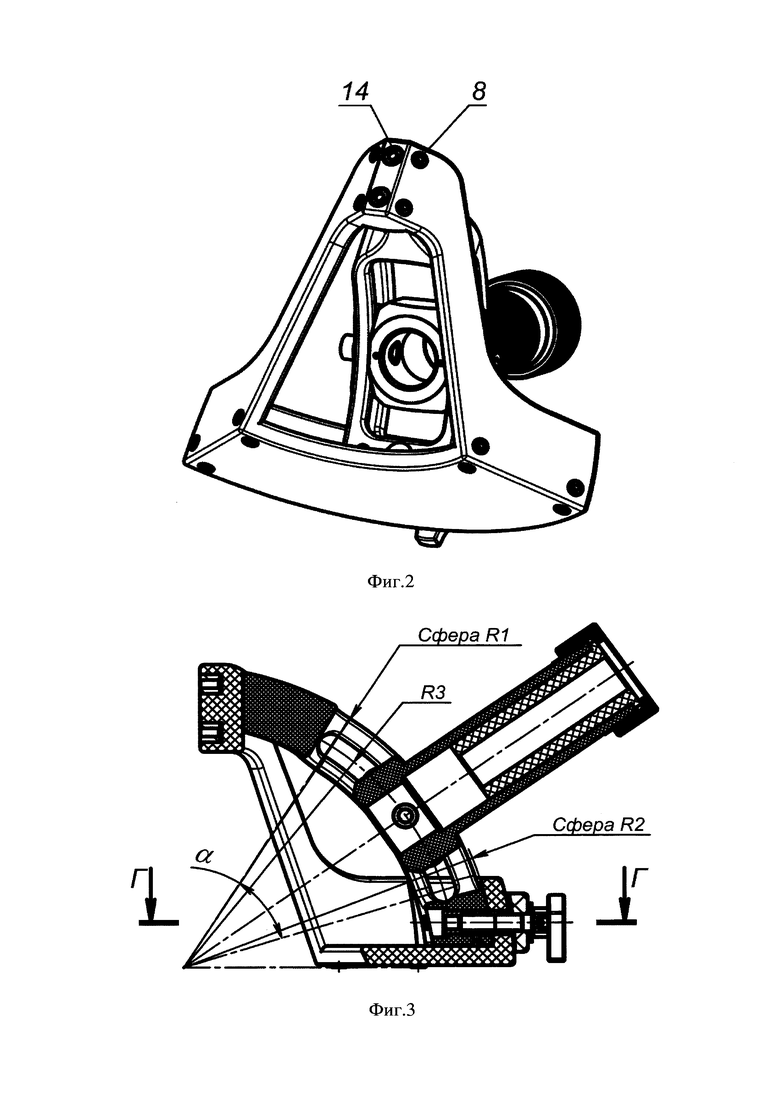

На фиг. 2 - общий вид кондуктора сзади в изометрии;

На фиг. 3 - кондуктор в разрезе;

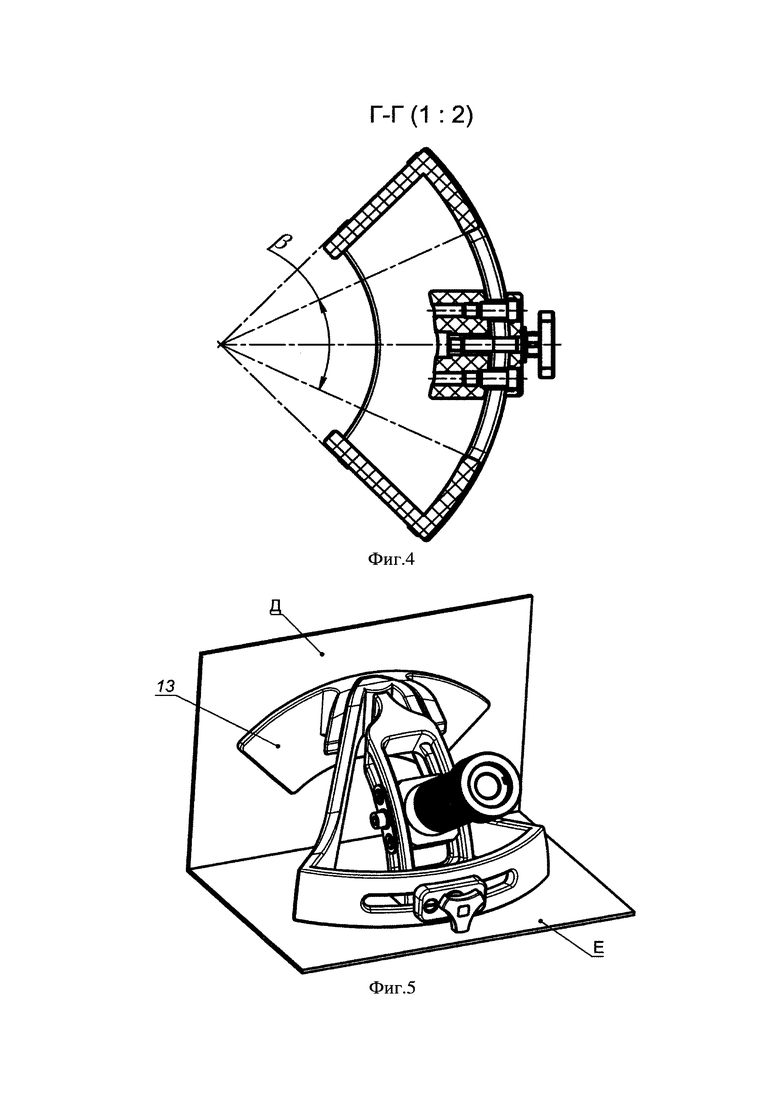

На фиг. 4 - кондуктор сечение Г-Г;

На фиг. 5 - общий вид кондуктора с переходным основанием в изометрии.

Кондуктор для сверления отверстий в углах состоит из: основания 1 с вмонтированными резиновыми ножками 8 и резьбовыми втулками 14, каретки 2 с установленными на ней роликами 6 и осями 7, базовой втулки 3 с аналогичными роликами 6 и осями 7, прижимной планки 4, рукоятки 5, пластин 9, центрирующей втулки 10, гайки 11, винтов 12, переходной опоры 13.

Использование кондуктора осуществляется следующим образом. Для выполнения отверстия в точке пересечения трех плоскостей А, Б, В (Фиг. 1), необходимо установить в базовую втулку 3 центрирующую втулку 10 с диаметром центрального отверстия, соответствующего диаметру применяемого режущего инструмента, для удобства на лицевом торце предусмотрена маркировка значения диаметра центрального отверстия, затем гайкой 11 притянуть ее к базовой втулке 3. Установить кондуктор, обеспечив плотное прилегание резиновых ножек 8 (Фиг. 2), расположенных на всех трех опорных поверхностях основания 1, к плоскостям А, Б, В.

После установки кондуктора выставить угол поворота оси вращения сверла в секторе по горизонтальной плоскости ((3) (Фиг. 4), освободив перемещение каретки 2 по пазу основания 1, путем выкручивания рукоятки 5, служащей для стягивания между собой сферических поверхностей каретки 2 (Сфера R2), основания 1 (Сфера R1) (Фиг. 3) и прижимной планки 4, затем переместить каретку 2 по пазу основания 1 на необходимый угол и зафиксировать ее, закрутив рукоятку 5. При этом для точности и плавности перемещения у каретки 2 предусмотрены три поверхности сопряжения с основанием 1 и установлены ролики 6 на осях 7.

Для выставления угла поворота оси вращения сверла в секторе по вертикальной плоскости (α) следует освободить перемещение базовой втулки 3 по радиусным пазам каретки 2 (R3) (Фиг. 3), путем выкручивания винтов 12, служащих для стягивания между собой каретки 2, базовой втулки 3 и пластин 9, затем переместить базовую втулку 3 по радиусным пазам каретки 2 на необходимый угол и зафиксировать ее, закрутив винты 12. При этом для точности и плавности перемещения у базовой втулки 3 предусмотрены две поверхности сопряжения с кареткой 2, на которых установлены по ролики 6 на осях 7.

Стоить отметить, что величины секторов углов регулировки по горизонтали и вертикали пропорциональны габаритным размерам основания кондуктора.

После выставления необходимого положения оси вращения режущего инструмента, например сверла, он вставляется в отверстие центрирующей втулки 10 и производится сверление.

В комплекте к вышеописанному кондуктору прилагается переходная опора 13, которая необходима для выполнения отверстий в любой точке линии пересечения двух плоскостей Д, Е (Фиг. 5). В опору вмонтированы резиновые ножки, аналогичные резиновым ножкам 8 кондуктора, а также резьбовые втулки 14, предназначенные для крепления опоры при помощи винтов к кондуктору, в результате чего образуются две перпендикулярные опорные поверхности, которые в совокупности с вышеописанными конструктивными решениями, реализованными в кондукторе, позволяют обеспечить соблюдение условия нахождения исходной точки оси вращения режущего инструмента на линии пересечения двух плоскостей.

Все дальнейшие действия по использованию кондуктора аналогичны действиям вышеописанного кондуктора для выполнения отверстия в точке пересечения трех плоскостей.

Предлагаемая конструкция за счет простоты решений, таких, как использование в качестве формы основания 1/8 части сферы с сопрягаемыми с ней деталями, имеющими сферические поверхности концентричные со сферическими поверхностями основания, а также возможности регулировки углов оси вращения режущего инструмента, и вместе с тем применение современных композитных материалов в совокупности с высокотехнологичными процессами изготовления, позволяющих получить жесткие и легкие элементы конструкции, дают предлагаемому кондуктору возможность быть использованным работниками различных специальностей в сфере строительства, электромонтажа и др., имеющими в обращении ручной механизированный инструмент.

Заявителю неизвестно применение в науке и технике подобных конструктивных решений для достижения указанного технического результата.

Изобретение относится к вспомогательным устройствам, используемым при работе ручным механизированным инструментом, и может быть использовано для сверления отверстий в угловых соединениях элементов строительных конструкций, например для прокладки кабельных линий, с использованием ручного механизированного инструмента. Кондуктор для сверления отверстий в углах содержит основание с пазом и перемещающуюся по нему каретку. Основание выполнено в виде 1/8 части сферы с концентричной внутренней сферической полостью, которая сопряжена с наружной сферической поверхностью каретки, имеющей радиусные пазы на боковых поверхностях для перемещения в угловом секторе по вертикальной плоскости базовой втулки, с установленной в нее сменной центрирующей втулкой. Все радиусы сферических поверхностей и пазов имеют единую исходную точку. Обеспечивается возможность регулировки углов оси вращения режущего инструмента без смещения из исходной точки сверления. 3 з.п. ф-лы, 5 ил.

1. Кондуктор для сверления отверстий в углах, содержащий основание с пазом и перемещающуюся по нему каретку, отличающийся тем, что форма основания представляет собой 1/8 часть сферы с концентричной внутренней сферической полостью, которая сопряжена с наружной сферической поверхностью каретки, имеющей радиусные пазы на боковых поверхностях, предназначенные для перемещения в угловом секторе по вертикальной плоскости базовой втулки, с установленной в нее сменной центрирующей втулкой, при этом все радиусы сферических поверхностей и пазов имеют единую исходную точку.

2. Кондуктор по п. 1, отличающийся тем, что имеет резиновые ножки на всех опорных плоскостях.

3. Кондуктор по п. 1, отличающийся тем, что имеет в комплекте переходную опору.

4. Кондуктор по п. 1, отличающийся тем, что на основании и каретке имеются шкалы углов поворота.
