Способ изготовления входного окна для электронно-оптических преобразователей Российский патент 2025 года по МПК H01J31/50 H01J29/00 H01J9/20

Изобретение относится к области создания вакуумных фотоэлектронных приборов, а точнее к способу изготовления входного окна для электронно-оптических преобразователей.

Основными элементами бипланарных электронно-оптических преобразователей (ЭОП) являются фотокатод, микроканальная пластина, люминесцентный экран и металло-керамический корпус.

ЭОП является вакуумным прибором и к его элементам предъявляются особые требования по стойкости к воздействию высоких температур и низкому газовыделению. Особенно чувствительным к составу атмосферы внутри вакуумного объема прибора является фотокатод - даже незначительное присутствие отравляющих газов, таких как монооксид углерода или пары воды, приводит к снижению чувствительности фотокатода и сокращению срока службы ЭОП. Фотокатод формируется на внутреннем торце входного окна ЭОП.

В современных ЭОП 2-го и 3-го поколений используются входное окно с антибликовым покрытием, которое представляет собой фасонную стеклянную пластину с прозрачными торцами и черным антибликовым покрытием по образующей. Anti-veiling Glare Windows for Third-Generation Image Intensifiers. J.R. Howorth. Advances in Electron And Physics Vol. 74, опубл. 1988.

У входного окна можно выделить внутренний и внешний торец. Внутренний торец является подложкой для изготовления фотокатода, а внешний торец является частью оптической системы прибора применения.

Антибликовое покрытие формируется обжигом в водороде, при котором происходит восстановление оксидов металлов, содержащихся в стекле.

Поверхности внутреннего торца и часть антибликового покрытия являются внутренними вакуумными поверхностями ЭОП и к ним предъявляются жесткие требования по газовыделению и газосодержанию, особенно это актуально для поверхности внутреннего торца, поскольку она является подложкой для изготовления фотокатода.

Традиционно входное окно изготавливается как элемент оптической системы методами механической обработки: шлифованием и полированием. Известно (Справочник технолога. - Оптика / М.А. Окатов, Э.А. Антонов, А. Байгожин и др.; под ред. М.А. Окатова. - 2-е изд., перераб. и доп. - СПб: Политехника, 2004. - С. 236), что при механической обработке стекла образуется трещиноватый слой, который забивается шламом, полировальной суспензией и прочими загрязняющими агентами. Развитая система трещиноватого слоя не позволяет полностью избавиться от проникших в него загрязнений.

При изготовлении фотокатода, либо при работе прибора, данные загрязнения выделяются из трещиноватого слоя и отравляют фотокатод, снижая его чувствительность и сокращая срок службы ЭОП. Необходимо отметить, что достаточно небольшого количества отравляющего агента, даже один монослой паров воды на поверхности фотокатода приводит к заметному снижению его чувствительности.

Известен способ изготовления входного окна, который включает:

- изготовление Т-образной заготовки из стекла, содержащего восстанавливаемые оксиды металлов, например из стекла Corning 7056;

- нагрев и выдержка стеклянной заготовки при температуре 620-700°С в восстановительной атмосфере, например водорода, для восстановления оксидов металлов в тонком приповерхностном слое заготовки;

- удаление зачернённого слоя с торцов заготовки механической обработкой с использованием абразивов.

Патент Великобритании № GB 2165691, МПК C03C 14/00, C03C 15/00, C03C 23/00, G02B 1/10, G02B 1/11, H01J 29/86, H01J 31/50, H01J 9/24, H01L 31/02, 16.04.1986.

Известны другие способы изготовления входного окна, описанные в патенте США № US 4961025, МПК C03B 23/025, C03B 32/00, С03С 23/00, H01J 29/89, 02.10.1990.

Первый способ заключается в изготовлении пресс-формы, конфигурация которой соответствует входному окну. В пресс-форму помещают заготовку из стекла, содержащего оксиды металлов, форму с заготовкой помещают в среду водорода и нагревают до температуры, при которой стекло заполняет объем пресс-формы, а на поверхности заготовки происходит восстановление оксидов металлов и формирование антибликового покрытия.

После извлечения заготовки из печи проводят удаление зачернённого слоя с торцов заготовки механической обработкой с использованием абразивов.

Второй способ изготовления входного окна заключается в применении масок из нитрида кремния или нитрида бора. Маска наносится на торец стеклянной заготовки, который в дальнейшем является подложкой для изготовления фотокатода. Маска наносится известными способами напыления или плазменного осаждения. После обжига заготовки в среде водорода маску удаляют с торцов заготовки механической обработкой с использованием абразивов.

Все приведенные способы изготовления для формирования внутреннего торца входного окна применяют методы механической обработки с использованием абразивов, поэтому недостатком описанных способов изготовления входного окна является образование трещиноватого слоя с сопутствующими ему загрязнениями на поверхности внутреннего торца входного окна.

Известен способ изготовления входного окна, включающий последовательную шлифовку и полировку рабочих торцов заготовки входного окна.

Шлифовка проводится с применением абразива. Размер абразива составляет 23-64 мкм. Шлифовка проводится при скорости вращения инструмента 10-300 об/мин, температура обработки составляет 18-27°С.

Полировка проводится суспензией окиси церия с водой, соотношение порошка и воды 1:3-5, размер зерен составляет 0,5-62 мкм, рН суспензии должен быть в пределах 5,8-8,5. Скорость вращения инструмента составляет 700-1500 об/мин, температура обработки 18-27°С.

Патент КНР № CN 105710740, МПК В24В 41/06, В24В 7/24, 24.04.2018. Данное техническое решение принято в качестве прототипа.

Недостатком данного способа изготовления входного окна является образование трещиноватого слоя с сопутствующими ему загрязнениями на поверхности внутреннего торца входного окна и, как следствие, уменьшение чувствительности фотокатода и снижение срока службы ЭОП.

Техническим результатом настоящего изобретения является устранение трещиноватого слоя с сопутствующими ему загрязнениями на поверхности внутреннего торца входного окна и, как следствие, повышение чувствительности фотокатода и повышение срока службы ЭОП.

Технический результат достигается тем, что в способе изготовления входного окна для электронно-оптических преобразователей, включающем шлифовку внутреннего торца заготовки абразивом с размером зерна 23-64 мкм при скорости вращения инструмента 10-300 об/мин и температуре обработки 18-27°С, полировку внутреннего торца заготовки проводят огневой полировкой, для чего шлифованную заготовку входного окна помещают в печь внешним торцом вниз, нагревают и выдерживают выше температуры Литтлтона до получения шероховатости поверхности внутреннего торца Ra ≤ 0,02, отжигают заготовку для устранения внутренних термических напряжений, шлифуют и полируют внешний торец.

Огневая полировка стекла заключается в быстром разогреве поверхности заготовки выше температуры Литтлтона, в результате чего стекло за счет сил поверхностного натяжения разравнивается, при этом устраняются микротрещины и дефекты, которые присутствуют в стекле после проведения механической обработки поверхности. Восстанавливаются разорванные химические связи в поверхностных микродефектах и трещинах, увеличивается поверхностная прочность стекла. Помимо этого, во время огневой полировки происходит частичное испарение щелочных компонентов с поверхности стекла, в результате чего происходит увеличение содержания кремнезема в приповерхностных слоях. Обработанная таким образом поверхность характеризуется малой шероховатостью с Ra ≤ 0,02.

В результате описанной обработки получается входное окно с рабочей поверхностью без трещиноватого слоя и связанных с ним загрязнений, что является существенным условием для повышения чувствительности фотокатодов и срока службы ЭОП.

Способ поясняется чертежами.

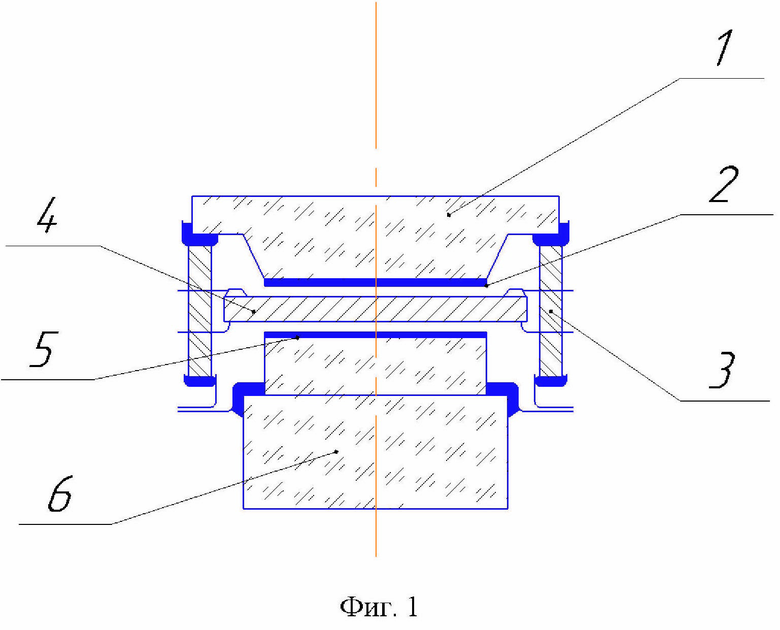

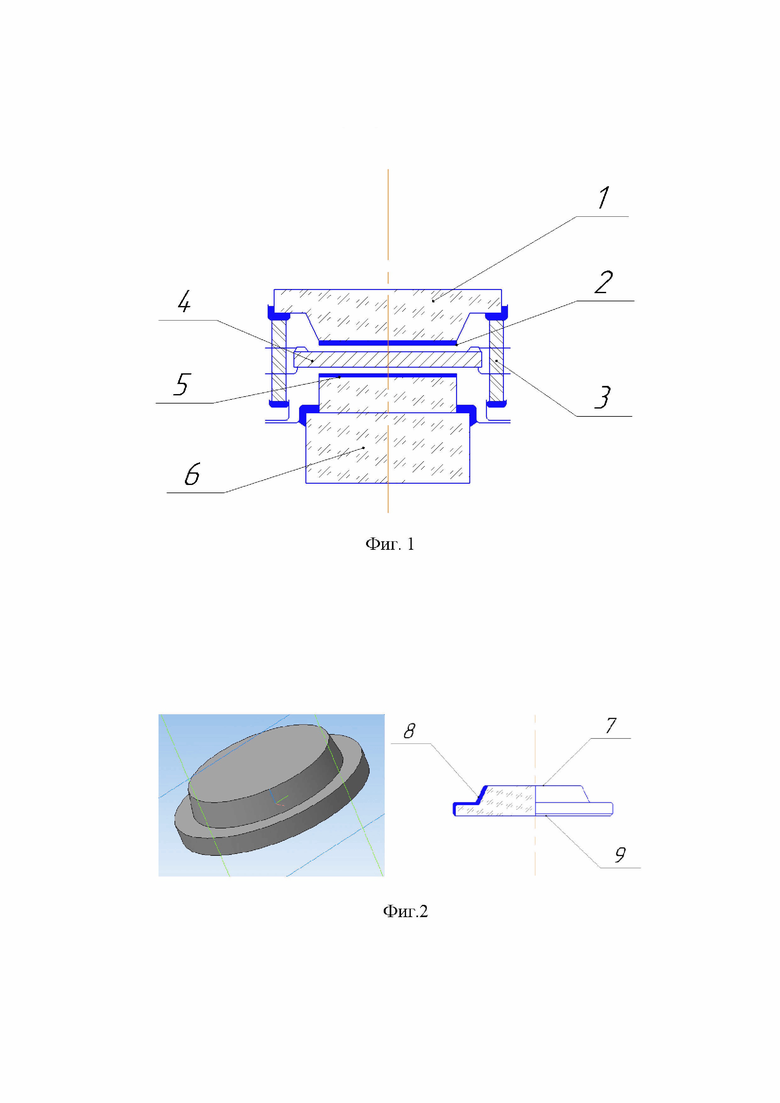

На фиг. 1 схематично показаны основные элементы ЭОП.

На фиг. 2 показан общий вид и рабочие поверхности входного окна.

Принятые обозначения: 1 - входное окно; 2 - фотокатод; 3 - металлокерамический корпус; 4 - микроканальная пластина (МКП); 5 - люминесцентный экран; 6 - выходное окно; 7 - внутренний торец входного окна; 8 - антибликовое покрытие, 9 - внешний торец входного окна.

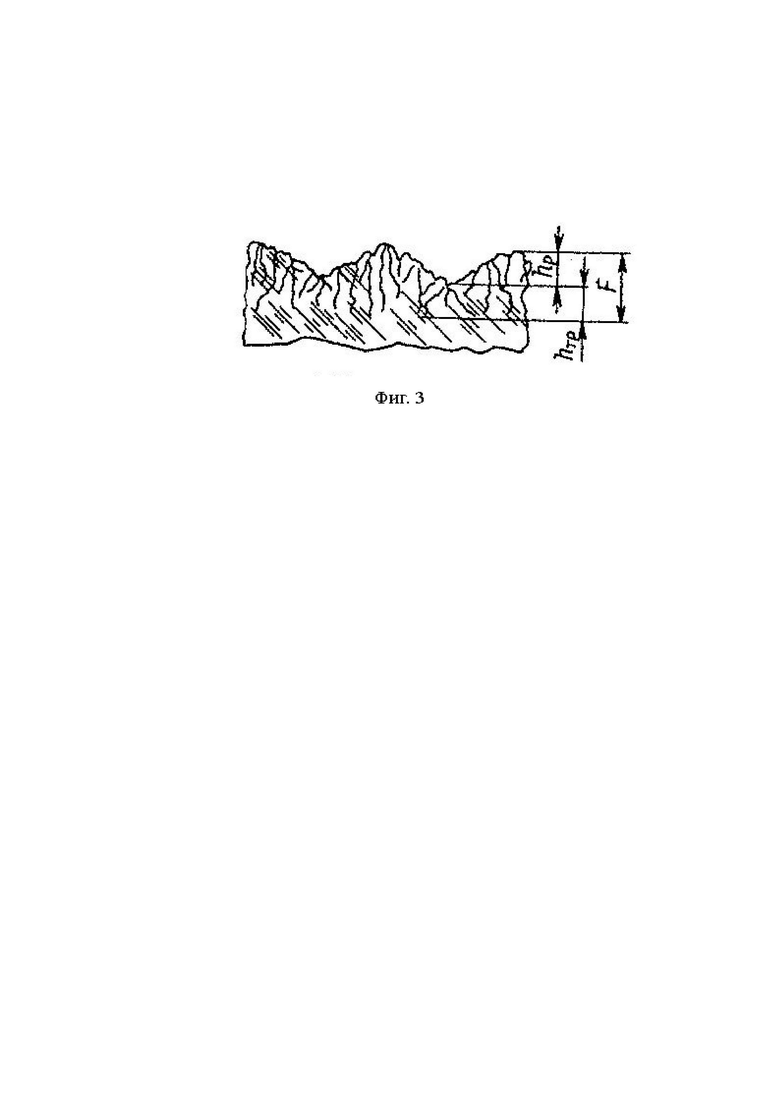

На фиг. 3 показано строение поверхности стекла, разрушенного шлифующим абразивом. Принятые обозначения: hp - рельефный слой; hтр - трещиноватый слой; F - нарушенный слой.

Конструкция бипланарного ЭОП схематически показана на фиг.1. Основными элементами ЭОП являются: входное окно 1 с фотокатодом 2, металлокерамический корпус 3, МКП 4, люминесцентный экран 5 и выходное окно 6. Все элементы собраны в единую конструкцию в металлокерамическом корпусе 3, во внутреннем объеме которого создается вакуум.

На внутренний торец 7 входного окна 1 нанесен фотокатод 2, представляющий собой тонкую пленку. Фотокатод 2 эмитирует электроны под действием падающего на него света. За счет приложенного напряжения между фотокатодом 2 и входом МКП 4, эмитированные электроны попадают в каналы МКП 4. Под действием приложенного к МКП 4 напряжения, попавшие в каналы электроны, сталкиваясь со стенками каналов, умножаются. Вылетевшие из каналов электроны под действием приложенного напряжения между выходом МКП 4 и люминесцентным экраном 5, ускоряются и бомбардируют люминесцентный экран 5, нанесенный на внутреннюю поверхность выходного окна 6. Под действием электронной бомбардировки люминесцентный экран 5 светится, визуализируя преобразованную исходную картину.

Входное окно 1, применяемое в бипланарных ЭОП показано на фиг. 2; у него можно выделить внутренний торец 7, внешний торец 9 и антибликовое покрытие 8.

Строение поверхности стекла, разрушенного шлифующим абразивом, показано на фиг. 3. Неровностям поверхности, представляющим рельефный слой hp, всегда сопутствует объемная сетка трещин, распространяющаяся вглубь стекла от уровня впадин. Эта зона называется «трещиноватый слой» - hтр. Общая глубина разрушения представляет собой нарушенный слой F. Отношение толщины F нарушенного слоя к высоте рельефного слоя hр является величиной постоянной и не зависит от марки стекла и зернистости абразива. При обработке свободным абразивом толщина нарушенного слоя в четыре раза больше высоты рельефного слоя (Справочник технолога. - Оптика / М.А. Окатов, Э.А. Антонов, А. Байгожин и др.; под ред. М.А. Окатова. - 2-е изд., перераб. и доп. - СПб: Политехника, 2004. - С. 237).

Описание изготовления входного окна в соответствии с настоящим изобретением.

1. Способ изготовления входного окна 1 для электронно-оптических преобразователей, включающий шлифовку внутреннего торца 7 заготовки абразивом с размером зерна 23-64 мкм при скорости вращения инструмента 10-300 об/мин и температуре обработки 18-27°С, полировку внутреннего торца заготовки проводят огневой полировкой, для чего шлифованную заготовку входного окна помещают в печь внешним торцом 9 вниз и проводят огневую полировку внутреннего торца 7, нагревая и выдерживая заготовку выше температуры Литтлтона до получения шероховатости поверхности внутреннего торца 7 Ra ≤ 0,02, отжигают заготовку для устранения внутренних термических напряжений, шлифуют и полируют внешний торец 9.

2. Способ изготовления входного окна 1 для электронно-оптических преобразователей, включающий шлифовку внутреннего торца 7 заготовки абразивом с размером зерна 23-64 мкм при скорости вращения инструмента 10-300 об/мин и температуре обработки 18-27°С, внутренний торец 7 заготовки дополнительно шлифуют абразивом с размером зерна от 5 до 23 мкм, полировку внутреннего торца заготовки проводят огневой полировкой, для чего шлифованную заготовку входного окна помещают в печь внешним торцом 9 вниз и проводят огневую полировку внутреннего торца 7, нагревая и выдерживая выше температуры Литтлтона до получения шероховатости поверхности внутреннего торца 7 Ra ≤ 0,02, отжигают заготовку для устранения внутренних термических напряжений, шлифуют и полируют внешний торец 9.

Также как и в прототипе, удаление основного объема технологического припуска с внутреннего торца 7 входного окна 1 производится шлифовкой абразивом с размером зерна 23-64 мкм при скорости вращения инструмента 10-300 об/мин и температуре обработки 18-27°С.

Далее заготовку со шлифованным торцом 7 помещают в печь внешним торцом 9 вниз и нагревают выше температуры Литтлтона, выдерживают при этой температуре для огненной полировки поверхности до получения шероховатости поверхности внутреннего торца 7 Ra ≤ 0,02, отжигают заготовку для устранения внутренних напряжений, шлифуют и полируют внешний торец 9.

Нагрев заготовки выше температуры Литтлтона необходим для уменьшения вязкости стекла и возможности проведения огневой полировки поверхности. Так, например, для заготовок диаметром 40 мм из стекла С57 (температура Литтлтона 720°С), огневая полировка проводится при температуре 730°С в течение 30 минут.

Для повышения качества огневой полировки, снижения температуры и/или выдержки, после первой шлифовки внутреннего торца заготовки, можно еще провести и дополнительную шлифовку внутреннего торца 7 заготовки абразивом размером с зерна 5-23 мкм. Основная задача данной дополнительной обработки заключается в уменьшении исходного рельефа поверхности перед огневой полировкой, что позволяет получить более качественную поверхность.

После проведения огневой полировки проводится отжиг заготовки для устранения внутренних напряжений, далее проводится шлифовка и полировка внешнего торца 9 заготовки входного окна 1.

Режимы и условия шлифовки и полировки внешнего торца 9 входного окна 1 известны из уровня техники и широко описаны в специализированной литературе, подбираются исходя из сорта стекла, размеров заготовки, технологических припусков, используемого оборудования и не влияют на заявленный технический результат.

Пример реализации способа.

Для заготовки из стекла С57 диаметром 40 мм, шлифовку внутреннего торца 7 заготовки производят абразивом М28 со средним размером зерна 24 мкм при скорости вращения инструмента 80 об/мин и температуре обработки (22 ± 4)°С. Полировку внутреннего торца заготовки проводят огневой полировкой, для чего обработанную заготовку помещают в муфельную печь внешним торцом вниз, нагревают до температуры 730°С со скоростью не более 10°С/мин, выдерживают при этой температуре в течении 30 минут и охлаждают в течении не менее 7 часов для устранения внутренних термических напряжений, шлифуют и полируют внешний торец.

При этом указанные значения скорости нагрева, времени выдерживания и времени охлаждения могут различаться для разных сортов стекол.

Таким образом, достигается заявленный технический результат, а именно устранение трещиноватого слоя с сопутствующими ему загрязнениями на поверхности внутреннего торца 7 входного окна 1 и, как следствие, повышение чувствительности фотокатода 2 и повышение срока службы ЭОП.

Изобретение относится к области создания вакуумных фотоэлектронных приборов. Технический результат - повышение чувствительности фотокатода и повышение срока службы ЭОП. В способе изготовления входного окна для электронно-оптических преобразователей, включающем шлифовку внутреннего торца заготовки входного окна абразивом с размером зерна 23-64 мкм при скорости вращения инструмента 10-300 об/мин и температуре обработки 18-27°С. Полировку внутреннего торца входного окна осуществляют огневой полировкой, для чего шлифованную заготовку входного окна помещают в печь внешним торцом вниз, нагревая и выдерживая выше температуры Литтлтона до получения шероховатости поверхности внутреннего торца Ra≤0,02. Далее заготовку отжигают для снятия термических напряжений, шлифуют и полируют внешний торец заготовки. 1 з.п. ф-лы, 3 ил.

1. Способ изготовления входного окна для электронно-оптических преобразователей, включающий шлифовку внутреннего торца заготовки абразивом с размером зерна 23-64 мкм при скорости вращения инструмента 10-300 об/мин и температуре обработки 18–27°С, отличающийся тем, что полировку внутреннего торца заготовки проводят огневой полировкой, для чего шлифованную заготовку входного окна помещают в печь внешним торцом вниз, нагревают и выдерживают выше температуры Литтлтона до получения шероховатости поверхности внутреннего торца Ra≤0,02, отжигают заготовку для устранения внутренних термических напряжений, шлифуют и полируют внешний торец.

2. Способ изготовления по п. 1, отличающийся тем, что после шлифовки внутреннего торца заготовки внутренний торец заготовки дополнительно шлифуют абразивом с размером зерна 5-23 мкм.
