ОСТЕОГЕННЫЙ ТРОЙНОЙ НАНОКОМПОЗИТ И МЕТОД ЕГО ПОЛУЧЕНИЯ Российский патент 2025 года по МПК A61K8/19 A61K8/24 A61K8/25 A61K8/27 A61Q11/00 B01J19/00 B82B3/00 B82Y30/00

Область техники

Изобретение «Остеогенный тройной нанокомпозит и метод его получения» относится к области жизнеобеспечения человека, а именно к гигиене полости рта. Данный композит используется в качестве аддитива для продуктов парфюмерно-косметической промышленности - зубных паст.

Уровень техники

Каждый год возрастает количество людей со стоматологическими заболеваниями (кариес, пародонтоз) на территории Российской Федерации. Для решения данной проблемы существует множество методов борьбы с подобными заболеваниями, начиная от гигиенической профилактики, заканчивая дентальной пластикой и имплантацией. Поэтому для предотвращения заболеваний, каждый человек пользуется гигиенически-профилактическими средствами парфюмерно-косметической промышленности для ухода за полостью рта.

Также невозможно отрицать значимость минералов для здоровья человека. При этом зубы и десны также нуждаются в полезных и питательных веществах. Получение достаточного количества минеральных веществ поможет позаботиться о полости рта и предупредить развитие заболеваний. Зубная эмаль - самая твердая ткань в нашем организме. Но и она имеет порог прочности. Еда, травмы и естественные возрастные процессы разрушают ее. Поэтому зубы нуждаются в регулярных поставках строительных материалов для реминерализации. На сегодняшний день, самый действенный способ, выход - доставлять необходимые вещества с помощью зубной пасты. При этом на современном этапе развитие продуктов парфюмерно-косметической промышленности в большинство модифицированных зубных паст входят различные добавки: витамины групп А, Е, С, биодобавки растительного и животного происхождения (экстракты, коллаген, масла). Но данные добавки не оказывают должной стоматологической эффективности. Помимо антибактериальных свойств против условно-патогенных микроорганизмов, добавки или аддитивы не должны пагубно влиять на эубиотические (необходимые) микроорганизмы, а также должны активно способствовать укреплению десен и зубов. Поэтому оптимальным решением может выступать создание инновационного аддитива - остеогенного тройного нанокомпозита, который способен улучшить свойства и стоматологическую эффективность зубных паст.

Раскрытие изобретения

Задачей настоящего изобретения является создание аддитива для продуктов парфюмерно-косметической промышленности, а именно зубных паст, с целью повышения эффективности работы подобных средств, используемых для гигиены полости рта.

Технический результат заключается в получении остеогенного тройного нанокомпозита, состоящего из наночастиц карбонатов, силикатов и фосфатов кальция, цинка и магния и являющегося необходимой составляющей для профилактики зубов и обеспечивающий дополнительный антибактериальный эффект против условно-патогенных микроорганизмов.

Сущность изобретения состоит в том, что остеогенный тройной нанокомпозит, состоит из наночастиц карбонатов, силикатов и фосфатов кальция, цинка и магния, полученный методом химического осаждения в водной среде при использовании металлсодержащих прекурсоров, представленных 0,5 М водными растворами ацетата кальция – 30 мл, ацетата цинка – 17 мл, ацетата магния – 8 мл, и осадителей, представленных 0,5 М водными растворами ортофосфата калия – 20 мл, метасиликата натрия – 17 мл, карбоната аммония – 8 мл.

Сущность изобретения состоит в том, что способ получения остеогенного тройного нанокомпозита по п. 1, заключается в создании общего раствора металлсодержащих прекурсоров, представленных 0,5 М водными растворами ацетата кальция, ацетата цинка и ацетата магния, путем смешивания 30 мл 0,5 М раствора ацетата кальция, 17 мл 0,5 М раствора ацетата цинка и 8 мл 0,5 М раствора ацетата магния, и

создании общего раствора осадителей, представленных 0,5 М водными растворами ортофосфата калия, метасиликата натрия, карбоната аммония, путем смешивания 20 мл 0,5 М раствора ортофосфата калия, 17 мл 0,5 М раствора метасиликата натрия и 8 мл 0,5 М раствора карбоната аммония, затем, при комнатной температуре вливают общий раствор металлсодержащих прекурсоров в общий раствор осадителей и постоянно перемешивают в течение 30 минут, без изменения температуры и давления окружающей среды,

далее отмывают полученный гель при помощи дистиллированной воды, методом вакуумной фильтрации с использованием воронки Бюхнера и колбы Бунзена, затем полученную массу высушивают при температуре 80 °С.

Краткое описание чертежей

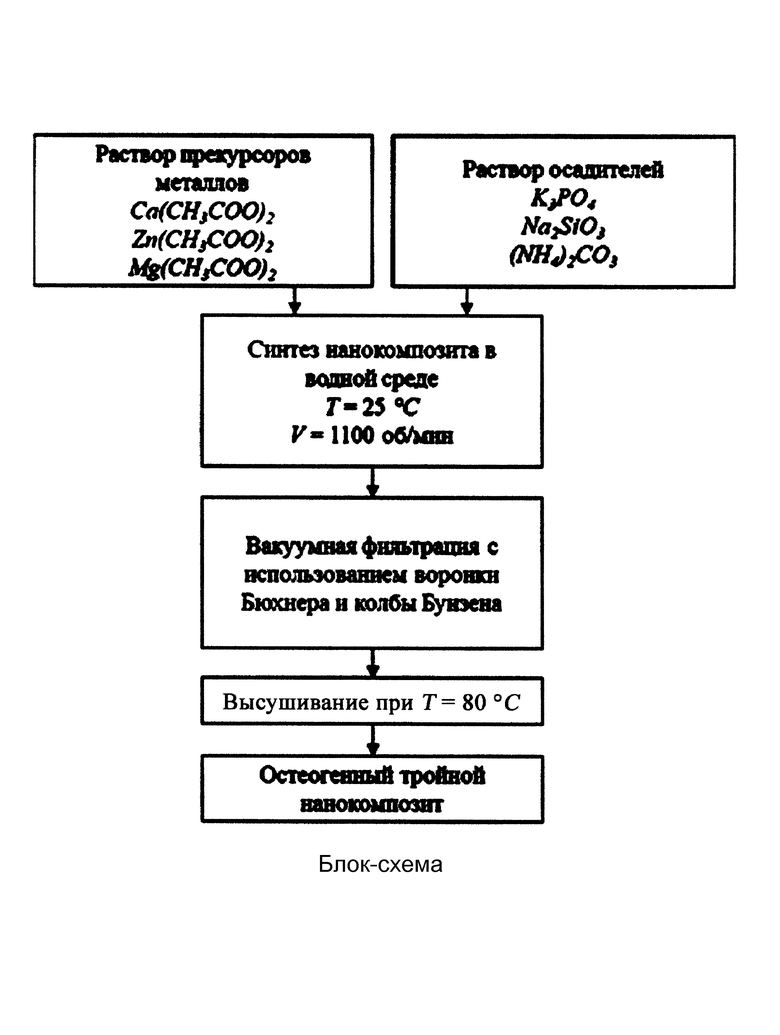

Сущность изобретения поясняется чертежом - блок-схемой получения остеогенного тройного нанокомпозита.

Осуществление изобретения

Изобретение «Остеогенный тройной нанокомпозит и метод его получения» относится к области жизнеобеспечения человека, а именно к гигиене полости рта и очистки зубов. Данный композит используется в качестве аддитива для продуктов парфюмерно-косметической промышленности - зубных пастах. Состоящий из наночастиц карбонатов, силикатов и фосфатов кальция, цинка и магния нанокомпозит получают с помощью метода химического осаждения в водной среде. Металлсодержащими прекурсорами выступают: ацетат кальция (Са(СН₃СОО)₂⋅H₂O), ацетат цинка (Zn(CH₃COO)₂⋅2H₂O) и ацетат магния (Mg(CH₃COO)₂⋅6H₂O), осадителями являются: ортофосфат калия (K₃PO₄⋅7H₂O), метасиликат натрия (Na₂SiO₃⋅7H₂O) и карбонат аммония ((NH₄)₂CO₃). Растворителем является дистиллированная вода.

На первой стадии создают 0,5 М водные растворы осадителей и металлсодержащих прекурсоров.

На следующем этапе отдельно создается общий раствор прекурсоров, путем смешивания 30 мл 0,5 М раствора ацетата кальция, 17 мл 0,5 М раствора ацетата цинка и 8 мл 0,5 М раствора ацетата магния.

Также отдельно создается раствор осадителей, путем смешивания 20 мл 0,5 М раствора ортофосфата калия, 17 мл 0,5 М раствора метасиликата натрия и 8 мл 0,5 М раствора карбоната аммония.

Далее при комнатной температуре вливают общий раствор прекурсоров в общий раствор осадителей и перемешивают в течение 30 минут.

Полученный гель отмывается при помощи дистиллированной воды, методом вакуумной фильтрации с использованием воронки Бюхнера и колбы Бунзена; на заключительном этапе, полученную массу высушивают при температуре 80 °С.

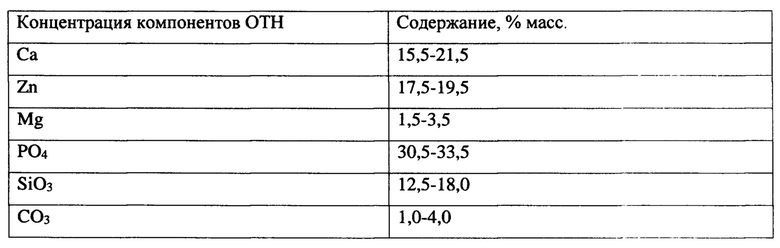

Готовый продукт представляет собой однородный порошок белого цвета без характерного запаха и вкуса.

В результате синтеза получается уникальный аддитив, состоящий из наноразмерных форм минеральных компонентов, которые необходимы для костных тканей в ротовой полости. Получение достаточного количества минеральных веществ поможет позаботиться о полости рта и предупредить развитие заболеваний. Полученный наноматериал состоит из элементов, которые необходимы для минерализации костных тканей. Важно отметить, что представленный нанокомпозит помимо антибактериальных свойств, обладает высокой биологической активностью, и исходя из этого способен выступать в роли эффективного биоматериала для регенерации поврежденных костных тканей. В свою очередь входящие в состав наночастицы цинка и магния обладают антибактериальным эффектом против условно-патогенных микроорганизмов, путем воздействия на дыхательные канальца клетки, вызывая лизис клеточных стенок микроорганизмов.

Таким образом, благодаря внедрению аддитива в зубные пасты у продуктов возрастут антибактериальные, гигиенические свойства и стоматологической эффективность, необходимые для эффективной профилактики и гигиены полости рта.

Группа изобретений относится к области средств гигиены полости рта и очистки зубов и касается аддитива для продуктов парфюмерно-косметической промышленности, а именно зубных паст, для повышения эффективности таких средств. Предлагается остеогенный тройной нанокомпозит, состоящий из наночастиц карбонатов, силикатов и фосфатов кальция, цинка и магния, полученный методом химического осаждения в водной среде при использовании металлсодержащих прекурсоров, в качестве которых выступают ацетат кальция, ацетат цинка и ацетат магния, и осадителей, которыми являются ортофосфат калия, метасиликат натрия и карбонат аммония. Предлагается также способ получения указанного нанокомпозита, заключающийся в создании общего раствора металлсодержащих прекурсоров, представленных 0,5 М водными растворами ацетата кальция, ацетата цинка и ацетата магния, путем смешивания 30 мл 0,5 М раствора ацетата кальция, 17 мл 0,5 М раствора ацетата цинка и 8 мл 0,5 М раствора ацетата магния; создании общего раствора осадителей, представленных 0,5 М водными растворами ортофосфата калия, метасиликата натрия, карбоната аммония, путем смешивания 20 мл 0,5 М раствора ортофосфата калия, 17 мл 0,5 М раствора метасиликата натрия и 8 мл 0,5 М раствора карбоната аммония; вливании при комнатной температуре общего раствора металлсодержащих прекурсоров в общий раствор осадителей и постоянном перемешивании в течение 30 мин без изменения температуры и давления окружающей среды; далее - отмывании полученного геля при помощи дистиллированной воды методом вакуумной фильтрации с использованием воронки Бюхнера и колбы Бунзена; и затем - высушивании полученной массы при температуре 80 °С. Группа изобретений обеспечивает получение остеогенного тройного нанокомпозита, состоящего из наноразмерных форм минеральных компонентов, которые необходимы для костных тканей в ротовой полости и обеспечивают антибактериальный эффект и гигиенические свойства зубной пасты. 2 н.п. ф-лы, 1 ил.

1. Остеогенный тройной нанокомпозит, состоящий из наночастиц карбонатов, силикатов и фосфатов кальция, цинка и магния, полученный методом химического осаждения в водной среде при использовании металлсодержащих прекурсоров, представленных 0,5 М водными растворами ацетата кальция – 30 мл, ацетата цинка – 17 мл, ацетата магния – 8 мл, и осадителей, представленных 0,5 М водными растворами ортофосфата калия – 20 мл, метасиликата натрия – 17 мл, карбоната аммония – 8 мл.

2. Способ получения остеогенного тройного нанокомпозита по п. 1, заключающийся в том, что создают общий раствор металлсодержащих прекурсоров, представленных 0,5 М водными растворами ацетата кальция, ацетата цинка и ацетата магния, путем смешивания 30 мл 0,5 М раствора ацетата кальция, 17 мл 0,5 М раствора ацетата цинка и 8 мл 0,5 М раствора ацетата магния, и

создают общийо раствор осадителей, представленных 0,5 М водными растворами ортофосфата калия, метасиликата натрия, карбоната аммония, путем смешивания 20 мл 0,5 М раствора ортофосфата калия, 17 мл 0,5 М раствора метасиликата натрия и 8 мл 0,5 М раствора карбоната аммония,

затем при комнатной температуре вливают общий раствор металлсодержащих прекурсоров в общий раствор осадителей и постоянно перемешивают в течение 30 минут без изменения температуры и давления окружающей среды,

далее отмывают полученный гель при помощи дистиллированной воды методом вакуумной фильтрации с использованием воронки Бюхнера и колбы Бунзена, затем полученную массу высушивают при температуре 80 °С.
