УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ УТЯЖЕК НА ЧЕХЛЕ КАРКАСА СИДЕНЬЯ ДИВАНА Российский патент 2025 года по МПК B68G7/12

Область техники, к которой относится техническое решение

Изобретение относится к мебельному производству и может быть использовано при изготовлении мягкой мебели, в частности, каркасов сидений диванов, с целью формирования утяжек на чехле каркаса сиденья дивана.

Уровень техники.

Из уровня техники известны устройства (шило или иглы) с помощью которых осуществляют утяжки на мягкой мебели, например:

- https://vk.com/video-67856848_456239034?ysclid=lu1426wegn776391334,

- https://yandex.ru/video/preview/14951967320040111139,

- https://dzen.ru/video/watch/60c3a3581d6b9f4413ff6268,

- https://yandex.ru/video/preview/9209540785863980318.

Однако, во всех выше перечисленных устройствах, тех процесс выполняется в ручном режиме. При этом скорость выполнения мала, стабильность ритма выполнения данного процесса колеблется, что негативно влияет на производительность. Так же при длительной работе, в ручном режиме, неизбежна утомляемость сотрудника выполняющего данный процесс, что негативно скажется на качестве выпускаемой продукции и объеме выполняемых работ.

Раскрытие сущности изобретения.

Технической проблемой является разработка устройства для формирования утяжек на чехле каркаса сиденья дивана, позволяющего оптимизировать трудозатраты по производству и увеличить качество выпускаемой продукции.

Техническим результатом является повышение производительности и расширение технологических возможностей.

Технический результат достигается тем, что устройство для формирования утяжек на чехле каркаса сиденья дивана, согласно решению, содержит стол, под который установлен подъемный механизм, снабженный вертикально ориентированными иглами-спицами, имеющими отверстия в заостренной части, в которых закреплены нитевые петли, при этом в крышке стола выполнены отверстия, концентрически соосные иглам-спицам подъемного механизма, причем стол сопряжен с подъёмным механизмом в единое целое.

Устройство имеет позиционеры, прикрепленные к одной из торцевых частей стола.

Подъемный механизм оснащен пневмопоршнем или гидравлическим поршнем и имеет педаль или пульт управления, предназначенные для его запуска.

Нитевые петли выполнены из траловой нити и имеют диаметр петли равный 40 мм.

Иглы-спицы изготовлены из металла твердосплавной марки стали и имеют форму вытянутого цилиндра, диаметр сечения которого составляет 6 мм.

Краткое описание чертежей.

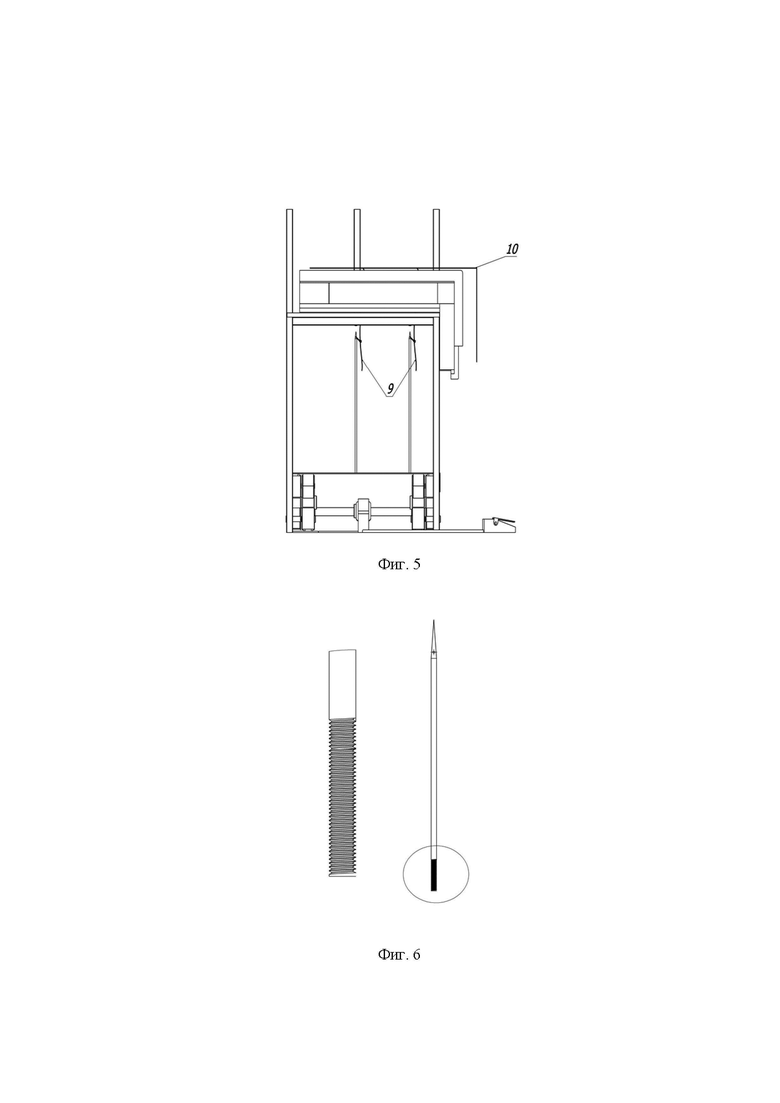

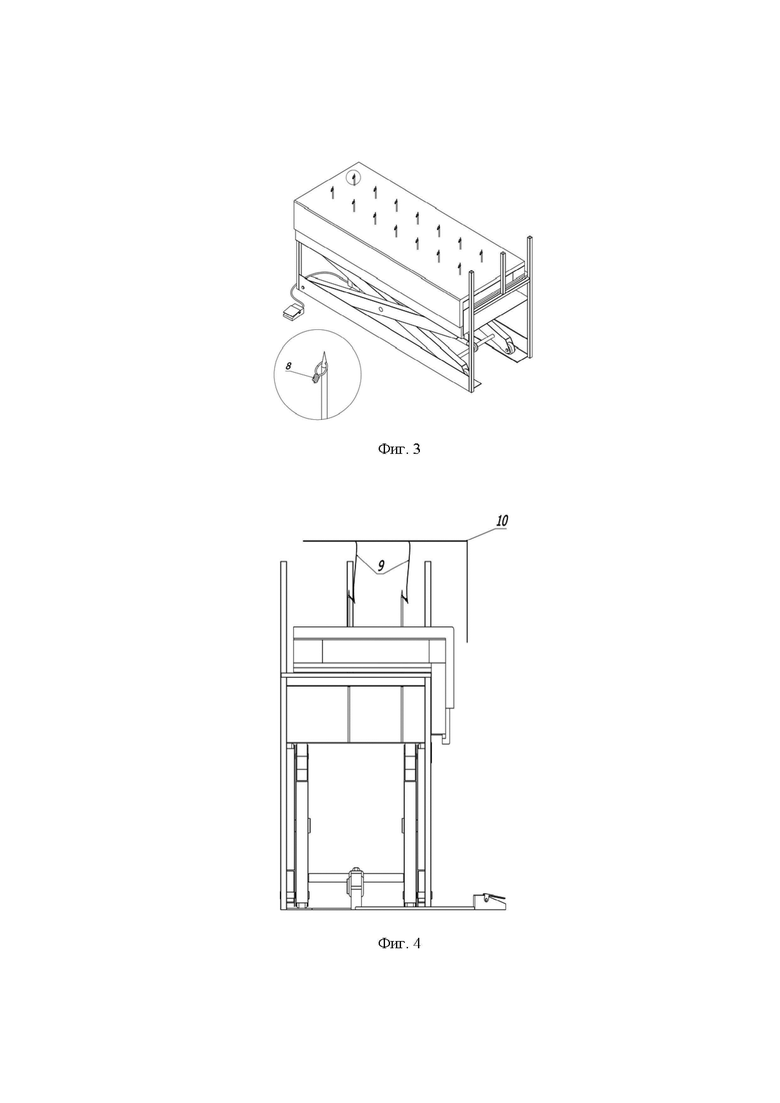

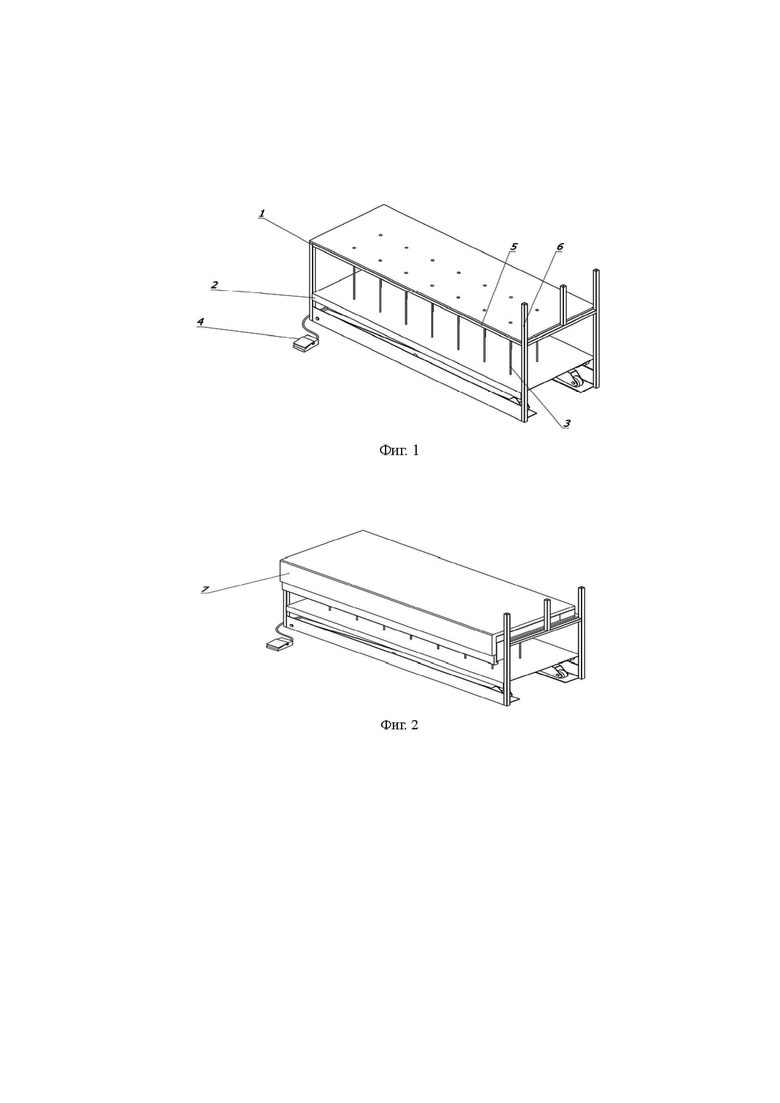

Изобретение поясняется чертежами, где на фиг. 1 - приведено заявляемое устройство, на фиг. 2 - показан каркас сиденья, зафиксированный на столе, на фиг. 3 - изображено прохождение игл-спиц через отверстия стола и каркаса сиденья, а также выделена игла-спица с нитевой петлей, на фиг. 4 - изображен операционный момент, когда сотрудник фабрики фиксирует нитевую копну (траловую нить) утяжки чехла каркаса сиденья дивана в нитевой петле стола, на фиг. 5 - показано возвращение подъемного механизма в исходное положение, он опустился и вытянул за собой копну нитей утяжек (закрепленных уже в нитевой петле на иглах-спицах), которые прошли через весь материал каркаса сиденья дивана и вышли с обратной стороны, на фиг. 6 - показана игла-спица, с вынесенным резьбовым соединением.

Позициями на чертежах обозначено:

1. стол;

2. подъемный механизм;

3. иглы-спицы;

4. педаль запуска подъемного механизма;

5. лицевая часть стола;

6. труба-позиционер;

7. каркас сиденья;

8. нитевая петля;

9. утяжка чехла дивана (нитевая копны);

10. чехол сиденья дивана.

Осуществление изобретения.

Устройство содержит стол 1, под который установлен подъемный механизм 2, с закрепленными на нём иглами-спицами 3 (фиг. 1). К подъемному механизму 2 может быть присоединена педаль запуска подъемного механизма 4 или любое другое запускающее устройство, например, пульт управления, если необходимо управлять запуском подъемного механизма в ручном режиме. Иглы-спицы 3 изготовлены из металла (любой твердосплавной марки стали), они имеют форму вытянутого цилиндра, диаметр сечения которого составляет 6 мм (но при этом может иметь вариативную толщину в зависимости от поставленных задач), заостренного с одного края (конца). С заостренной части иглы-спицы 3 также проделано сквозное отверстие, с вариативным диаметром, но в качестве примера, данное отверстие будет равняться 3 мм. Для удобства, центр отверстия находится не более чем в 40-50 мм от острой вершины иглы-спицы 3. Иглы-спицы на подъемном механизме 2 устройства, могут быть закреплены двумя способами: сварным способом, когда игла-спица приваривается тупым цилиндрическим концом к подъемной плоскости механизма или могут быть закреплены с помощью резьбового соединения - тогда с тупого цилиндрического конца иглы-спицы производится нарезка резьбы (например, М6х1.0 L=50мм), которые после закрепляется на подъемный механизм через заранее проделанные отверстия, а также фиксируются гайками для более лучшего соединения. Также иглы-спицы установлены на механизмах позиционирования, которые ограниченно перемещают эти иглы-спицы по плоскости (возможность перемещения игл в плоскости х - у координат). Данное позиционирование необходимо для выполнения разных видов утяжек, и разнообразные типы сидений и отверстий в них с различной расстановкой этих отверстий, а, следовательно, и позиционирование соосных им игл-спиц.

В качестве примера берется сидение дивана с 14 отверстиями (7 отверстий в длину, в 2 ряда по ширине). Шаг размеров по ширине (у) 260 мм и по длине (х) центр отверстий = 256 мм от 1-го ко 2-му отверстию, 247 мм от 2-го к 3-му, по 256 мм между 3-м и 4-м, и между 4-м и 5-м, по 241 мм между 5-м и 6-м отверстием, по 256 мм между 6-м и 7-м отверстием.

Стол 1 устанавливают в цехе по ходу выполнения технологического процесса, его фиксируют над подъёмным механизмом и сопрягают с ним в единое целое, для более точного позиционирования устройства, представляя его неотъемлемую часть. Стол 1 имеет отверстия на крышке стола, под выход игл-спиц. Данные отверстия концентрически соосны отверстиям на каркасе сиденья дивана (конкретно эти отверстия проделаны в элементе детали ДСП сиденья).

Подъемный механизм 2 оснащен пневмопоршнем или гидравлическим поршнем, в зависимости от конструктива, при работе которого, верхняя часть подъемного механизма, направляется вверх. При выполнении всех необходимых технологических процессов, механизм приводится в действие и пневмопоршень, опускает конструкцию вниз, на своё исходное положение.

На иглах-спицах 3 (далее по тексту ИС), в отверстиях, проделанных в острой части иглы-спицы, закреплены нитевые петли 8 (фиг. 3). Нитевые петли представляют собой траловую нить, завязанную узлом и имеющим свободную открытую петлю, диаметром равной 40 мм.

Устройство работает следующим образом.

На зафиксированный стол (ЗС) 1 размещают каркас сиденья 7 (фиг. 2) дивана с зафиксированным на нем пенополиуританом «поролоном» (ППУ) и прочими элементами «мякоти» каркаса сиденья. Сотрудник фабрики выставляет каркас сидения, прижимая внутреннюю сторону каркаса к лицевой стороне стола 5, а боковую часть каркаса к трубам-позиционерам 6 (фиг. 3). Сотрудник фабрики, нажатием на педаль 4 управления подачей энергией (воздух, электричество) приводит в действие подъемный механизм (ПМ) 2, который поднимает иглы-спицы 3 проходящие в соосные отверстия ЗС и каркаса сиденья 7, протыкает весь находящийся материал на данном каркасе и выходит с обратной стороны каркаса сиденья (фиг. 3). После чего сотрудник фабрики фиксирует нитевую копну (траловую нить) утяжки чехла дивана в нитевой петле ЗС (фиг. 4). После того как «утяжка» зафиксирована в петле, ПМ запускается в обратную сторону от чего ИС тянут утяжку за собой и копна нитей утяжки 9 проходит через весь материал каркаса сиденья дивана оказываясь на обратной стороне каркаса сиденья дивана (фиг. 5).

Следующей операцией, сиденье каркаса дивана переворачивают на обратную сторону, копна нитей утяжки освобождается от фиксации нитевой петли ИС, сотрудник фабрики продолжает выполнять весь технологический процесс необходимый для фиксации чехла дивана 10 на каркасе сиденья дивана (чехол стягивается через отверстия на каркасе нитями утяжки, которые фиксируют скобами ручного пневмостеплера к нижней части каркаса сиденья дивана).

Благодаря заявляемому устройству на мебельной фабрике повысится производительность изготовления каркасов сидений диванов с утяжками, улучшатся показатели качества, и снизится себестоимость выпускаемой продукции.

Изобретение относится к мебельному производству и может быть использовано при изготовлении мягкой мебели, в частности каркасов сидений диванов, с целью формирования утяжек на чехле каркаса сиденья дивана. Техническим результатом является повышение производительности и расширение технологических возможностей. Технический результат достигается тем, что устройство для формирования утяжек на чехле каркаса сиденья дивана, согласно решению, содержит стол, под который установлен подъемный механизм, снабженный вертикально ориентированными иглами-спицами, имеющими отверстия в заостренной части, в которых закреплены нитевые петли, при этом в крышке стола выполнены отверстия, концентрически соосные иглам-спицам подъемного механизма, причем стол сопряжен с подъёмным механизмом в единое целое. 6 з.п. ф-лы, 6 ил.

1. Устройство для формирования утяжек на чехле каркаса сиденья дивана, характеризующееся тем, что содержит стол, под которым установлен подъемный механизм, снабженный вертикально ориентированными иглами-спицами, имеющими отверстия в заостренной части, для прокалывания материала каркаса сиденья дивана, в которых закреплены нитевые петли с возможностью фиксации нитей утяжки чехла дивана и протягивания нитей утяжки через материал каркаса сиденья дивана на обратную сторону каркаса сиденья дивана, при этом в крышке стола выполнены отверстия, концентрически соосные иглам-спицам подъемного механизма, причем стол сопряжен с подъёмным механизмом в единое целое.

2. Устройство по п.1, характеризующееся тем, что оно имеет позиционеры, прикрепленные к одной из торцевых частей стола.

3. Устройство по п.1, характеризующееся тем, что подъемный механизм оснащен пневмопоршнем или гидравлическим поршнем.

4. Устройство по п.1, характеризующееся тем, что подъемный механизм имеет педаль или пульт управления, предназначенные для его запуска.

5. Устройство по п.1, характеризующееся тем, что нитевые петли выполнены из траловой нити и имеют диаметр петли, равный 40 мм.

6. Устройство по п.1, характеризующееся тем, что иглы-спицы имеют форму вытянутого цилиндра, диаметр сечения которого составляет 6 мм.

7. Устройство по п.1, характеризующееся тем, что иглы-спицы изготовлены из металла твердосплавной марки стали.
