Стенд качки Российский патент 2025 года по МПК G01M7/04 G09B9/00

Стенд относится к специальному технологическому оборудованию и предназначен для комплексной оценки изделий, работоспособности аппаратуры при воздействии качки и статических наклонов.

Известен двухплоскостной стенд для испытаний на качку (патент №202079, опубл. 29.01.2021), содержащий раскачивающуюся в двух плоскостях платформу, установленную на крестообразном подвесе. Стенд оснащен двумя взаимонезависимыми ортогональными плоскостями подвеса, двумя мотор-редукторами, состоящими из асинхронных двигателей, оснащенных преобразователями частоты, для регулирования числа оборотов, и червячными редукторами, оснащенными энкодерами угла поворота, кривошипно-шатунные механизмы с возможностью регулирования, преобразующие вращательное движение двигателей в колебания качающейся платформы, оснащенной 3-осевым акселерометром, на которую помещается исследуемый объект.

К недостаткам известной конструкции можно отнести высокую сложность конструкции при качании в двух плоскостях, а также недостаточную грузоподъёмность.

Технический результат, достигаемый при использовании стенда, заключается в возможности работы с изделием массой до 8 тонн, а также расширении диапазона регулировки.

Технический результат достигается тем, что стенд качки содержит раскачивающуюся платформу, соединенную с мотор-редуктором через кривошипно-шатунный механизм с возможностью регулирования, преобразующий вращательное движение мотор-редуктора в колебания качающейся платформы, при этом платформа установлена на маятнике с противовесом, а шатун соединен со стрелой маятника, с возможностью радиальной регулировки.

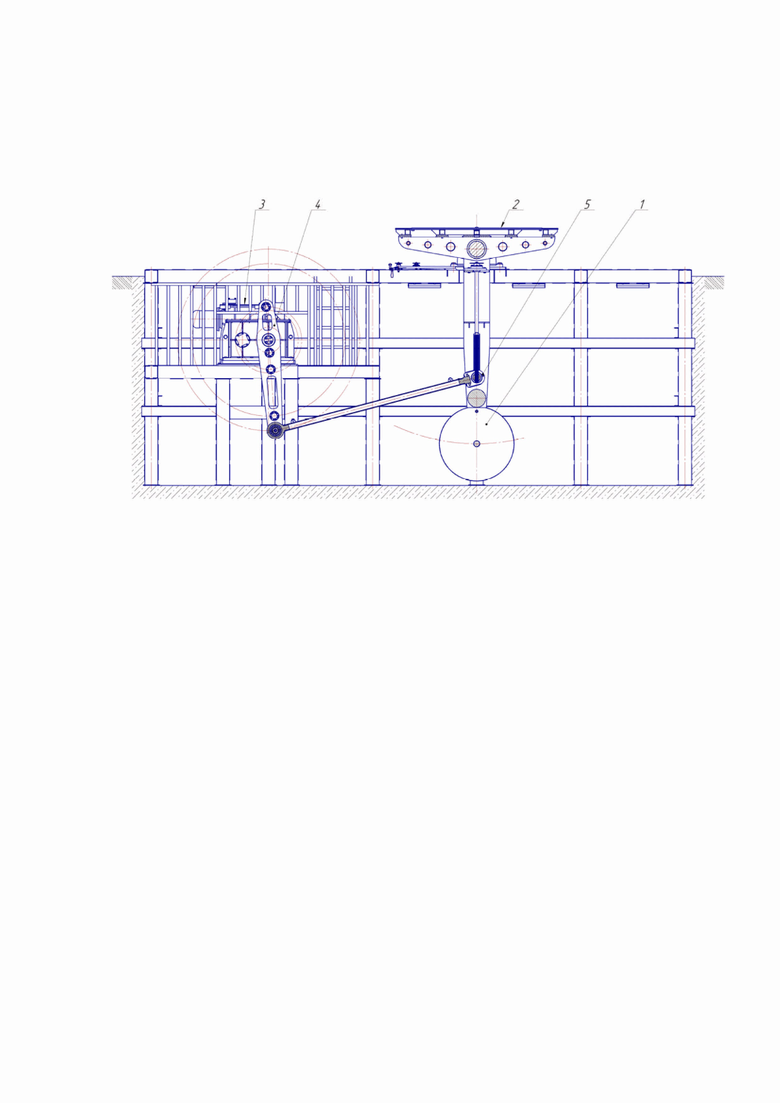

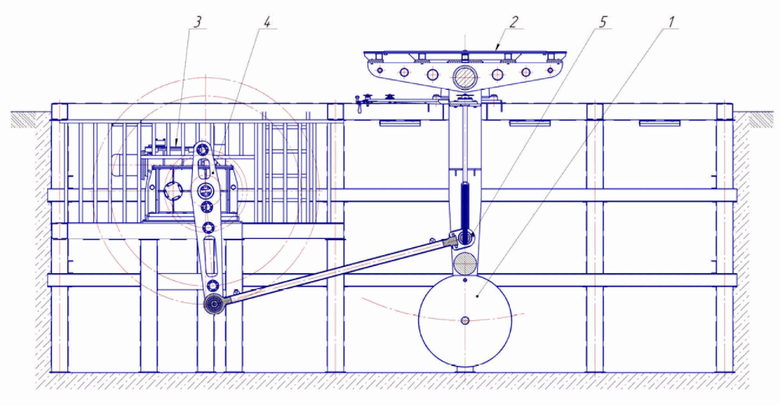

Стенд содержит установленный на оси маятник 1 с противовесом, в верхней части которого установлена платформа 2, служащая для крепления изделий. Привод маятника 1 включает мотор-редуктор 3 с установленным на выходном валу кривошипом 4, который соединен с шатуном 5.

Привод стенда состоит из мотор-редуктора 3, цилиндрического редуктора и частотного преобразователя, благодаря чему обеспечивается плавный старт и остановка маятника 1. Цилиндрический редуктор служит для увеличения передаточного отношения привода и разгрузки мотор-редуктора от радиальных усилий, действующих на выходной вал.

Кривошип 4 имеет отверстия для установки кривошипной головки шатуна 5. Маятниковая головка шатуна 5 подвижно соединена со стрелой маятника 1 и снабжена ползуном, установленном на регулировочном винте с приводом на поверхности земли.

Стенд качки размещен в рамном корпусе в виде клети, установленной в бетонном коробе в приямке глубиной 3,2 метра, плоскость платформы при этом расположена на высоте 0,72 метра от земли.

Стенд качки используют следующим образом.

Изделие устанавливают на платформе 2 маятника 1. Устанавливают требуемое значение радиуса кривошипа 4. Изменение радиуса кривошипа 4 ступенчатое, имеет пять положений и производится перестановкой кривошипной головки шатуна 5 в соответствующее отверстие кривошипа 4 на требуемое значение радиуса.

Изменение радиуса маятника 1 бесступенчатое, производится вращением винта установки маятниковой головки шатуна, при этом контроль радиуса и положения маятниковой головки шатуна 5 осуществляется при помощи индуктивных датчиков. Индуктивные датчики расположены непосредственно на маятнике 1, на удалении от оси качания, равном соответствующему радиусу положения маятниковой головки шатуна 5. При регулировке радиуса маятника происходит перемещение флажка, который при достижении соответствующего радиуса замыкает индуктивный датчик.

Мотор-редуктор 3 через кривошипно-шатунный механизм приводит в качательное движение маятник 1 с платформой 2.

Противовес на маятнике служит для компенсации опрокидывающего момента, что позволяет устанавливать изделие массой до 8 тонн и высотой центров масс до 1,67 метра.

Расширение диапазона регулировки достигается ступенчатой регулировкой положения кривошипной головки шатуна и бесступенчатой регулировкой маятниковой головки шатуна на стреле маятника.

Основными режимами работы стенда являются:

- качание с амплитудой 8 градусов при частоте 12 колебаний в минуту;

- качание с амплитудой 18 градусов при частоте 6 колебаний в минуту;

- статическое отклонение на угол 20, 40 и 45 градусов.

При этом перемещение маятниковой головки шатуна происходит по гармоническому закону.

Стенд относится к специальному технологическому оборудованию и предназначен для комплексной оценки изделий, работоспособности аппаратуры при воздействии качки и статических наклонов. Стенд качки содержит раскачивающуюся платформу, соединенную с мотор-редуктором через кривошипно-шатунный механизм с возможностью регулирования, преобразующий вращательное движение мотор-редуктора в колебания качающейся платформы. Платформа установлена на маятнике с противовесом, а шатун соединен со стрелой маятника, с возможностью радиальной регулировки. Стенд качки размещен в корпусе рамной конструкции, установленном в бетонном коробе в приямке с расположением платформы выше уровня земли. Технический результат - расширение функциональных возможностей стенда. 4 з.п. ф-лы, 1 ил.

1. Стенд качки, содержащий раскачивающуюся платформу, соединенную с мотор-редуктором через кривошипно-шатунный механизм с возможностью регулирования, преобразующий вращательное движение мотор-редуктора в колебания качающейся платформы, отличающийся тем, что платформа установлена на маятнике с противовесом, при этом шатун соединен со стрелой маятника, с возможностью радиальной регулировки.

2. Стенд по п. 1, отличающийся тем, что на стреле маятника установлены датчики, контролирующие положение маятниковой головки шатуна.

3. Стенд по п. 1, отличающийся тем, что мотор-редуктор дополнительно снабжен цилиндрическим редуктором, соединенным с кривошипом.

4. Стенд по п. 1, отличающийся тем, что узел регулировки радиуса кривошипа выполнен ступенчатым.

5. Стенд по п. 1, отличающийся тем, что стенд качки размещен в корпусе рамной конструкции, установленном в бетонном коробе в приямке с расположением платформы выше уровня земли.
