СПОСОБ УНИЧТОЖЕНИЯ ГИПЕРЗВУКОВЫХ МАНЕВРИРУЮЩИХ ЦЕЛЕЙ РАКЕТАМИ, ОТДЕЛЯЕМЫМИ ОТ РАКЕТЫ-НОСИТЕЛЯ Российский патент 2025 года по МПК F41G7/00

Изобретение относится к системам наведения ракет, а именно к оборонительно-наступательным системам, и может быть использовано для уничтожения групп гиперзвуковых маневрирующих целей группами ракет, отделяемых от ракет-носителей, с минимальной вероятностью причинения ущерба своим объектам обломками, образовавшимися при уничтожении целей.

Наиболее близким к предлагаемому является способ уничтожения гиперзвуковых маневрирующих целей ракетами, отделяемыми от ракеты-носителя (RU 2777874), где в оборонительно-наступательной системе (ОНС) обнаруживают и сопровождают цели и определяют текущие координаты и скорости целей, а также их характеристики; в ОНС определяют текущие координаты точек прицеливания для ракет; в ОНС определяют траекторию целей, относительно которой они маневрируют, и прогнозируют ее продолжение; в ОНС определяют текущие координаты места выхода ракеты-носителя (РН) на встречный курс на продолжении траектории целей, относительно которой они маневрируют; в ОНС назначают РН и станцию управления (СУ) для вывода РН на встречный курс и уничтожения целей и передают данные РН на СУ; на СУ запускают РН; на РН и отделяемых ракетах определяют их текущие координаты и скорости и передают их через СУ в ОНС; в ОНС рассчитывают траекторию и скорость движения РН к месту выхода на встречный курс и передают их на СУ; на СУ формируют команды наведения РН на место выхода на встречный курс по расчетной траектории с расчетной скоростью и передают их на РН; в ОНС после выхода РН на встречный курс рассчитывают траектории и скорости движения РН и отделяемых ракет к целям и передают их на СУ; на СУ формируют команды отделения ракет от РН в начале расчетных траекторий и передают их на РН; на СУ формируют команды наведения РН и отделенных ракет на цели по расчетным траекториям с расчетными скоростями и передают их на РН и отделенные ракеты.

Однако, в таком способе высока вероятность причинения ущерба своим объектам обломками, образовавшимися при уничтожении целей, в связи с отсутствием в нем анализа возможных последствий уничтожения целей для окружения.

Цель изобретения - снижение вероятности причинения ущерба своим объектам обломками, образовавшимися при уничтожении целей.

Предложенный способ заключается в том, что:

- в ОНС обнаруживают и сопровождают цели и определяют текущие координаты и скорости целей, а также их характеристики;

- на своих объектах определяют их текущие координаты и скорости и передают их в ОНС;

- в ОНС определяют траектории целей, а также траектории своих объектов, и прогнозируют их продолжение;

- в ОНС определяют текущие координаты точек прицеливания для ракет;

- в ОНС прогнозируют траектории и скорости движения обломков, которые образуются при столкновении ракеты с точкой прицеливания в каждом месте продолжения траектории каждой цели;

- в ОНС определяют координаты мест уничтожения каждой цели, в которых вероятность причинения ущерба своим объектам обломками минимальна, на продолжении траектории каждой цели;

- в ОНС определяют текущие координаты места уничтожения каждой цели на продолжении ее траектории и время появления цели там;

- в ОНС определяют траекторию целей, относительно которой они маневрируют, и прогнозируют ее продолжение;

- в ОНС определяют текущие координаты места и время выхода РН на встречный курс на продолжении траектории целей, относительно которой они маневрируют;

- в ОНС назначают РН и СУ для вывода РН на встречный курс и уничтожения целей и передают данные РН на СУ;

- на СУ запускают РН;

- на РН и отделяемых ракетах определяют их текущие координаты и скорости и передают их через СУ в ОНС;

- в ОНС рассчитывают траекторию и скорость движения РН к месту выхода на встречный курс и передают их на СУ;

- на СУ формируют команды наведения РН на место выхода на встречный курс по расчетной траектории с расчетной скоростью и передают их на РН;

- в ОНС после выхода РН на встречный курс рассчитывают траектории и скорости движения РН и отделяемых ракет к целям и передают их на СУ;

- на СУ формируют команды отделения ракет от РН в начале расчетных траекторий и передают их на РН;

- на СУ формируют команды наведения РН и отделенных ракет на цели по расчетным траекториям с расчетными скоростями и передают их на РН и отделенные ракеты.

ОНС аналогична известной (RU 2753498). Цели могут быть воздушными или космическими, а объекты

- наземными, надводными, воздушными или космическими. Координаты и скорости целей определяют

в результате их обзора с различных направлений, а характеристики целей - в результате их сопровождения. Координаты и скорости своих объектов определяют в бортовых инерциальных системах навигации, корректируемых с помощью глобальной спутниковой системы навигации.

Точки прицеливания для ракет выбирают в наиболее уязвимых местах целей в соответствии с их характеристиками. Траектории и скорости обломков прогнозируют на основе результатов моделирования процесса разрушения целей ракетами (vestnikmai.ru/publications.php?ID=78871). Вероятность причинения ущерба своим объектам обломками определяют путем сопоставления прогнозируемых траекторий и скоростей обломков с продолжением траекторий и скоростями своих объектов. Места уничтожения целей выбирают среди мест с минимальной вероятностью причинения ущерба своим объектам обломками из условия обеспечения РН времени, достаточного для выхода на встречный курс, отделения ракет и уничтожения целей. Траекторию целей, относительно которой они маневрируют, определяют на основе анализа их фактических траекторий - для определения курса следования целей и вывода РН на встречный курс. Место и время выхода РН на встречный курс выбирают в соответствии с выбранными местами уничтожения целей и временем появления целей там.

Координаты и скорости РН и ракет определяют в бортовых инерциальных системах навигации, корректируемых с помощью глобальной спутниковой системы навигации. Траекторию и скорость полета РН к месту выхода на встречный курс рассчитывают из условия обхода РН сторонних объектов и зон действия противоракетной обороны противника. Траектории и скорости движения РН и ракет к целям рассчитывают из условия обхода ими сторонних объектов и, по возможности, зон действия противоракетной обороны противника, а также из условия столкновения ракет с точками прицеливания под требуемыми углами с требуемыми скоростями.

После отделения ракет от РН, перераспределение целей между ними осуществляют путем коррекции расчетных траекторий и скоростей ракет. Чем выше скорость ракет, тем выше их инерционность и ниже маневренность. Соотношения скорости и маневренности для ракет на конечном участке их траекторий оптимизируют путем задания скоростей, необходимых и достаточных для уничтожения целей при столкновении.

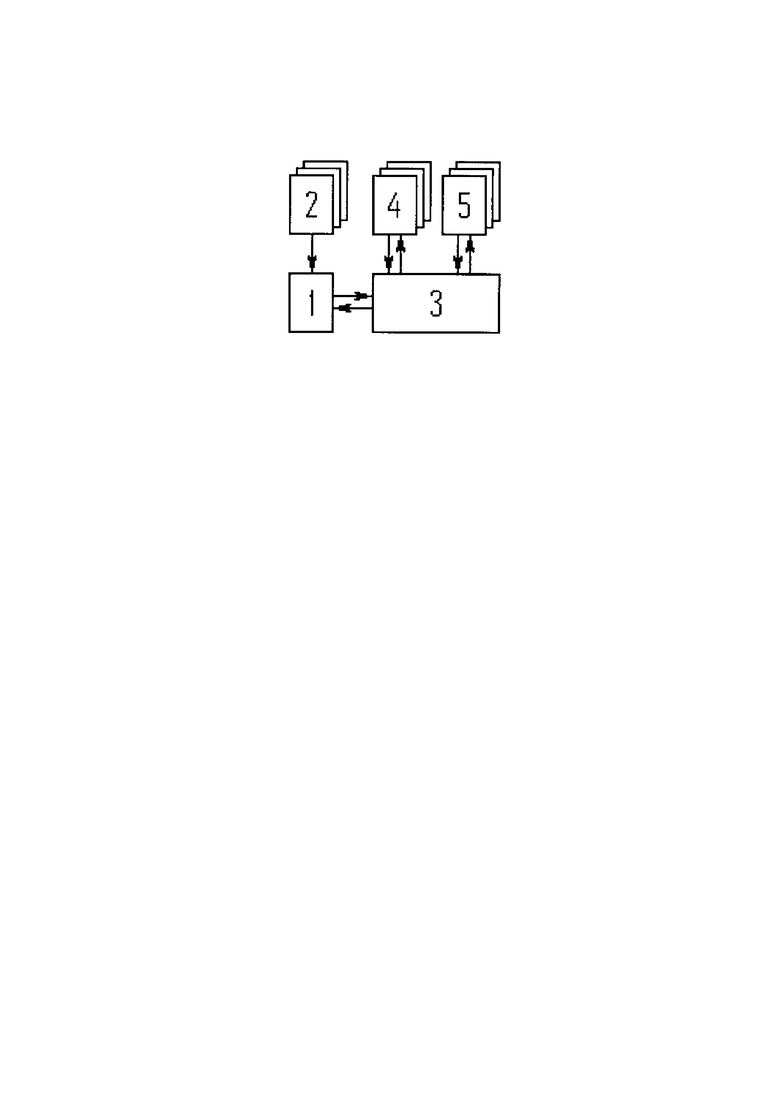

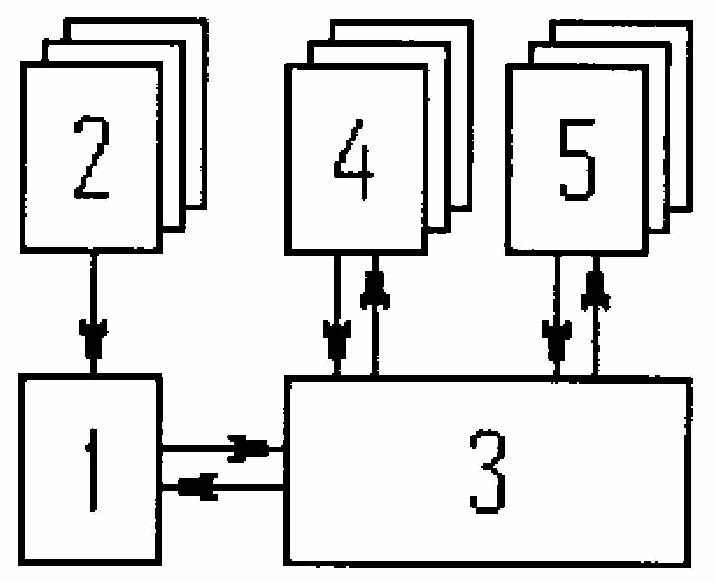

Предложенный способ может быть реализован в системе, блок-схема которой приведена на чертеже. Блоки: 1 - ОНС; 2 - свои объекты; 3 - СУ; 4 - РН с отделяемыми ракетами; 5 - ракеты, отделенные от РН.

Связи между блоками: 1-3 - данные РН, расчетные траектория и скорость движения РН к месту выхода на встречный курс, а также расчетные траектории и скорости движения РН и отделяемых ракет к целям; 2-1 - текущие координаты и скорости своих объектов; 3-1 - текущие координаты и скорости РН и отделяемых ракет, а также текущие координаты и скорости отделенных ракет; 3-4 - команды наведения РН на место выхода на встречный курс по расчетной траектории с расчетной скоростью, команды отделения ракет от РН в начале расчетных траекторий, а также команды наведения РН на цели по расчетной траектории с расчетной скоростью; 3-5 - команды наведения отделенных ракет на цели по расчетным траекториям с расчетными скоростями; 4-3 - текущие координаты и скорости РН и отделяемых ракет; 5-3 - текущие координаты и скорости отделенных ракет.

Изобретение относится к системам наведения ракет. В оборонительно-наступательной системе (ОНС) определяют координаты, скорости и характеристики целей. На объектах определяют их координаты и скорости и передают их в ОНС, где определяют траектории целей и объектов и прогнозируют их продолжение. В ОНС определяют координаты точек прицеливания, прогнозируют траектории и скорости обломков при столкновении ракеты с точкой прицеливания в каждом месте продолжения траектории каждой цели, определяют координаты мест уничтожения каждой цели с минимальной вероятностью ущерба объектам обломками, определяют координаты места и время уничтожения каждой цели, определяют траекторию целей, относительно которой они маневрируют, и прогнозируют ее продолжение, на котором определяют координаты места и время выхода ракеты-носителя (РН) на встречный курс. В ОНС назначают РН и станцию управления (СУ) и передают данные РН на СУ, где запускают РН. На РН и ракетах определяют их координаты и скорости и передают их через СУ в ОНС, где рассчитывают траектории и скорости РН и ракет и передают их на СУ, где формируют команды наведения РН на место выхода на встречный курс, отделения ракет от РН и наведения РН и ракет на цели и передают их на РН и ракеты. Технический результат – снижение вероятности причинения ущерба объектам обломками, образовавшимися при уничтожении целей. 1 ил.

Способ уничтожения гиперзвуковых маневрирующих целей ракетами, отделяемыми от ракеты-носителя, заключающийся в том, что в оборонительно-наступательной системе (ОНС) обнаруживают и сопровождают цели и определяют текущие координаты и скорости целей, а также их характеристики; в ОНС определяют текущие координаты точек прицеливания для ракет; в ОНС определяют траекторию целей, относительно которой они маневрируют, и прогнозируют ее продолжение; в ОНС определяют текущие координаты места выхода ракеты-носителя (РН) на встречный курс на продолжении траектории целей, относительно которой они маневрируют; в ОНС назначают РН и станцию управления (СУ) для вывода РН на встречный курс и уничтожения целей и передают данные РН на СУ; на СУ запускают РН; на РН и отделяемых ракетах определяют их текущие координаты и скорости и передают их через СУ в ОНС; в ОНС рассчитывают траекторию и скорость движения РН к месту выхода на встречный курс и передают их на СУ; на СУ формируют команды наведения РН на место выхода на встречный курс по расчетной траектории с расчетной скоростью и передают их на РН; в ОНС после выхода РН на встречный курс рассчитывают траектории и скорости движения РН и отделяемых ракет к целям и передают их на СУ; на СУ формируют команды отделения ракет от РН в начале расчетных траекторий и передают их на РН; на СУ формируют команды наведения РН и отделенных ракет на цели по расчетным траекториям с расчетными скоростями и передают их на РН и отделенные ракеты; отличающийся тем, что на своих объектах определяют их текущие координаты и скорости и передают их в ОНС; в ОНС определяют траектории целей, а также траектории своих объектов и прогнозируют их продолжение; в ОНС прогнозируют траектории и скорости движения обломков, которые образуются при столкновении ракеты с точкой прицеливания в каждом месте продолжения траектории каждой цели; в ОНС определяют координаты мест уничтожения каждой цели, в которых вероятность причинения ущерба своим объектам обломками минимальна на продолжении траектории каждой цели; в ОНС определяют текущие координаты места уничтожения каждой цели на продолжении ее траектории и время появления цели там; в ОНС определяют также время выхода РН на встречный курс.
