УСТРОЙСТВО ДЛЯ ВОССТАНОВЛЕНИЯ ИЗОЛЯЦИИ ОБМОТОК АКТИВНЫХ МАГНИТНЫХ ПОДВЕСОВ Российский патент 2025 года по МПК H02K15/12

Изобретение относится к области восстановления и усиления электрической изоляции активных магнитных подвесов, применяемых в высокоскоростных роторных машинах, таких как турбодетандеры.

Известна установка для вакуумной пропитки и сушки твердой изоляции высоковольтных вводов и активных частей трансформатора (RU 49392 U1, от 18.01.2005), которая содержит рабочую камеру и нагревательные элементы, позволяющие осуществлять вакуумную пропитку и сушку изоляций обмоток электрических машин.

Недостатком данной установки является отсутствие возможности восстановления поврежденной изоляции катушки.

Наиболее близким аналогом – прототипом по отношению к заявляемому изобретению является установка для электротермовакуумного восстановления и ремонта изоляции электротехнических изделий (RU 2191461 от 14.05.2001), содержащая вакуумный насос, трубопроводы с запорными устройствами, группы параллельных связанных с атмосферой емкостей, индукционные нагреватели, термопары и вакуумметр.

Недостатком данной установки являются сложность конструкции и необходимость полного разбора активных магнитов.

Задачей, на решение которой направлено заявляемое изобретение, является устранение пробоев изоляции катушек и восстановление работоспособности активных магнитных подвесов турбодетандерного агрегата.

Технический результат заключается в восстановлении целостности изоляции обмоток активных магнитов путем заполнения компаундом межвиткового пространства в условиях вакуума, без разбора электромагнита.

Указанная задача решается, а технический результат достигается за счет того, что устройство для восстановления изоляции активных магнитных подвесов включает крышку со штуцером для присоединения вакуумного насоса, установленный на ней вакуумметр, основание с дренажным патрубком и запорным устройством, отличающееся тем, что герметичная камера для создания вакуума образуется путем стыковки и стягивания крепежными шпильками и гайками между собой основания, корпуса восстанавливаемого электромагнита и крышки, содержащее уплотнительную прокладку для герметизации стыка между корпусом электромагнита и основанием, профильную прокладку для герметизации стыка между корпусом электромагнита и крышкой и уплотнения выхода силового кабеля, стакан с дренажными канавками на торце, установленный во внутреннюю полость электромагнита.

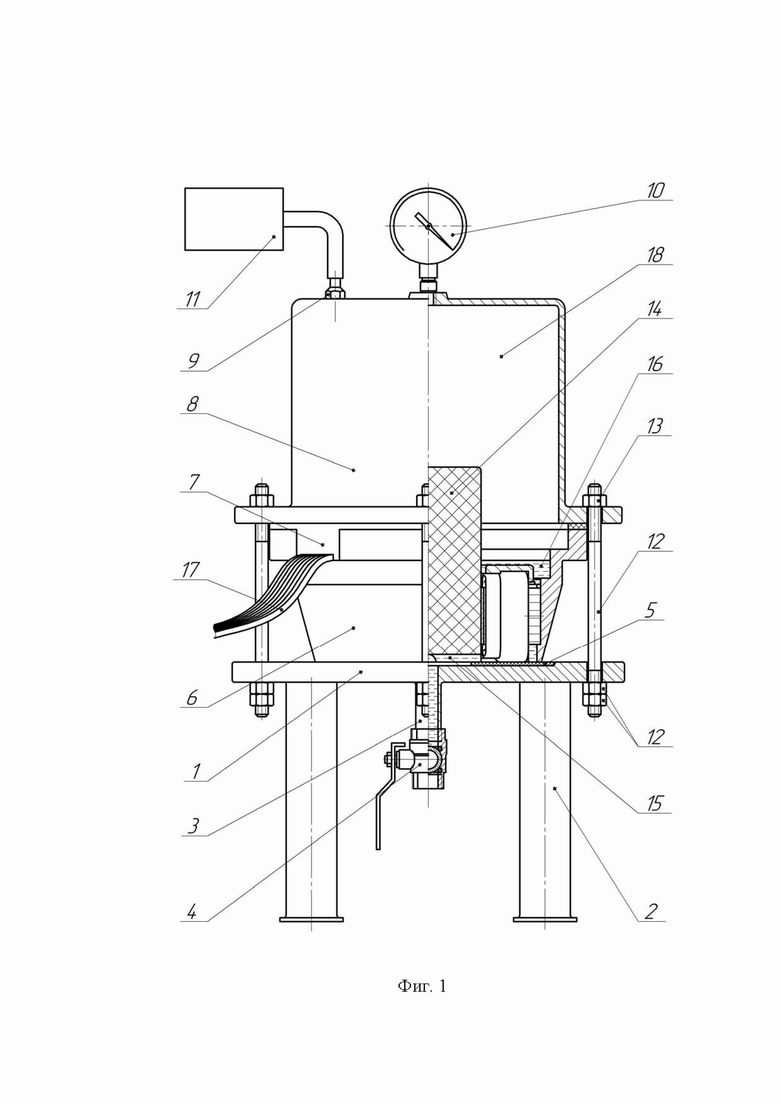

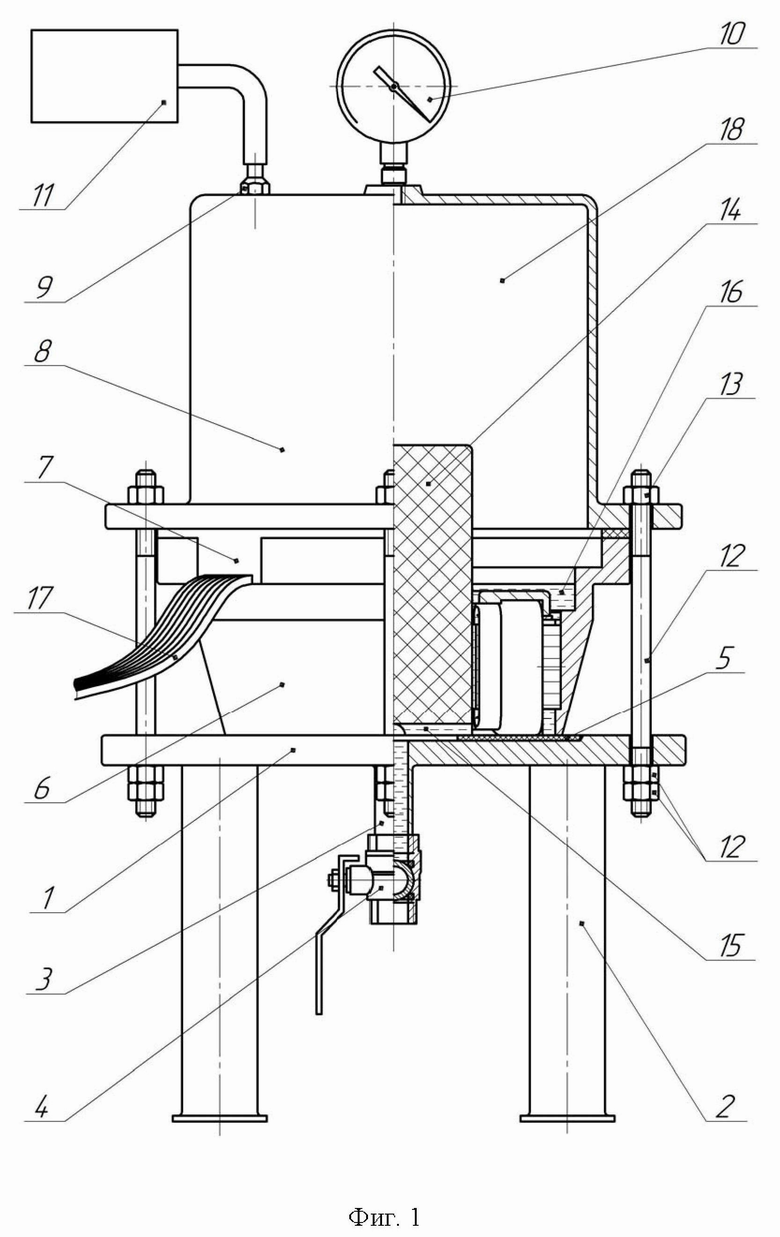

На фиг.1 показан общий вид устройства для восстановления изоляции обмоток активных магнитных подвесов.

Устройство для восстановления изоляции активных магнитных подвесов содержит основание (1) на опорах (2) с дренажным патрубком (3) и запорным устройством (4), на которое установлена прокладка (5), восстанавливаемый электромагнит (6), профильная прокладка (7), крышка (8), со штуцером (9) и вакуумметром (10), вакуумный насос (11), крышка (8) с основанием (1), стянута шпильками (12) и гайками (13), во внутренней полости электромагнита (6), установлен стакан (14).

Устройство работает следующим образом. На основание (1) устанавливают уплотнительную прокладку (5), на которую устанавливают промытый и просушенный электромагнит (6), для экономии компаунда (16) во внутреннюю полость электромагнита (6) устанавливают стакан (14), который имеет дренажные канавки (15) на торце, закрывают запорное устройство (4). Во внутреннюю полость электромагнита (6) заливают компаунд (16) до уровня, чтобы катушки электромагнита оказались полностью погружены в компаунд (16). После чего устанавливают профильную прокладку (7), герметизирующую стык между электромагнитом (6) и крышкой (8) и выход проводов (17) электромагнита (6). На профильную прокладку (7) устанавливают крышку (8) и стягивают с основанием (1) с помощью шпилек (12) и гаек (13), при этом образуется герметичная камера (18). К штуцеру (9) подсоединяют и запускают вакуумный насос (11), создавая отрицательное давление в камере (18), выдерживают регламентное время (в зависимости от компаунда). За счёт разрежения компаунд (16) проникает в труднодоступные участки магнита и равномерно распределяется, заполняя межвитковое пространство обмоток, также из состава компаунда (16) удаляются газовые включения. После чего вакуумный насос останавливают и отсоединяют от штуцера (9) для восстановления давления до атмосферного, открывают запорное устройство (4) для слива компаунда (16). Крышку (8) снимают и электромагнит (6) оставляют до полного высыхания. После полимеризации компаунда, при необходимости процедуру повторяют 1-3 раза.

В результате вакуумной пропитки компаундом электромагнита с помощью устройства удалось восстановить межвитковую изоляцию катушек активного магнитного подвеса и работоспособность турбодетандерного агрегата.

Изобретение относится к электротехнике. Техническим результатом является восстановление целостности изоляции обмоток активных магнитов путем заполнения компаундом межвиткового пространства в условиях вакуума без разбора электромагнита. Устройство для восстановления изоляции активных магнитных подвесов содержит крышку со штуцером для присоединения вакуумного насоса, установленный на ней вакуумметр, основание с дренажным патрубком и запорным устройством. Герметичная камера для создания вакуума образуется путем стыковки и стягивания крепежными шпильками и гайками между собой основания, корпуса восстанавливаемого электромагнита и крышки. Содержит профильную и уплотнительную прокладки. Для уменьшения расхода компаунда во внутреннюю полость электромагнита устанавливается стакан с дренажными канавками на торце. 1 ил.

Устройство для восстановления изоляции активных магнитных подвесов, включающее крышку со штуцером для присоединения вакуумного насоса, установленный на ней вакуумметр, основание с дренажным патрубком и запорным устройством, отличающееся тем, что герметичная камера для создания вакуума образуется путем стыковки и стягивания крепежными шпильками и гайками между собой основания, корпуса восстанавливаемого электромагнита и крышки, содержит уплотнительную и профильную прокладку, стакан с дренажными канавками на торце.
