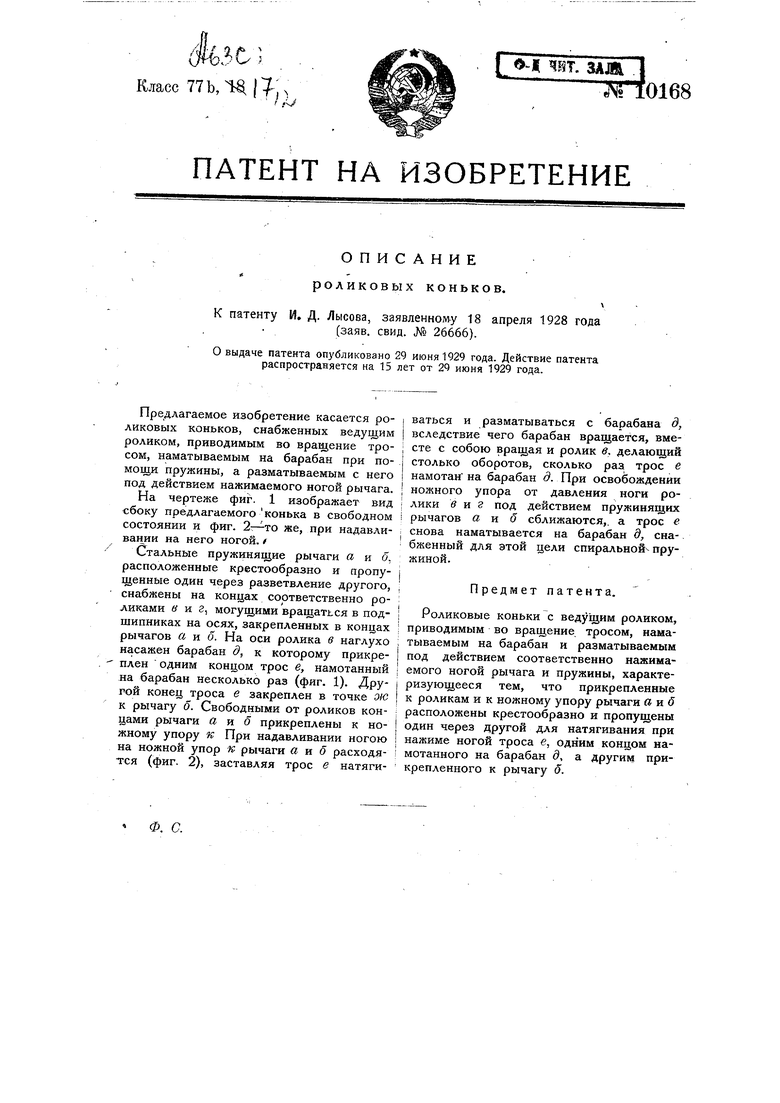

Роликовые коньки Советский патент 1929 года по МПК A63C17/12

Предлагаемое изобретение касается роликовых коньков, снабженных ведущим роликом, приводимым во вращение тросом, наматываемым на барабан при помощи пружины, а разматываемым с него под действием нажимаемого ногой рычага.

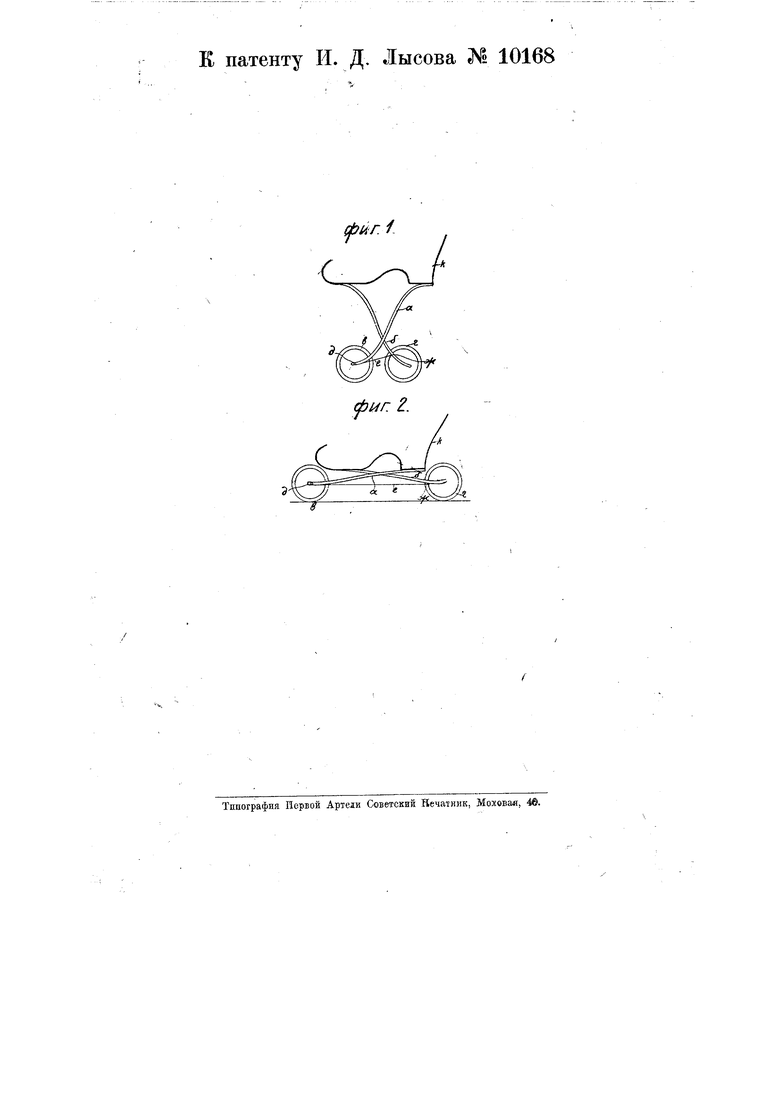

На чертеже фиг. 1 изображает вид сбоку предлагаемого конька в свободном состоянии и фиг. же, при надавливании на него ногой. /

Стальные пружинящие рычаги а к б. расположенные крестообразно и пропущенные один через разветвление другого, снабжены на концах соответственно роликами tf и г, могущими вращаться в подшипниках на осях, закрепленных в концах рычагов а я б. На оси ролика в наглухо насажен барабан д, к которому прикреплен одним концом трос е, намотанный на барабан несколько раз (фиг. 1). Другой конец троса е закреплен в точке ою к рычагу б. Свободными от роликов концами рычаги а и б прикреплены к ножному упору к При надавливании ногою на ножной упор к рычаги а и б расходятся (фиг. 2), заставляя трос е натягиваться и разматываться с барабана д, вследствие чего барабан вращается, вместе с собою вращая и ролик в, делающий столько оборотов, сколько раз трос е намотан на барабан д. При освобождении ножного упора от давления ноги ролики виг под действием пружинящих рычагов а н б сближаются,, а трос f снова наматывается на барабан д, снабженный для этой цели спиральной пружиной.

Предмет патента.

Роликовые коньки с ведущим роликом, приводимым во вращение тросом, наматываемым на барабан и разматываемым под действием соответственно Нс1жимаемого ногой рычага и пружины, характеризующееся тем, что прикрепленные к роликам и к ножному упору рычаги а нб расположены крестообразно и пропущены один через другой для натягивания при нажиме ногой троса е, одним концом намотанного на барабан д, а другим прикрепленного к рычагу б.

/г/

fmr. г.
