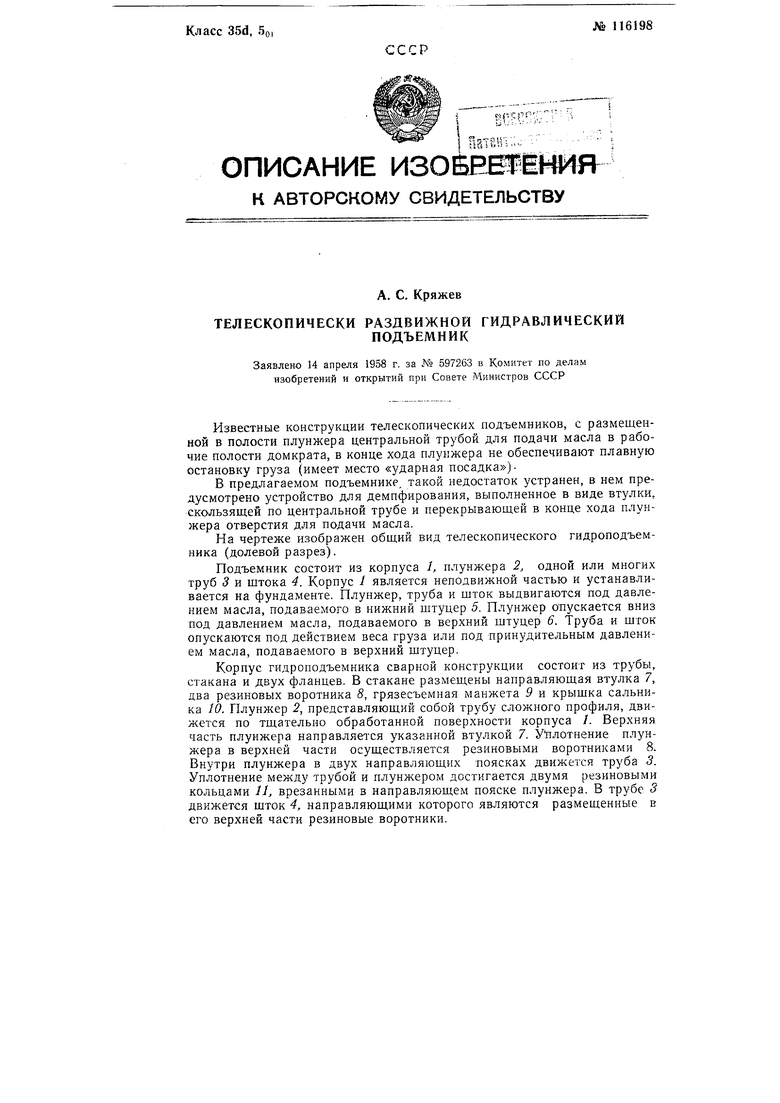

Телескопически раздвижной гидравлический подъемник Советский патент 1958 года по МПК B66F3/24

Известные конструкции телескопических подъемников, с размещенной в полости плунжера центральной трубой для подачи масла в рабочие полости домкрата, в конце хода плунжера не обеспечивают плавную остановку груза (имеет место «ударная посадка)В предлагаемом подъемнике, такой недостаток устранен, в нем предусмотрено устройство для демпфирования, выполненное в виде втулки, скользящей по центральной трубе и перекрывающей в конце хода плунжера отверстия для подачи масла.

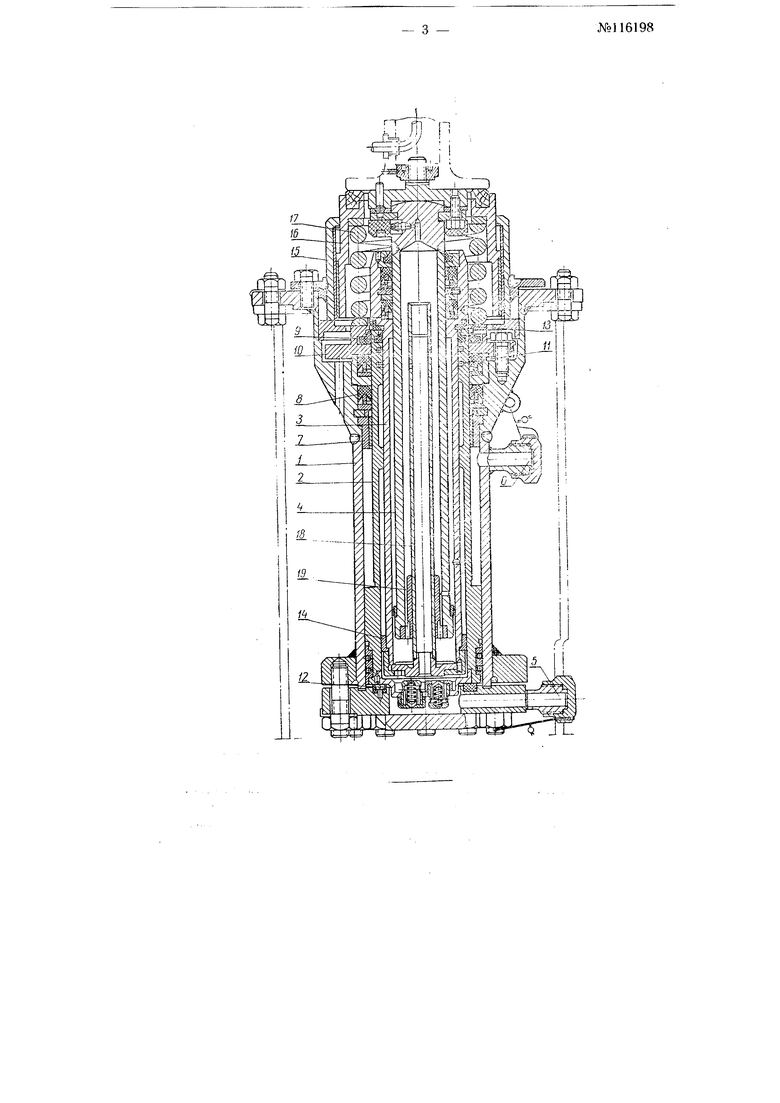

На чертеже изображен общий вид телескопического гидроподъемника (долевой разрез).

Подъемник состоит из корпуса /, плунжера 2, одной или многих труб 3 и штока 4. Корпус / является неподвижной частью и устанавливается на фундаменте. Плунжер, труба и шток выдвигаются под давлением масла, подаваемого в нижний штуцер 5. Плунжер отпускается вниз под давлением масла, подаваемого в верхний штуцер 6. Труба и шток опускаются под действием веса груза или под принудительным давлением масла, подаваемого в верхний штуцер.

Корпус гидроподъемника сварной конструкции состоит из трубы, стакана и двух фланцев. В стакане размещены направляющая втулка 7, два резиновых воротника 8, грязесъемная манжета 9 и крышка сальника 10. Плунжер 2, представляющий собой трубу сложного профиля, движется по тщательно обработанной поверхности корпуса /. Верхняя часть плунжера направляется указанной втулкой 7. Уплотнение плунжера в верхней части осуществляется резиновыми воротниками 8. Внутри плунжера в двух направляющих поясках движется труба 3. Уплотнение между трубой и плунжером достигается двумя резиновыми кольцами //, врезанными в направляющем пояске плунжера. В трубе 3 движется щток 4, направляющими которого являются размещенные в его верхней части резиновые воротники.

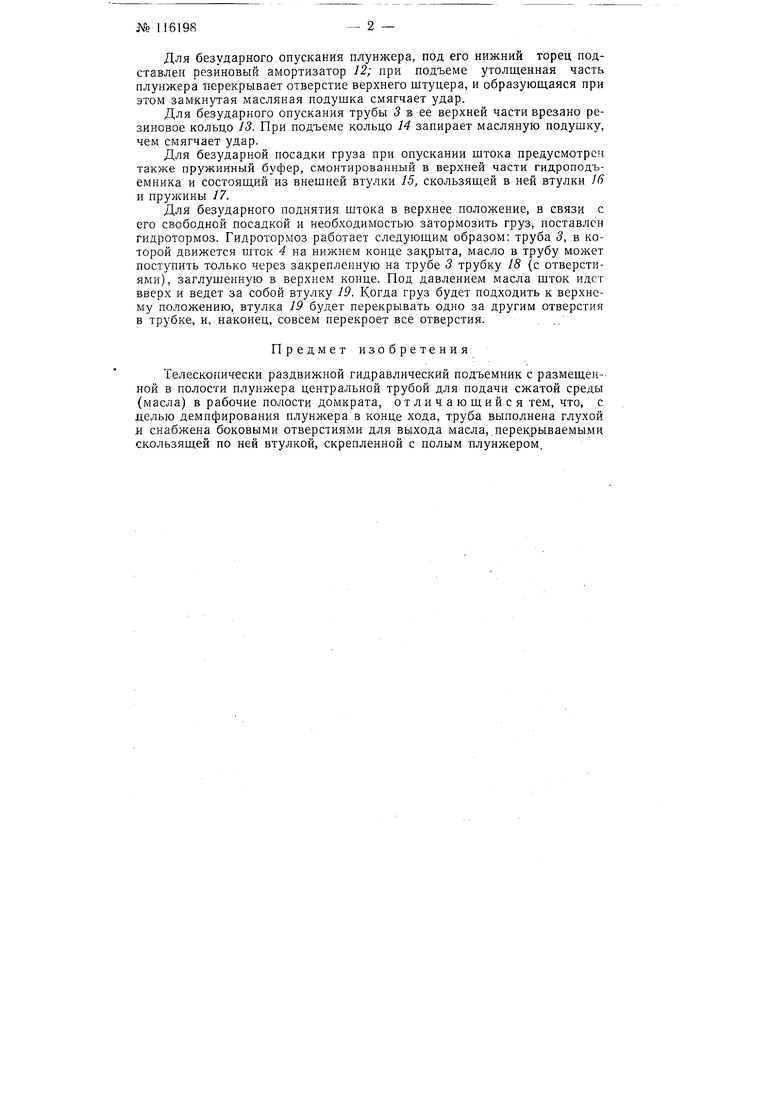

№ 116198- 2 -

Для безударного опускания плунжера, под его нижний торец подставлен резиновый амортизатор 12; при подъеме утолщенная часть плунжера перекрывает отверстие верхнего штуцера, и образующаяся при этом замкнутая масляная подушка смягчает удар.

Для безударного опускания трубы 3 в ее верхней части врезано резиновое кольцо 13. При подъеме кольцо 14 запирает масляную подушку, чем смягчает удар.

Для безударной посадки груза при опускании штока предусмотрен также пружинный буфер, смонтированный в верхней части гидроподъемника и состоящий из внешней втулки 15, скользящей в ней втулки 16 и пружины 17.

Для безударного поднятия штока в верхнее положение, в связи с его свободной посадкой и необходимостью затормозить груз, поставлен гидротормоз. Гидротормоз работает следующим образом: труба 3, в которой движется шток 4 на нижнем конце закрыта, масло в трубу может поступить только через закрепленную на трубе 3 трубку 18 (с отверстиями), заглушенную в верхнем конце. Под давлением масла шток идет вверх и ведет за собой втулку 19. Когда груз будет подходить к верхнему положению, втулка 19 будет перекрывать одно за другим отверстия в трубке, и, наконец, совсем перекроет все отверстия.

Предмет изобретения

Телескопически раздвижной гидравлический подъемник с размещенной в полости плунжера центральной трубой для подачи сжатой среды (масла) в рабочие полости домкрата, отличающийся тем, что, с делью демпфирования плунл ера в конце хода, труба выполнена глухой .и снабжена боковыми отверстиями для выхода масла, перекрываемыми скользящей по ней втулкой, скрепленной с полым плунжером.
