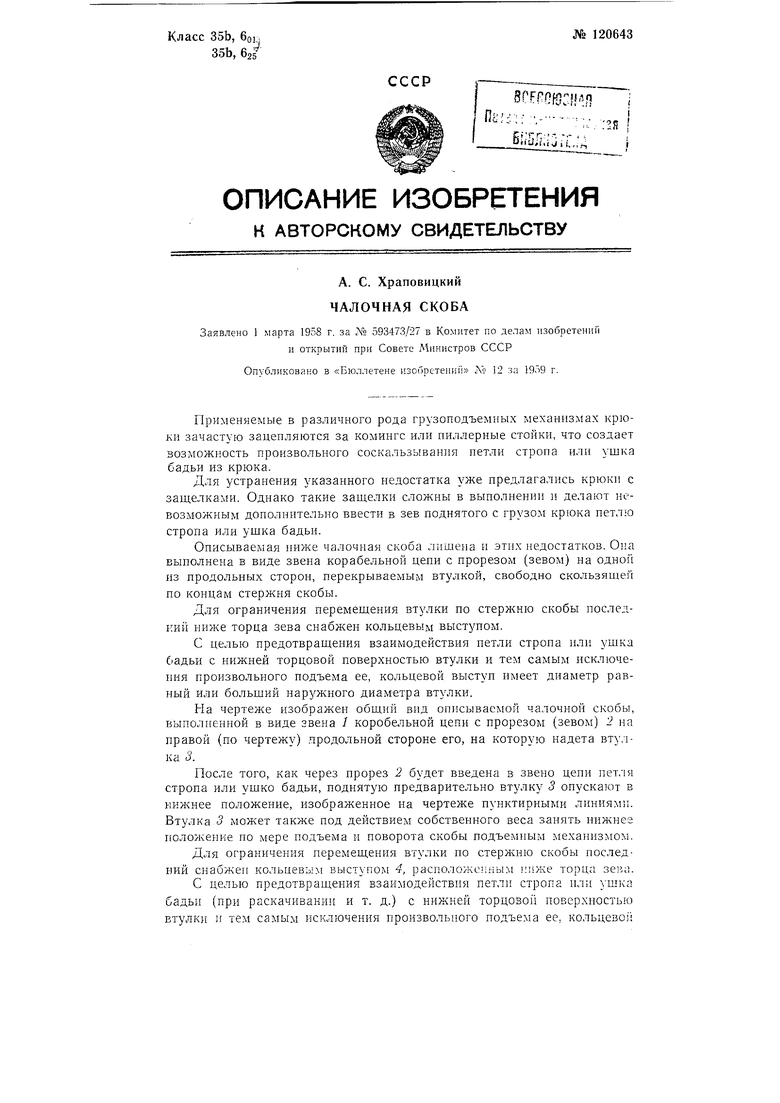

Чалочная скоба Советский патент 1959 года по МПК B66C1/58 B66C1/12

Применяемые в различного рода грузоподъемных механизмах крюки зачастуро заценляются за комингс или ниллерные стойки, что создает возможность произвольного соскальзывания нетли стропа или ушка бадьи из крюка.

Для устранения указанного недостатка уже предлагались крюки с заш,елками. Однако такие защелки сложны в выполнении и делают невозможным дополнительно ввести в зев поднятого с грузом крюка петлю стропа или ушка бадьи.

Описываемая ниже чалочная скоба лишена и этих недостатков. Она выполнена в виде звена корабельной цепи с прорезом (зевом) на одной из продольных сторон, перекрываемым втулкой, свободно скользящей по концам стержня скобы.

Для ограничения неремеш:ения втулки по стержню скобы последний ниже торца зева снабжен кольцевым выступом.

С целью предотвращения взаимодействия петли стропа или ушка бадьи с нижней торцовой поверхностью втулки и тем самым исключения произвольного подъема ее, кольцевой выступ имеет диаметр равный или больший наружного диаметра втулки.

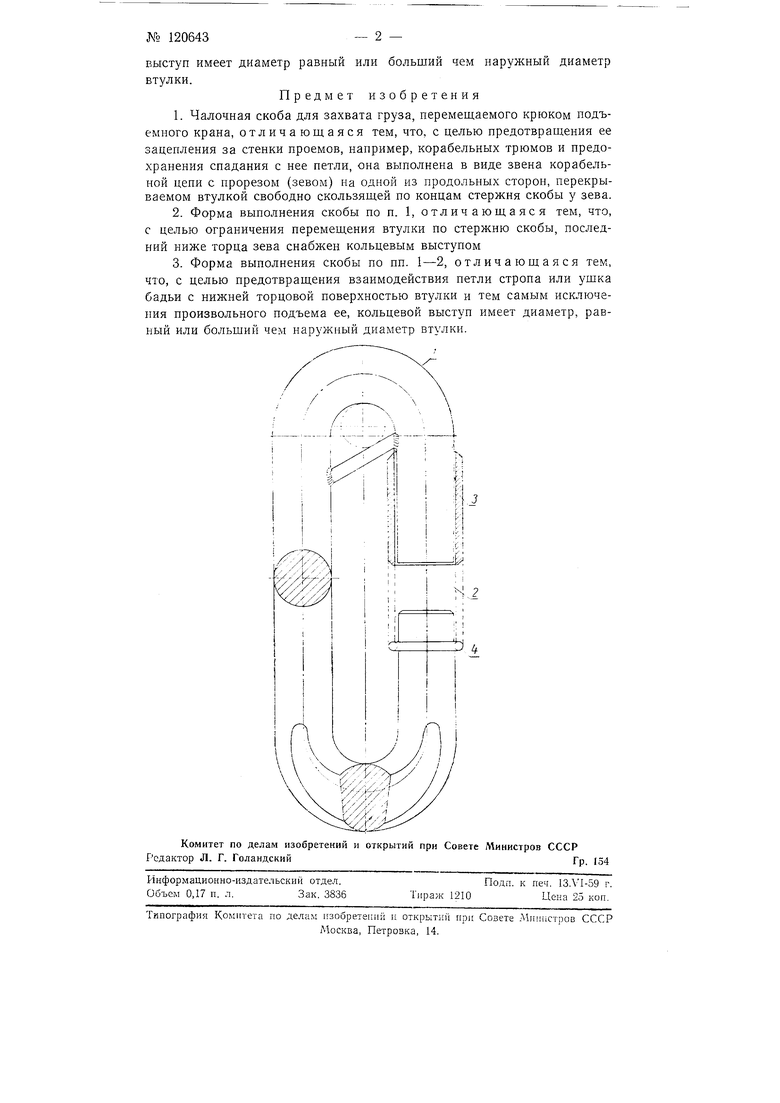

На чертеже изображен обший вид описываемой чалочной скобы, выполненной в виде эвена / коробельной цепи с прорезом (зевом) 2 на правой (по чертежу) продольной стороне его, на которую надета втулка 3.

После того, как через прорез 2 будет введена в звено цепи петля стропа или ушко бадьи, поднятую предварительно втулку 5 опускают в нижнее положение, изображенное на чертеже пунктирными линиями. Втулка 3 может также под действием собственного веса занять нижнее положение по мере подъема и поворота скобы подъемным механизмом.

Для ограничения неремеш;ения втулки по стержню скобы последний снабжен кольцевым выступом 4, расположенным ниже торца зева.

С целью предотвращения взаимодействия петли стропа или ушка бадьи (при раскачивании и т. д.) с нижней торцовой поверхностью втулки и тем самым исключения произвольного подъема ее. кольцево ;
