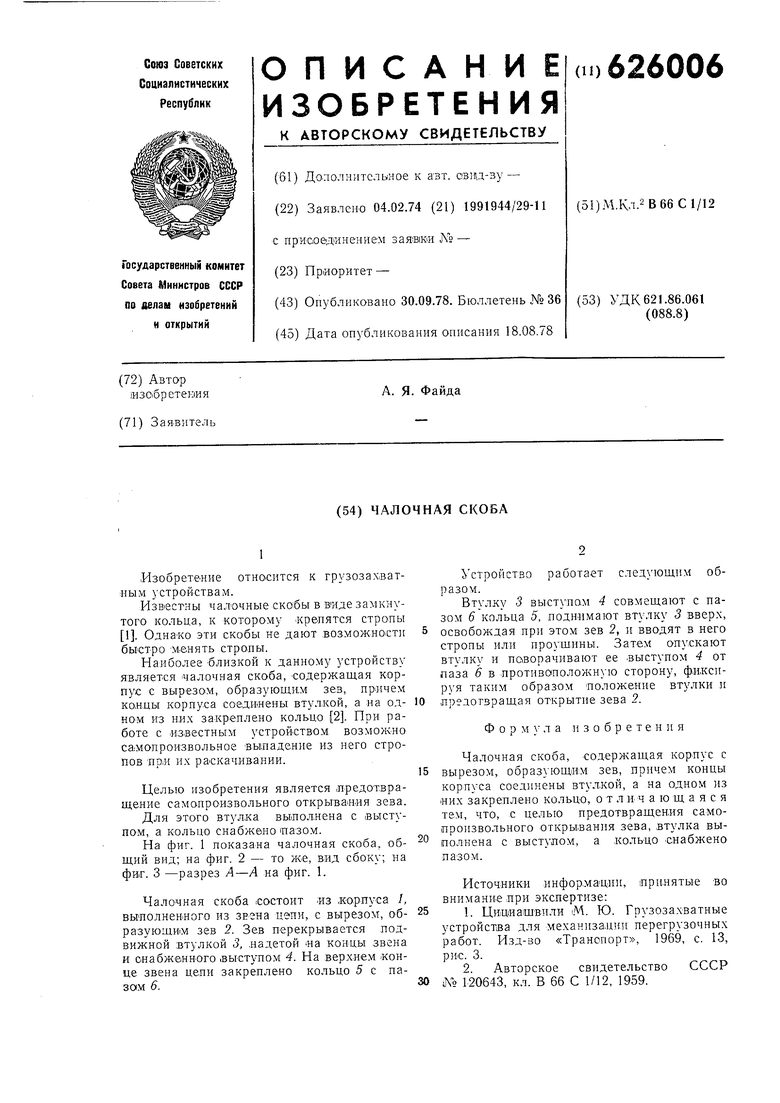

Чалочная скоба Советский патент 1978 года по МПК B66C1/12

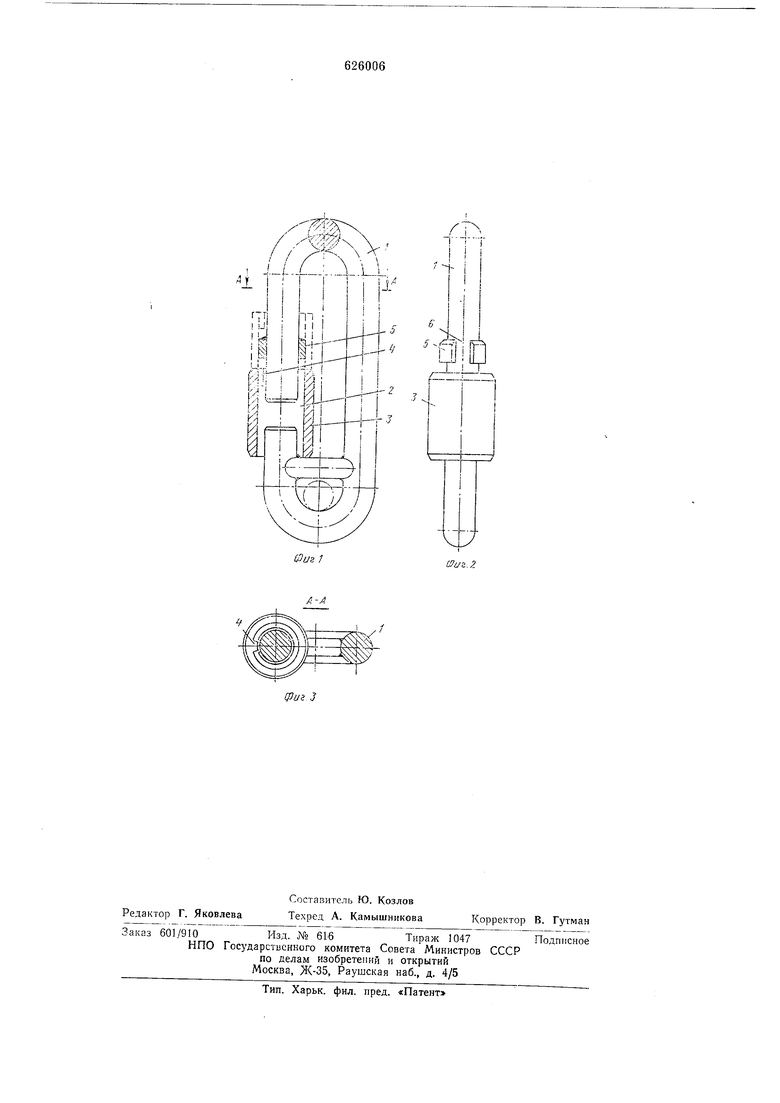

Изобретение относится к грузозах:ват«ым устройствам. Известны чалочные ско:бы в виде замкнутого кольца, к которому -крепятся стропы 1. Однако эти скобы не дают возможности быстро менять стролы. Наиболее близкой к данному устройству является чалочная скоба, содержащая корпус с вырезо м, образующим зев, пратем ко.нды корпуса соединены втулкой, а на одном из них закреплено кольцо 2. При работе с известным устройством возможно са:мопроизвольное выпадение из него стропов пр« их раскачивании. Целью изобретения является .предотвращение самопроизвольного открывания зева. Для этого втулка вьшоднена с выступом, а кольцо снабжено пазом. На фиг. 1 показана чалочная скоба, общий вид; на фиг. 2 - то же, вид сбоку; на фИ|Г. 3 -разрез А-Л на фиг. 1. Чалочная скоба состоит из .корпуса /, вьшолненного из зрена цэпи, с вырезом, образующим зев 2. Зев перекрывается подвижной втулкой 3, .надетой «а концы звена и снабженного .выступом 4. На верхнем -конце звена цепи закреплено кольцо 5 с пазом 6. Устройство работает следующим образом. Втулку 3 выступом 4 совмещают с пазом 6 кольца 5, поднимают втулку 3 вверх, освобождая при этом зев 2, и вводят в него стропы или проущлны. Затем опускают втулку и поворачивают ее выступом 4 от паза 6 в противоположную сторону, фиксируя таким образом положение втулки и предотвращая открытие зева 2. Ф о р м } л а изобретения Чалочная скоба, содержащая корпус с вырезом, образующим зев, причем концы корпуса соединены втудкой, а на одном из «их закреплено кольцо, о т л и ч а ю щ а я с я тем, что, с целью предотвращения самопроизвольного открывания зева, втулка выполнена с выступом, а кольцо снабжено пазом. Источники инфор.мации, принятые во внимание при экспертизе: 1.Цищиашвили iM. Ю. Грузозахватные устройства для механизации перегрузочных работ. Изд-во «Транспорт, 1969, с. 13, рис. 3. 2.Авторское свидетельство СССР Jsb 1,20643, кл. В 66 С 1/12, 1959.
