Трубодержатель Советский патент 1986 года по МПК E21B19/10

Изобретение относится к области горной промышленности, в частности к устройствам, используемым при проведении спуско-подъ- емных операций с бурильными трубами при бурении скважин.

Целью изобретения является упрощение конструкции и повышение надежности в работе.

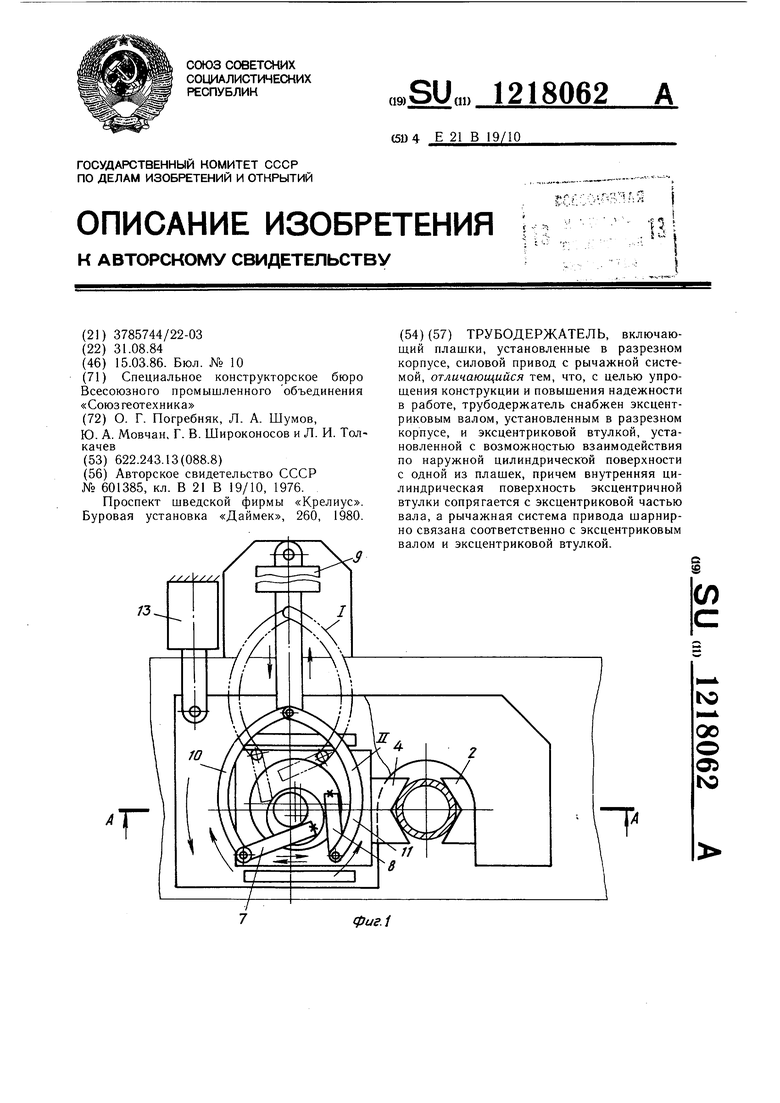

На фиг. 1 схематически изображен тру- бодержатель, вид в плане; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - кинематическая схема эксцентрикового механизма; на фиг. 4 - схема компоновки трубодержа- теля и трубораскрепителя на мачте.

Трубодержатель содержит разрезной корпус 1, выполненный из двух плит, между которыми жестко закреплена плашка 2 и по.авижно - ползун 3 с жестко установленной на нем плашкой 4. В ползуне 3 смонтирован эксцентриковый вал 5 с возмож- ностью поворота в корпусе 1, взаимодейстОт силового гидроцилиндра 9 (фиг. 1 через звенья 10 и 11, связанные шарнирн с рычагами 7 и 8, движение передаетс на эксцентриковые вал 5 и втулку 6. При этом врашение последних происходит в разны стороны (на фиг. 3 показано стрелками) Положение I (фиг. 1) звеньев 10 и 11 соот ветствует открытому трубодержателю. В этом случае (см. фиг. 3) ось эксцентриситета вала 5 находится в точке 01, а втулки 6 - в 02. При повороте рычагов 7 и 8 на 90° эксцентриковый вал 5 может смещаться на величину эксцентриситета е, т. е. ось 01 переходит в точку 03, а ось втулки 6, поворачиваясь вокруг мгновенного центра О-О, ,5 перемещается в точку 04, на величину до 2е, что соответствует расстоянию Зе и положению II (фиг. 1). Причем на эту же величину перемешается ползун 3 с плашкой 4, позволяя осуществлять в этом интервале движения зажим трубы 12. Система зажима

10

,

эксцентриситетов вала 5 и втулки б, тем самым обеспечивается возможность самоустановки плашки 4 по бурильной трубе 12. Трубодержатель для выполнения функций трубораскрепителя может быть снабжен дополнительным силовым гидроцилиндром 13, шток которого шарнирно соединен с корпу- сом 1.

На фиг. 4 представлена схема компоновки на мачте 14 трубораскреиителя 15 и трубо- держателя 16.

Трубодержатель работает следующим

30

образом.

щим снятием в нем давления.

При выполнении устройством функций трубораскрепителя давление подается в си ловои гидроцилиндр 13, шток которого перемещаясь, поворачивает корпус 1 с усили- ем, обеспечивающим страгивание затянутого резьбового соединения, поскольку центром поворота корпуса 1 является зажатая труба 12.

При помощи цилиндра 9 плашки открываются, освобождая трубу 12, а обратным ходом цилиндра 13 устройство возвращается в исходное положение.

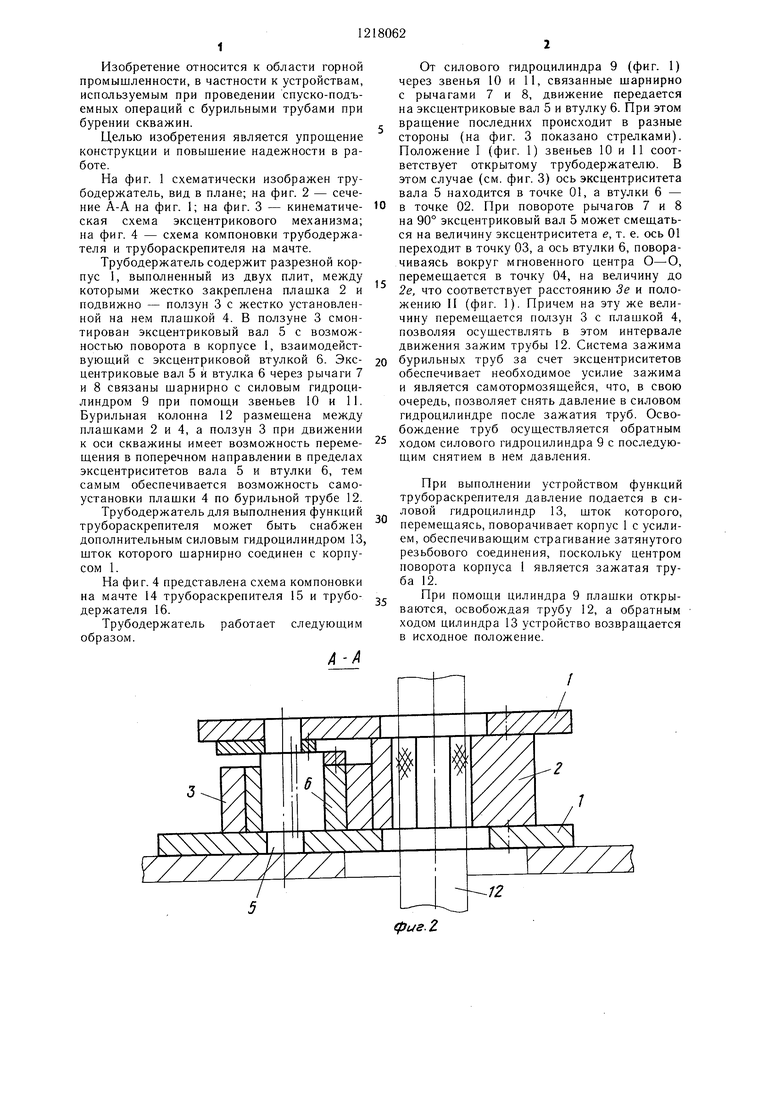

А-А

От силового гидроцилиндра 9 (фиг. 1) через звенья 10 и 11, связанные шарнирно с рычагами 7 и 8, движение передается на эксцентриковые вал 5 и втулку 6. При этом врашение последних происходит в разные стороны (на фиг. 3 показано стрелками). Положение I (фиг. 1) звеньев 10 и 11 соответствует открытому трубодержателю. В этом случае (см. фиг. 3) ось эксцентриситета вала 5 находится в точке 01, а втулки 6 - в 02. При повороте рычагов 7 и 8 на 90° эксцентриковый вал 5 может смещаться на величину эксцентриситета е, т. е. ось 01 переходит в точку 03, а ось втулки 6, поворачиваясь вокруг мгновенного центра О-О, 5 перемещается в точку 04, на величину до 2е, что соответствует расстоянию Зе и положению II (фиг. 1). Причем на эту же величину перемешается ползун 3 с плашкой 4, позволяя осуществлять в этом интервале движения зажим трубы 12. Система зажима

0

,

щим снятием в нем давления.

При выполнении устройством функций трубораскрепителя давление подается в си ловои гидроцилиндр 13, шток которого перемещаясь, поворачивает корпус 1 с усили- ем, обеспечивающим страгивание затянутого резьбового соединения, поскольку центром поворота корпуса 1 является зажатая труба 12.

При помощи цилиндра 9 плашки открываются, освобождая трубу 12, а обратным ходом цилиндра 13 устройство возвращается в исходное положение.

фиг.г

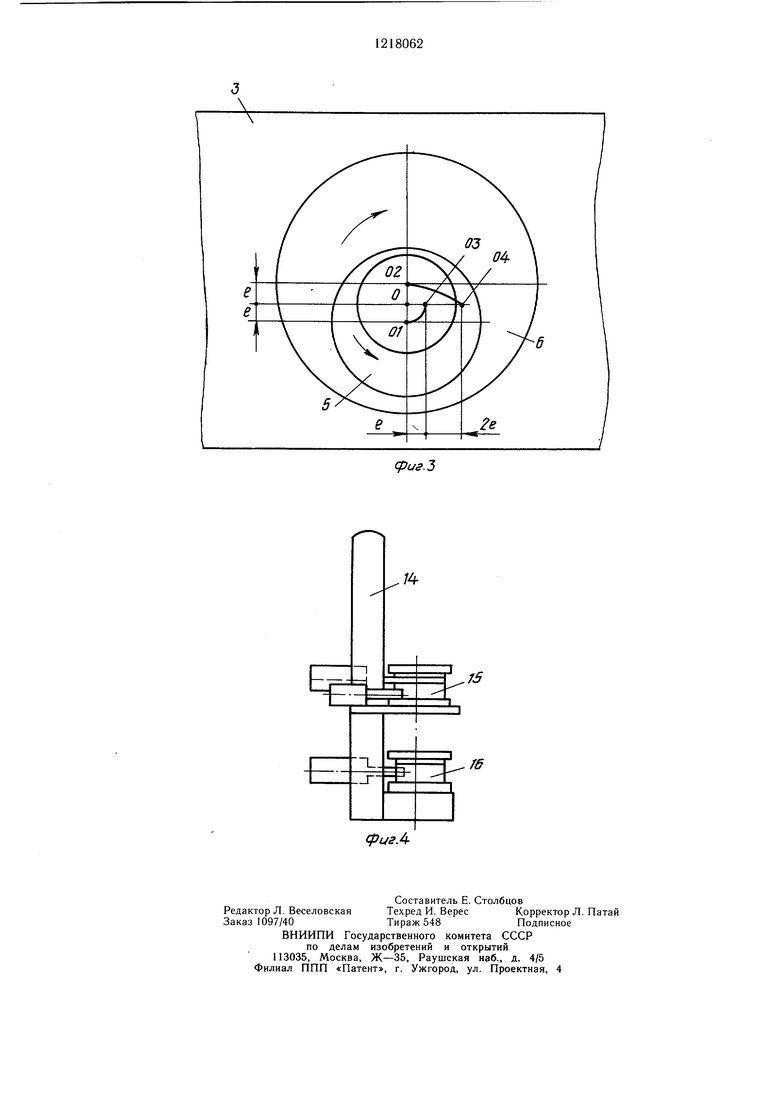

сриг.З
