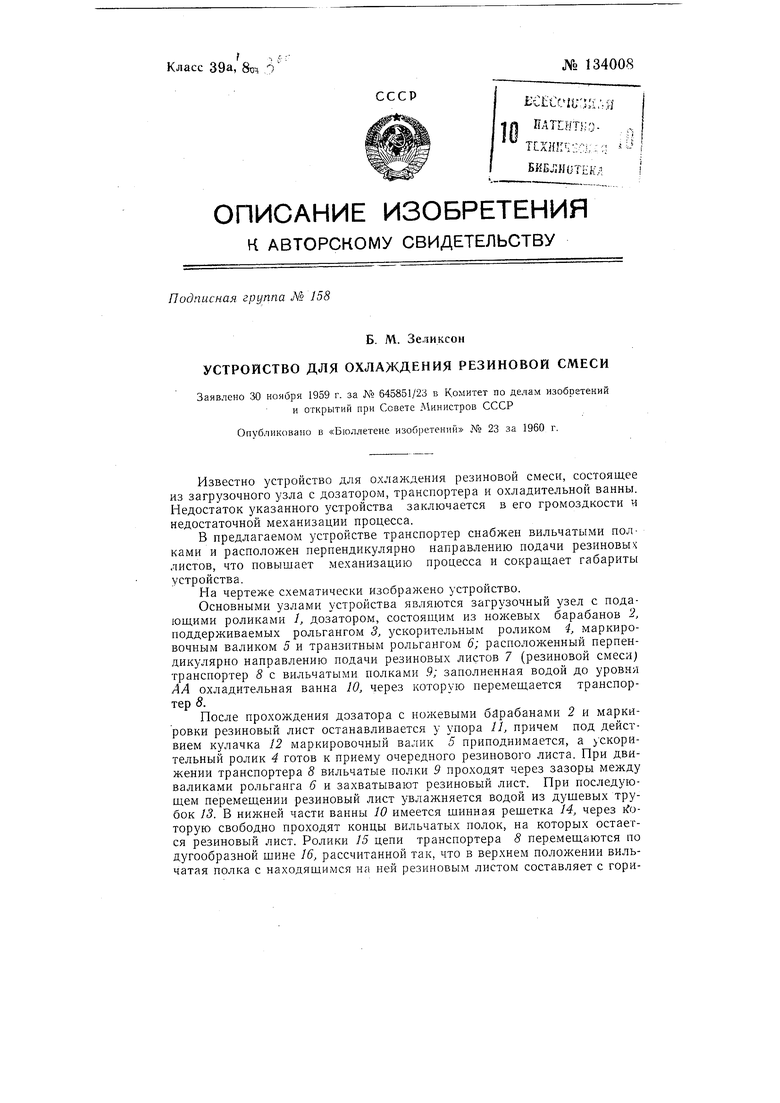

Устройство для охлаждения резиновой смеси Советский патент 1960 года по МПК B29B13/04

Известно устройство для охлаждения резиновой смеси, состоящее из загрузочного узла с дозатором, транспортера и охладительной ванны. Недостаток указанного устройства заключается в его громоздкости и недостаточной механизации процесса.

В предлагаемом устройстве транспортер снабжен вильчатыми полками и расположен перпендикулярно направлению подачи резиновых листов, что повышает механизацию процесса и сокращает габариты устройства.

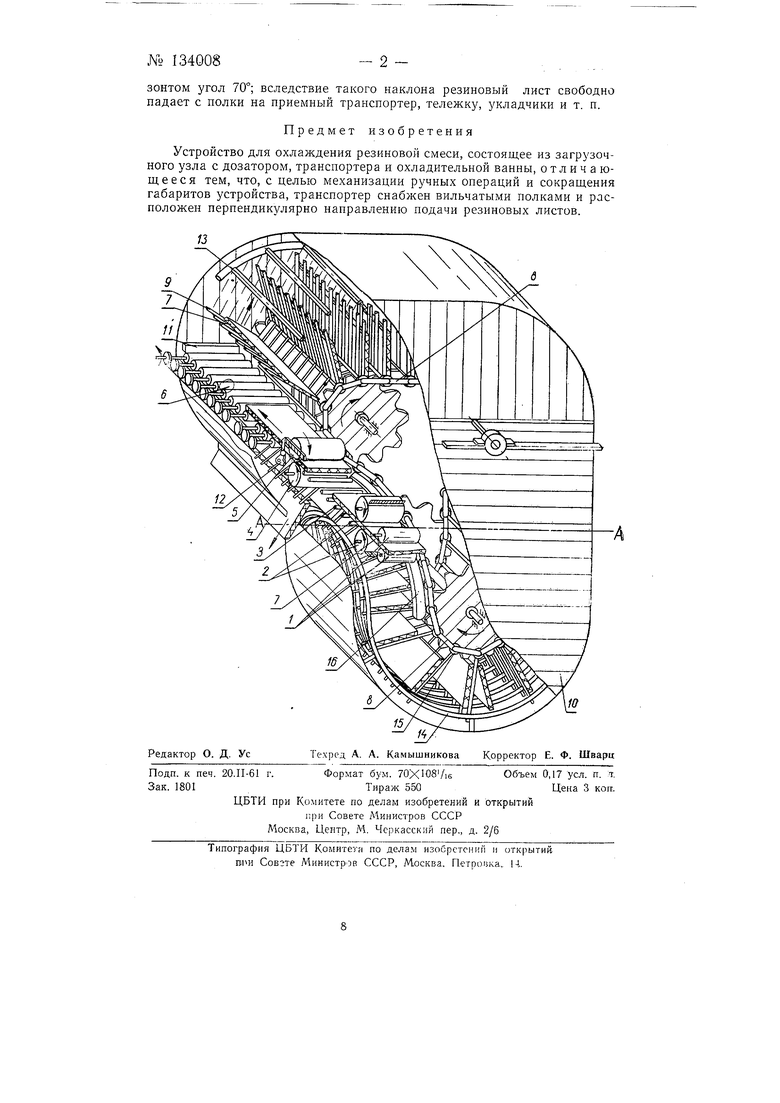

На чертеже схематически изображено устройство.

Основными узлами устройства являются загрузочный узел с подающими роликами /, дозатором, состоящим из ножевых барабанов 2, поддерживаемых рольгангом 3, ускорительным роликом 4, маркировочным валиком 5 и транзитным рольгангом 6; расположенный перпендикулярно направлению подачи резиновых листов 7 (резиновой смеси) транспортер 8 с вильчатыми полками 9; заполненная водой до уровня АА охладительная ванна 10, через которую перемещается транспортер 8.

После прохождения дозатора с ножевыми барабанами 2 и маркировки резиновый лист останавливается у упора 11, причем под действием кулачка 12 маркировочный валик 5 приподнимается, а ускорительный ролик 4 готов к приему очередного резинового листа. При движении транспортера 8 вильчатые полки 9 проходят через зазоры между валиками рольганга 6 и захватывают резиновый лист. При последующем перемещении резиновый лист увлажняется водой из дущевых трубок 13. В нижней части ванны 10 имеется шинная решетка 14, через i oторую свободно проходят концы вильчатых полок, на которых остается резиновый лист. Ролики 15 цепи транспортера 8 перемещаются по дугообразной щине 16, рассчитанной так, что в верхнем положении вильчатая полка с находящимся на ней резиновым листом составляет с гори
