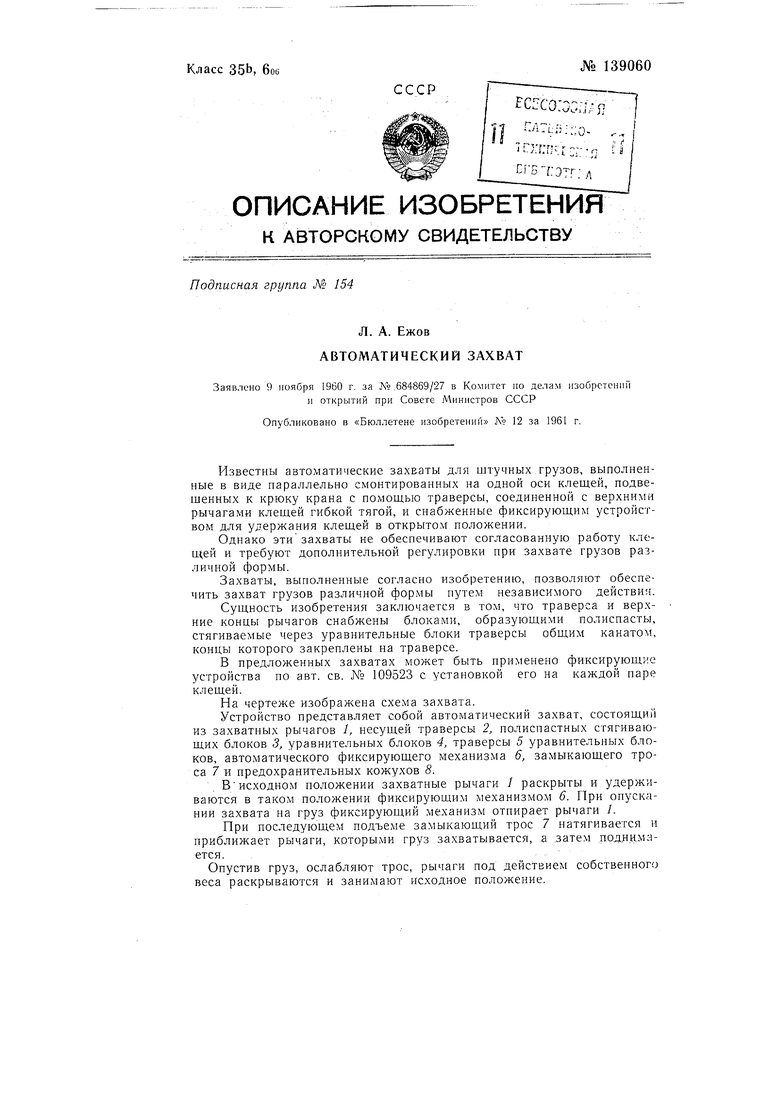

Автоматический захват Советский патент 1961 года по МПК B66C1/42

Известны автоматические захваты для штучных грузов, выполненные в виде параллельно смонтированных на одной оси клещей, подвешенных к крюку крана с помош,ыо траверсы, соединенной с верхними рычагами клеш,ей гибкой тягой, и снабженные фиксируюш,им устройством для удержания клещей в открытом положении.

Однако эти захваты не обеспечивают согласованную работу клещей и требуют дополнительной регулировки при захвате грузов различной формы.

Захваты, выполненные согласно изобретению, позволяют обеспечить захват грузов различной формы путем независимого действия.

Сущность изобретения заключается в том, что траверса и верхние концы рычагов снабжены блоками, образующими полиспасты, стягиваемые через уравнительные блоки траверсы общим канатом, концы которого закреплены на траверсе.

В предложенных захватах может быть применено фиксирующие устройства по авт. св. № 109523 с установкой его на каждой паре клещей.

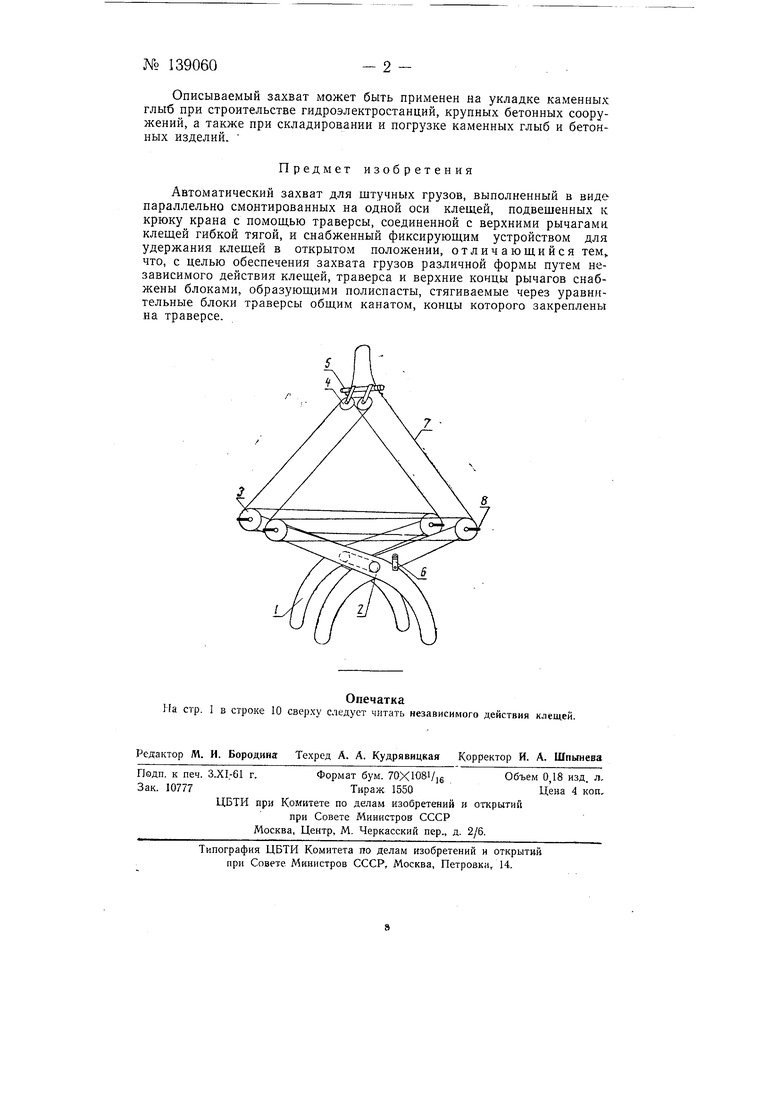

На чертеже изображена схема захвата.

Устройство представляет собой автоматический захват, состоящий из захватных рычагов /, несущей траверсы 2, полиспастных стягивающих блоков 3, уравнительных блоков 4, траверсы 5 уравнительных блоков, автоматического фиксирующего механизма 6, замыкающего троса 7 и предохранительных кожухов 8.

Висходном положении захватные рычаги / раскрыты и удерживаются в таком положении фиксирующим механизмом 6. При опускании захвата на груз фиксирующий механизм отпирает рычаги /.

При последующем подъеме замыкающий трос 7 натягивается и приближает рычаги, которыми груз захватывается, а .затем по.дн.имается.

Опустив груз, ослабляют трос, рычаги под действием собственного веса раскрываются и занимают исходное положение.
