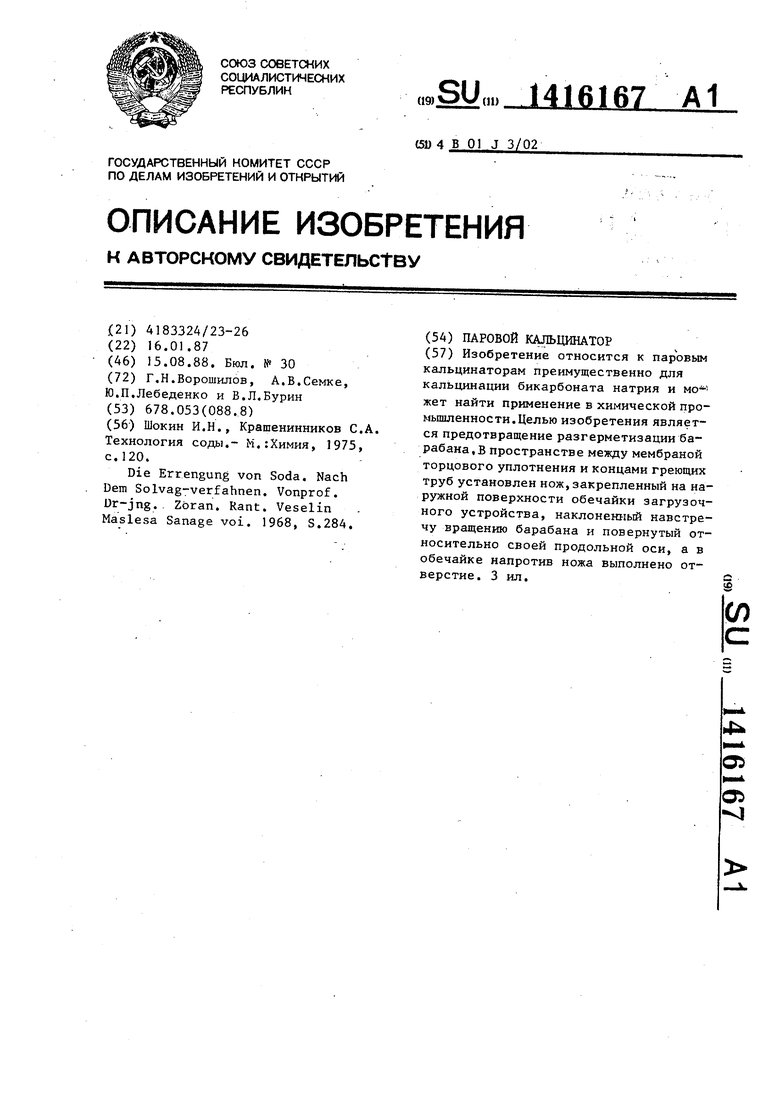

Паровой кальцинатор Советский патент 1988 года по МПК B01J3/02

4

О5

Изобретение относится к паровым кальцинаторам преимущественно для кальцинации бикарбоната натрия и мо- жет найти применение в химической про- мьшшенности.Целью изобретения является предотвращение разгерметизации барабана, В пространстве между мембраной торцового уплотнения и концами греющих труб установлен нож, закрепленный на наружной поверхности обечайки загрузочного устройства, наклоненный навстречу вращению барабана и повернутый относительно своей продольной оси, а в обечайке напротив ножа выполнено отверстие. 3 ил. (С

ОЬ

114

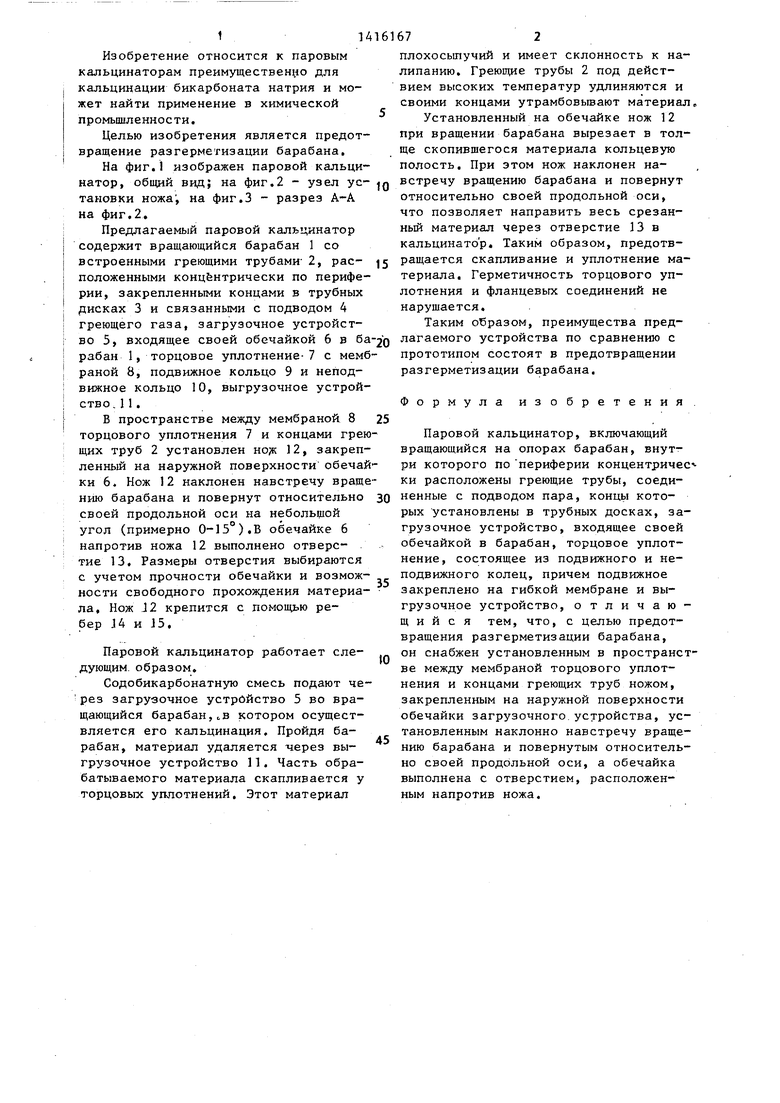

Изобретение относится к паровым кальцинаторам преимущественно для кальцинации бикарбоната натрия и может найти применение в химической промьпиленности.

Целью изобретения является предотвращение разгерметизации барабана.

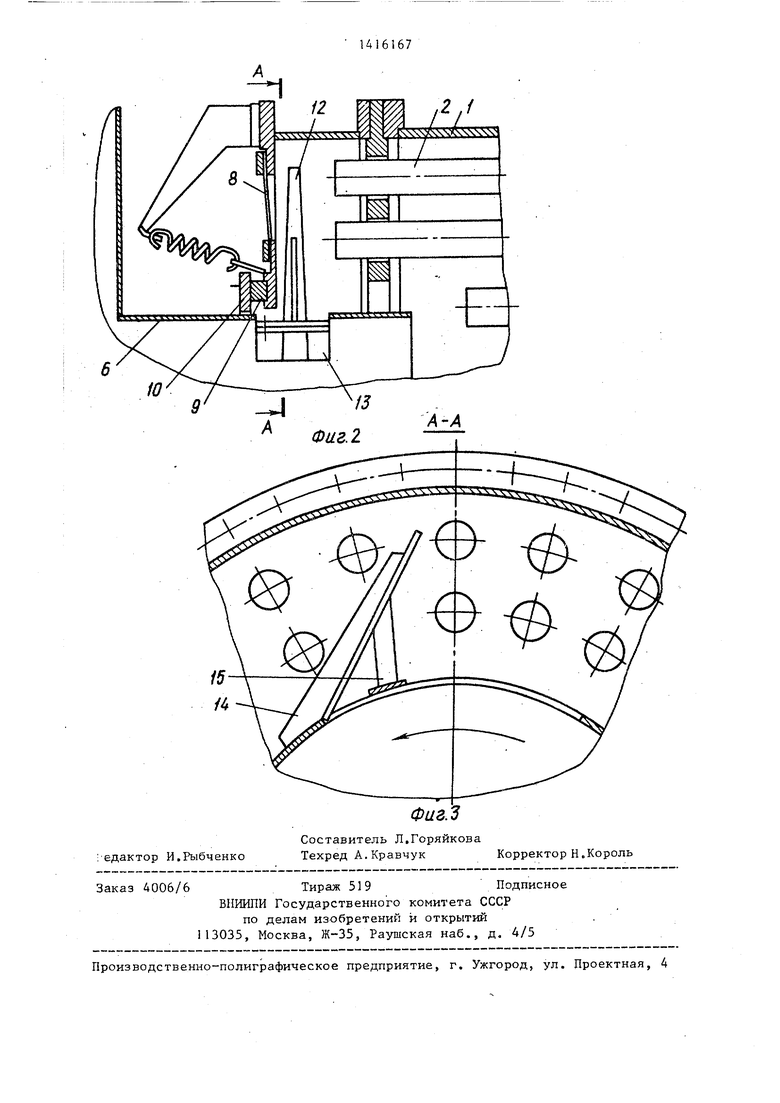

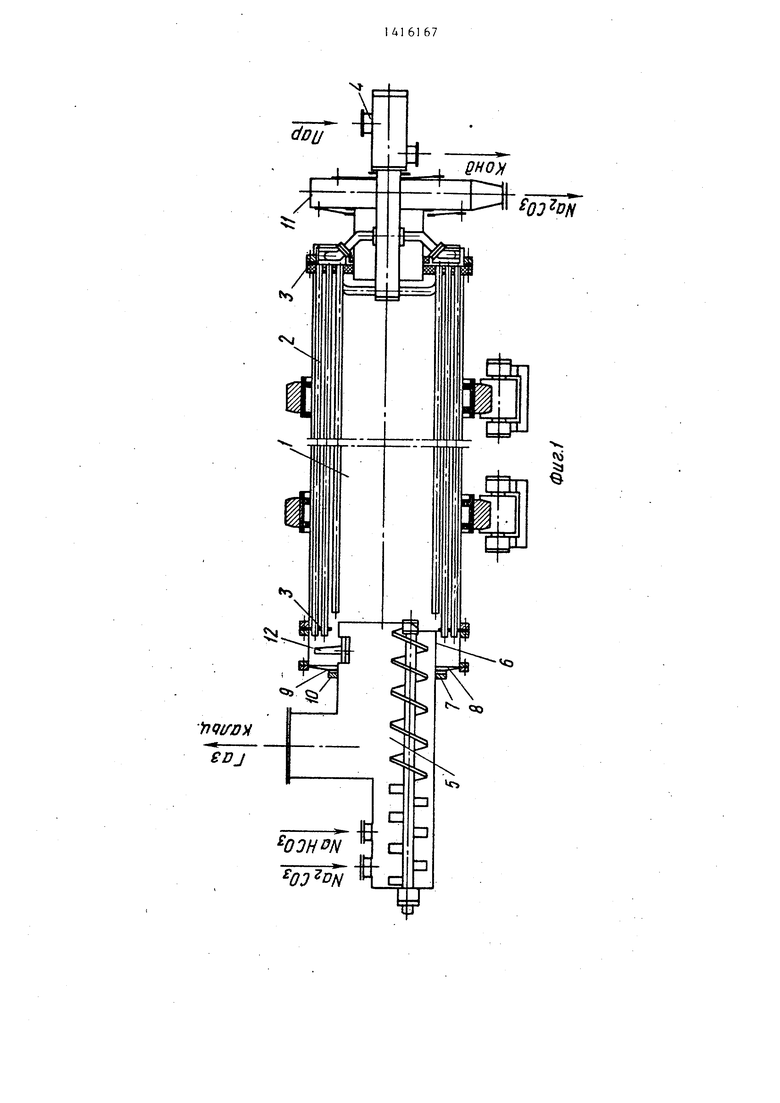

На фиг.1 изображен паровой кальци- натор, общий вид; на фиг.2 - узел ус- тановки ножа; на фиг.З - разрез А-А на фиг,2,

Предлагаемый паровой кальцинатор содержит вращающийся барабан 1 со встроенными греющими трубами 2, рас- положенными концентрически по периферии, закрепленными концами в трубных дисках 3 и связанными с подводом 4 греющего газа, загрузочное устройство 5, входящее своей обечайкой 6 в барабан 1, торцовое уплотнение-7 с мембраной 8, подвижное кольцо 9 и неподвижное кольцо 10, выгрузочное устройство. 1 1.

В пространстве между мембраной 8 торцового уплотнения 7 и концами греющих труб 2 установлен 12, закрепленный на наружной поверхности обечайки 6. Нож 12 наклонен навстречу вращению барабана и повернут относительно своей продольной оси на небольшой угол (примерно О-15°).В обечайке 6 напротив ножа 12 выполнено отверстие 13. Размеры отверстия выбираются с учетом прочности обечайки и возмож- кости свободного прохождения материала. Нож J2 крепится с помощью ребер J4 и 15.

Паровой кальцинатор работает следующим, образом.

Содобикарбонатную смесь подают че- рез загрузочное устройство 5 во вращающийся барабан,в котором осуществляется его кальцинация. Пройдя барабан, материал удаляется через выгрузочное устройство 11. Часть обрабатываемого материала скапливается у торцовых уплотнений. Этот материал

g

5 о

5 О

5

672

плохосьшучий и имеет склонность к налипанию. Греющие трубы 2 под действием высоких температур удлиняются и своими концами утрамбовьюают материал„

Установленный на обечайке нож 12 при вращении барабана вырезает в толще скопившегося материала кольцевую полость. При этом нож наклонен навстречу вращению барабана и повернут относительно своей продольной оси, что позволяет направить весь срезан- ньш материал через отверстие 13 в кальцинатор. Таким образом, предотвращается скапливание и уплотнение материала. Герметичность торцового уплотнения и фланцевых соединений не нарущается.

Таким образом, преимущества предлагаемого устройства по сравнению с прототипом состоят в предотвращении разгерметизации барабана.

Формула изобретения.

Паровой кальцинатор, включающий вращающийся на опорах барабан, внутри которого по периферии концентричес ки расположены греющие трубы, соединенные с подводом пара, концы которых установлены в трубных досках, загрузочное устройство, входящее своей обечайкой в барабан, торцовое уплотнение, состоящее из подвижного и неподвижного колец, причем подвижное закреплено на гибкой мембране и выгрузочное устройство, отличающийся тем, что, с целью предотвращения разгерметизации барабана, он снабжен установленным в пространстве между мембраной торцового уплотнения и концами греющих труб ножом, закрепленным на наружной поверхности обечайки загрузочного устройства, установленным наклонно навстречу вращению барабана и повернутым относительно своей продольной оси, а обечайка выполнена с отверстием, расположенным напротив ножа.

t QQ

/5 /4

едактор И.Рыбченко

Составитель Л.Горяйкова

Техред А.Кравчук Корректор Н.Король

2,/

Фаг.З
