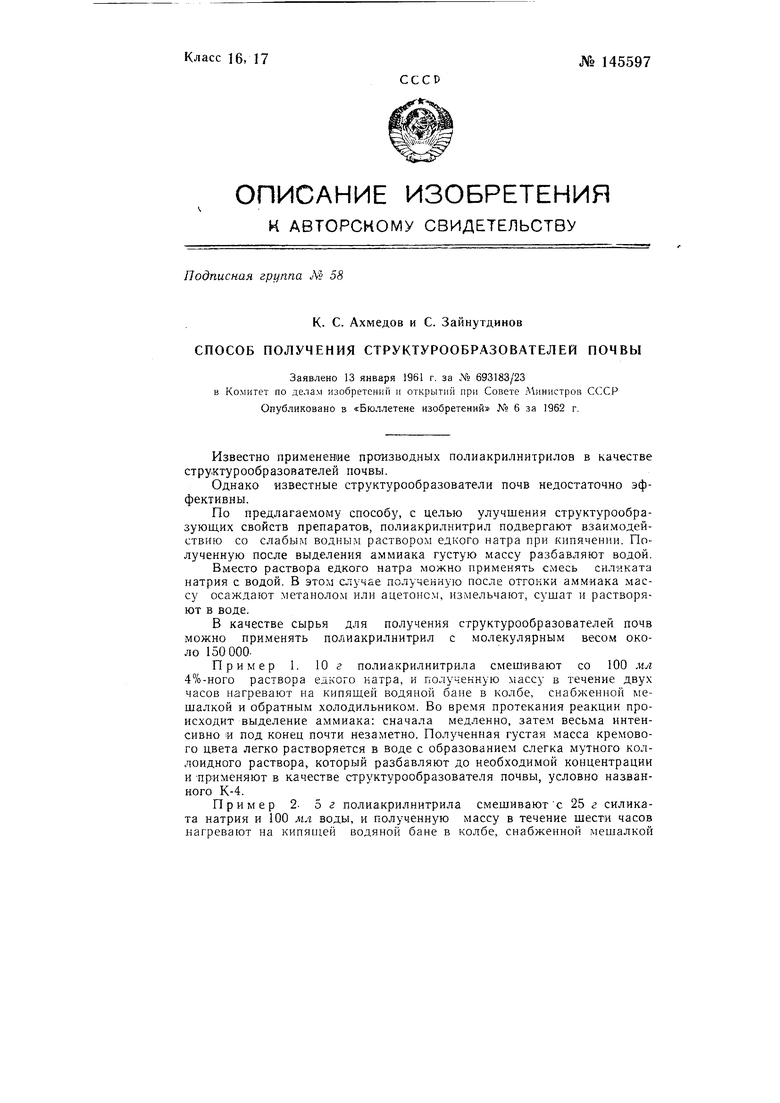

Способ получения структурообразователей почвы Советский патент 1962 года по МПК C05G3/04

Известно применение производных полиакрилнитрилов в качестве структурообразователей почвы.

Однако известные структурообразователи почв недостаточно эффективны.

По предлагаемому способу, с целью улучшения структурообразующих свойств препаратов, полиакрилнитрил подвергают взаимодействию со слабым водным раствором едкого натра при кипячении. Полученную после выделения аммиака густую массу разбавляют водой.

Вместо раствора едкого натра можно применять смесь силиката натрия с водой. В этом случае полученную после отгонки аммиака массу осаждают мeтaнoлo или ацетоном, измельчают, сушат и растворяют в воде.

В качестве сырья для получения структурообразователей почв можно применять полиакрилнитрил с молекулярным весом около 150000.

Пример 1. 10 г полиакрилнитрила смешивают со 100 мл 4%-ного раствора едкого натра, и полученную массу в течение двух часов нагревают на кипяшей водяной бане в колбе, снабженной мешалкой и обратным холодильником. Во время протекания реакции происходит выделение аммиака: сначала медленно, затем весьма интенсивно и под конец почти незаметно. Полученная густая масса кремового цвета легко растворяется в воде с образованием слегка мутного коллоидного раствора, который разбавляют до необходимой концентрации и применяют в качестве структурообразователя почвы, условно названного К-4.

Пример 2- 5 г полиакрилнитрила смешиваютс 25 г силиката натрия и 100 мл воды, и полученную массу в течение шести часов нагревают на кипяи1ей водяной бане в колбе, снабженной мешалко

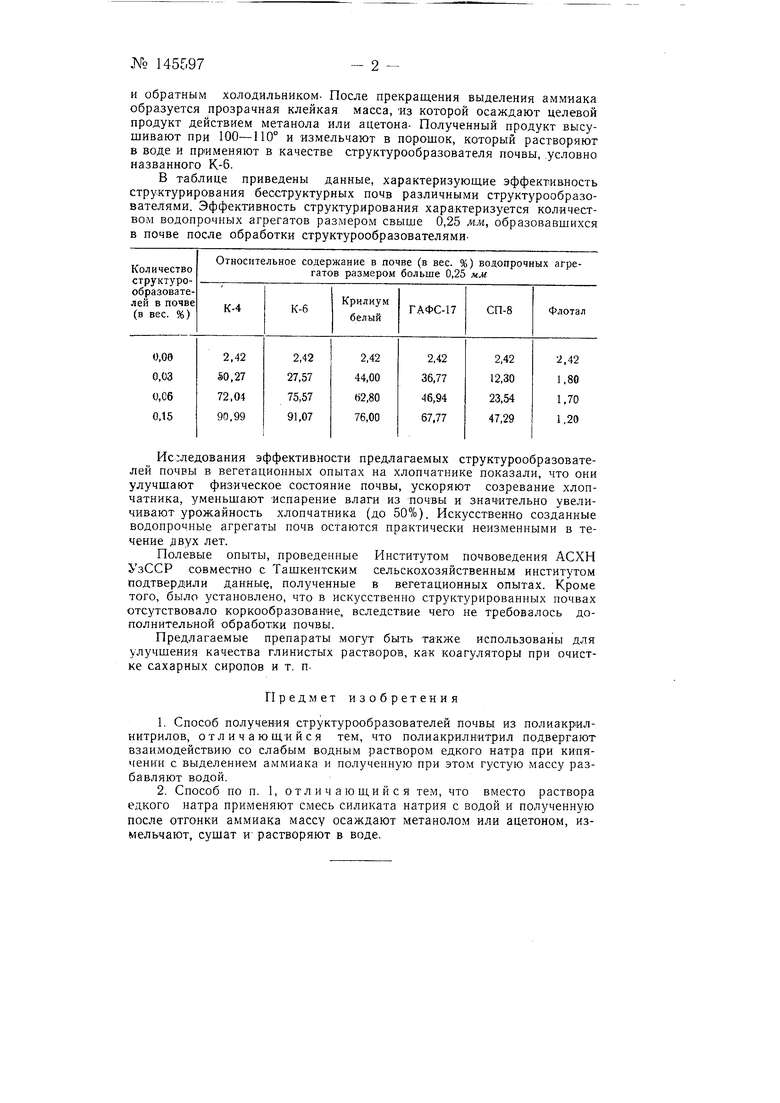

и обратным холодильником- После прекращения выделения аммиака образуется прозрачная клейкая масса, из которой осаждают целевой продукт действием метанола или ацетона- Полученный продукт высушивают при 100-110° и измельчают в порошок, который растворяют в воде и применяют в качестве структурообразователя почвы, условно названного К-б.

В таблице приведены данные, характеризующие эффективность структурирования бесструктурных почв различными структурообразователями. Эффективность структурирования характеризуется количеством водопрочных агрегатов размером свыше 0,25 мм, образовавшихся в почве после обработки структурообразователями
