Буровая каретка Советский патент 1989 года по МПК E21D9/10

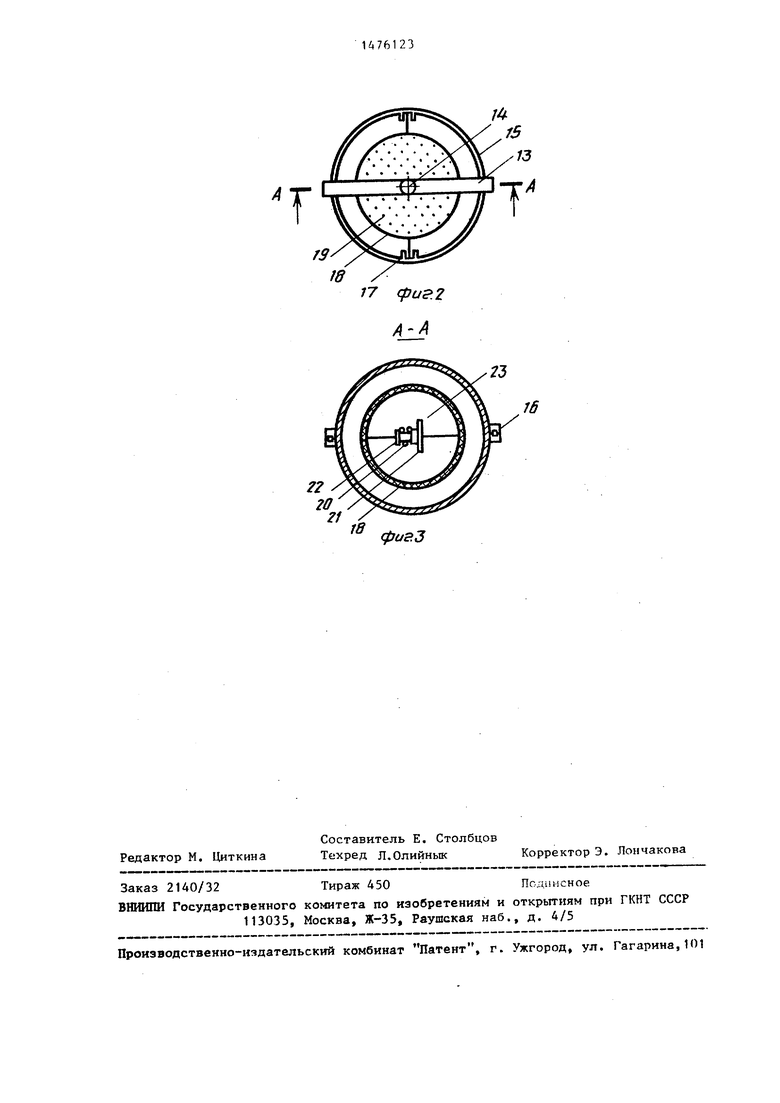

Изобретение относится к горной промышленности. Цель изобретения - повышение эффективности проходки выработок за счет более точного задания места заложения шпуров. Буровая каретка включает бурильную машину 8, трафарет 18 механизма разметки шпуров, имеющего полукруговую раму /ПР/ 13, круговую раму /КР/ и натяжной механизм /НМ/. Трафарет 18 выполнен в виде полого шара, закрепленного с возможностью вращения в КР, которая на осях закреплена в ПР 13. Внутри полого шара размещен НМ и канатом 22 связан с концом стрелы 3. На трафарете 18 со стороны отверстия для визирования ПР 13 нанесены точки шпуров. При движении стрелы 3 по горизонтали и вертикали соответственно происходит вращение шара на оси и КР на оси. При этом канат 22 за счет действия НМ натянут. Стрела перемещается, пока точка шпура на трафарете 18, соответствующая устью шпура на забое, не совпадает с отверстием на ПР 13. Упором 5 ПР 13 раскрепляется. Затем осуществляется бурение. 1 з.п.ф-лы, 3 ил.
