Грузозахватное устройство Советский патент 1989 года по МПК B66C1/36

rt /. I I гч 5Н Н XX

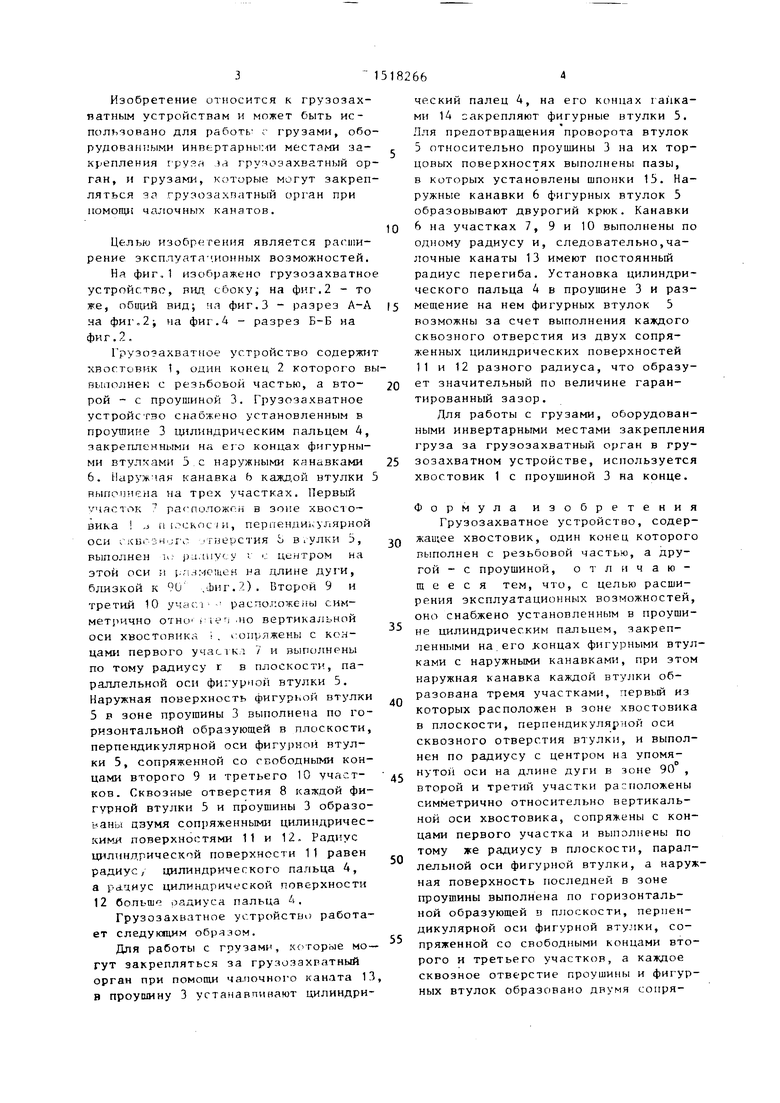

Изобретение относится к грузозахватным устройствам и может быть использовано для работь с грузами, обо pyдoвa iиыми инвертарными местами закрепления г руяа .за груяоэахватный орган, и грузаьш, которые могут закрепляться за грузозахпатный орган при помопц чалочных канатов.

Целью изобретения является расширение эксплуата- .ионных возможностей.

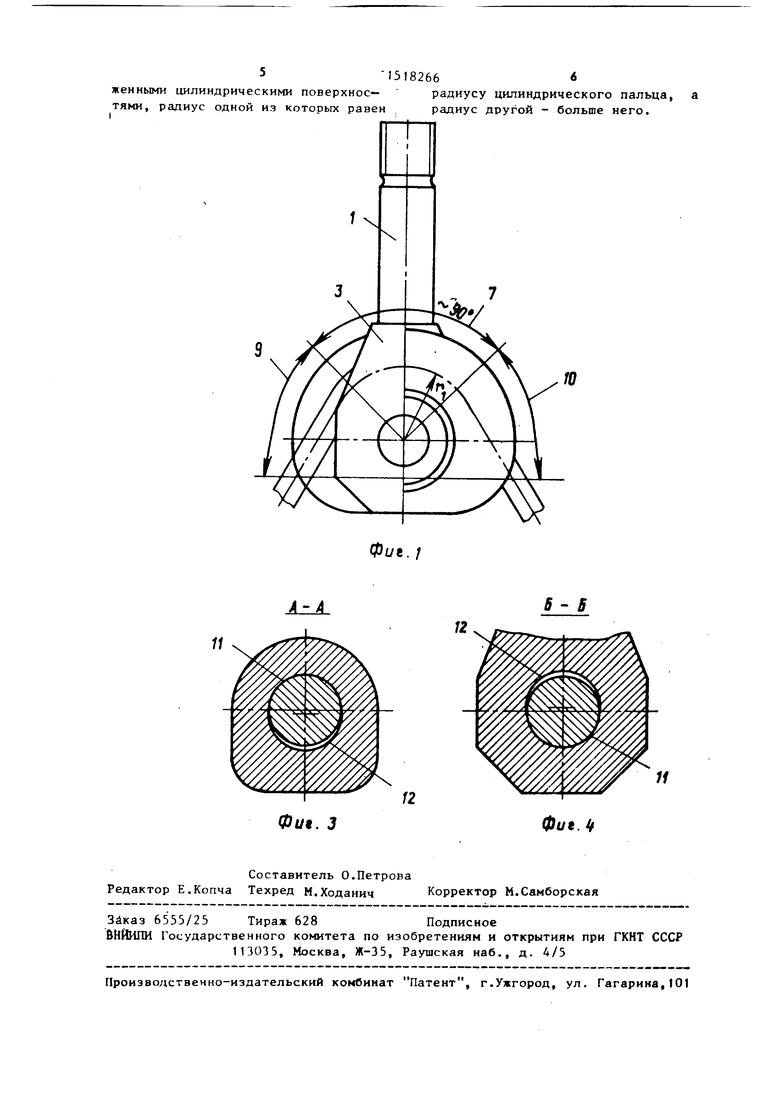

На фиг.1 изображено грузозахватно устройство, вил, сбоку; на фиг. 2 - то же, общий вид; на фиг.З - разрез А-А на фиг,2 на фиг.4 - разрез Б-Б на фиг.2.

Грузозахватное устройство содержи хвостовик 1, один конец 2 которого в выполнек с резьбовой частью, а второй - с проушиной 3. Грузозахватное устройство снабжено установленным в проушине 3 щшиндрическим пальцем 4, закрепленными на ег о концах фигурными втулт ами 3,с наружными канавками 6. Наружчан канавка Ь кажл.ой втулки выпоинена на трех участках. Первый Участок рас положим в зоне xsocio- вика .J п. 1,: скос J и, перпенди1чулярной оси jiJjepcTHH Ь В1улки 5, выполнен и; pu.iiiyty i с центром на этой оси и рп.-кмсщен на длине дуги, близкой к 90 ,фиг.2). Второй 9 и третий 10 уча с. расположены симметрично отно .но вертикальной оси хвостовика , i-.опряжены с концами первого учас1кл 7 и выполнены по тому радиусу г в плоскости, параллельной оси фигурной втулки 5. Наружная поверхность фигурной втулки 5 в зоне проушины 3 выполнена по горизонтальной образующей в плоскости, перпендикулярной оси фигу1)ной втулки 5, сопряженной со свободными концами второго 9 и третьего 10 участков. Сквозные отверстия 8 каждой фигурной втулки 5 и проушины 3 образо- ьаны цзумя сопряженными цилиндрическими поверхностями 11 и 12. Радиус цилиндрической поверхности 11 равен радиус/ цилиндрического пальца 4, а рациус цилиндрической поверхности 12 Сольш оадиуса пальца 4.

Грузозахватное устройство работает следукяцим образом.

Для работы с грузами, кс торые мо - гут закрепляться за грузозахватный орган при помощи чапочного каната 13 В проушину 3 устанавпинают цилиндрический палец 4, на его концах гайками 14 закрепляют фигурные втулки 5. Лля предотвращения проворота втулок 5 относительно проушины 3 на их торцовых поверхностях выполнены пазы, в которых установлены шпонки 13. Наружные канавки 6 фигурных втулок 5 образовывают двурогий крюк. Канавки

0 на участках 7, 9 и 10 выполнены по одному радиусу и, следовательно,ча- лочные канаты 13 имеют постоянный радиус перегиба. Установка цилиндрического пальца 4 в проушине 3 и раз5 мещение на нем фигурных втулок 3 возможны за счет выполнения каждого сквозного отверстия из двух сопряженных цилиндрических поверхностей 11 и 12 разного радиуса, что образу0 ет значительный по величине гарантированный зазор.

Для работы с грузами, оборудованными инвертарными местами закрепления груза за грузозахватный орган в гру5 зозахватном устройстве, используется хвостовик 1 с проушиной 3 на конце.

Формула изобретения Грузозахватное устройство, содер- Q жащее хвостовик, один конец которого выполнен с резьбовой частью, а другой - с проушиной, отличающееся тем, что, с целью расширения эксплуатационных возможностей, оно снабжено установленным в проуши5

не цилиндрическим пальцем, закреп0

5

0

ленными на.его концах фигурными втулками с наружными канавками, при этом наружная канавка каждой втулки образована тремя участками, первый из которых расположен в зоне хвостовика в плоскости, перпендикулярной оси сквозного отверстия втулки, и выполнен по радиусу с центром на упомянутой оси на длине дуги в зоне 90 , второй и третий участки расположены симметрично относительно вертикальной оси хвостовика, сопряжены с концами первого участка и выполнены по тому же радиусу в плоскости, параллельной оси фигурной втулки, а наружная поверхность последней в зоне проушины выполнена по горизонтальной образующей в плоскости, перпендикулярной оси фигурной втулки, со- пряженной со свободными концами второго и третьего участков, а каждое сквозное отверстие проушины и фигурных втулок образовано двумя сопрятями, радиус одной из которых равен

радиус другой - больше него.

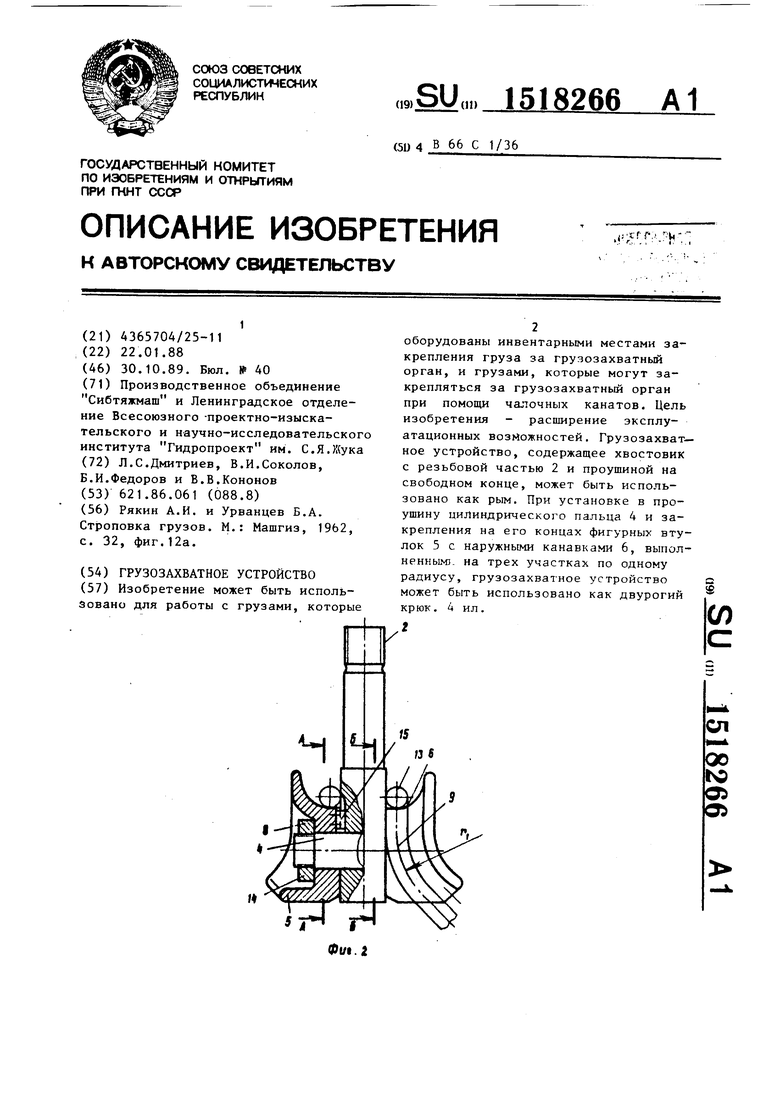

Изобретение может быть использовано для работы с грузами, которые оборудованы инвентарными местами закрепления груза за грузозахватный орган, и грузами, которые могут закрепляться за грузозахватный орган при помощи чалочных канатов. Цель изобретения - расширение эксплуатационных возможностей. Грузозахватное устройство, содержащее хвостовик с резьбовой частью 2 и проушиной на свободном конце, может быть использовано как рым. При установке в проушину цилиндрического пальца 4 и закрепления на его концах фигурных втулок 5 с наружными канавками 6, выполненными на трех участках по одному радиусу, грузозахватное устройство может быть использовано как двурогий крюк. 4 ил.

А-А

Фи. f

6 - В

f2
