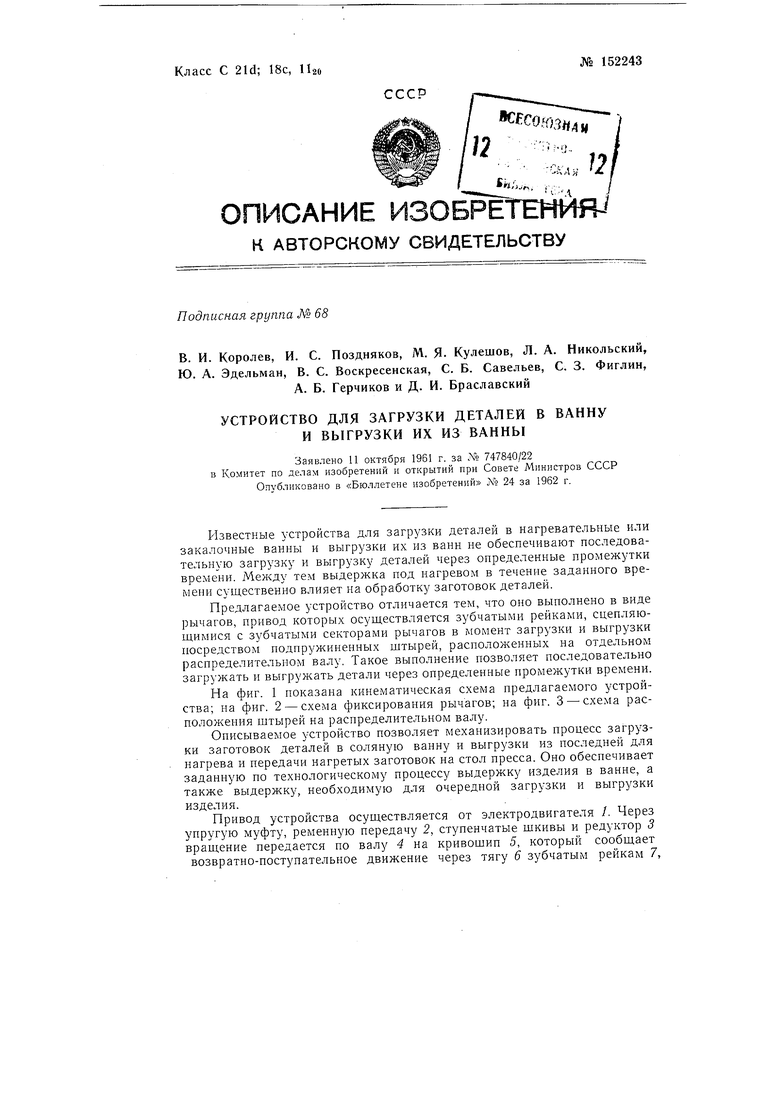

Устройство для загрузки деталей в ванну и выгрузки их из ванны Советский патент 1962 года по МПК C21D1/44

Известные устройства для загрузки деталей в нагревательные или закалочные ванны и выгрузки их из ванн не обеспечивают последовательную загрузку и выгрузку деталей через определенные промежутки времени. Между тем выдержка под нагревом в течение заданного времени существенно влияет на обработку заготовок деталей.

Предлагаемое устройство отличается тем, что оно выполнено в виде рычагов, привод которых осуществляется зубчатыми рейками, сцепляющимися с зубчатыми секторами рычагов в момент загрузки и выгрузки посредством подпружиненных штырей, расположенных на отдельном распределительном валу. Такое выполнение позволяет последовательно загружать и выгружать детали через определенные промежутки времени.

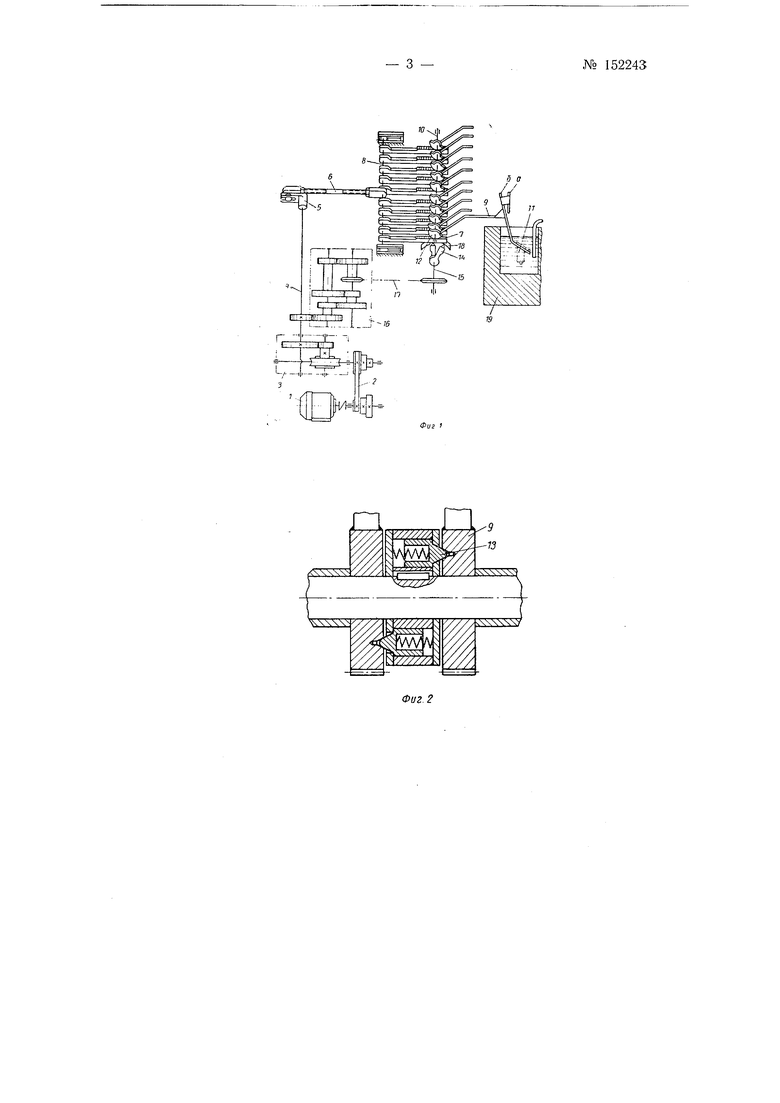

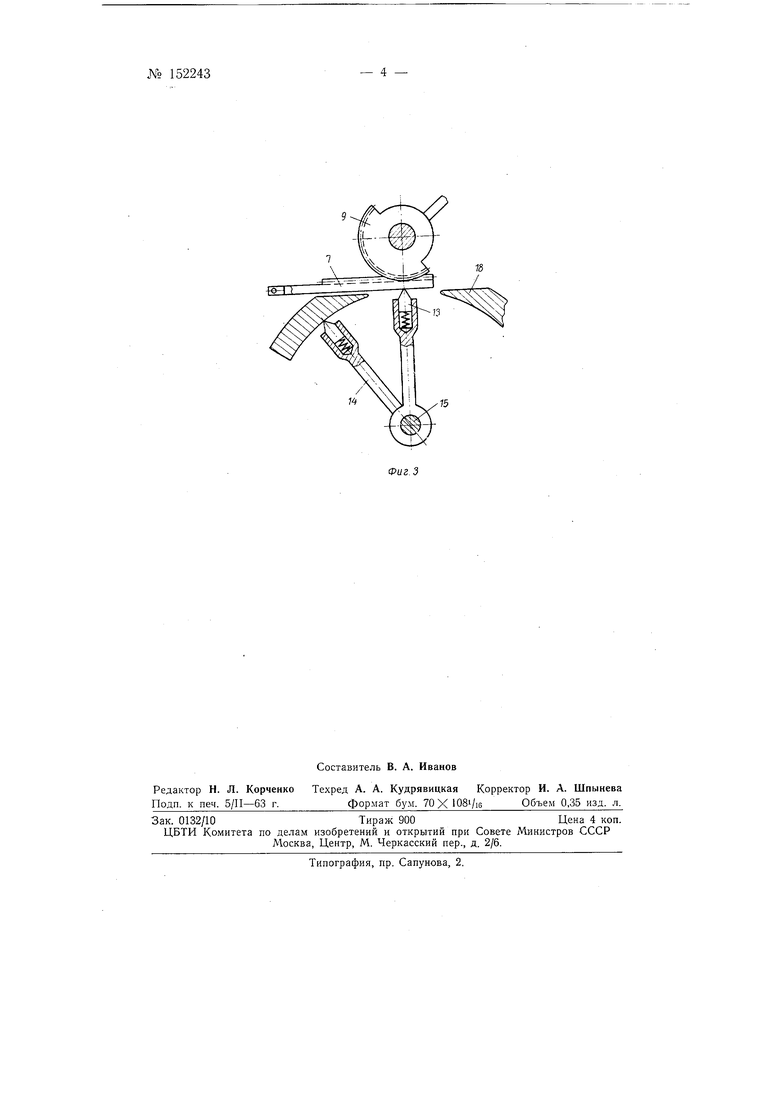

На фиг. 1 показана кинематическая схема предлагаемого устройства; на фиг. 2 - схема фиксирования рычагов; на фиг. 3 - схема расположеиия штырей на распределительном валу.

Описываемое устройство позволяет механизировать процесс загрузки заготовок деталей в соляную ванну и выгрузки из последней для нагрева и передачи нагретых заготовок на стол пресса. Оно обеспечивает заданную по технологическому процессу выдержку изделия в ванне, а также выдержку, необходимую для очередной загрузки и выгрузки изделия.

Привод устройства осуществляется от электродвигателя /. Через упругую муфту, ременную передачу 2, ступенчатые шкивы и редуктор 5 вращение передается по валу 4 на кривошип 5, который сообщает возвратно-поступательное движение через тягу 6 зубчатым рейкам 7,

№ 152243

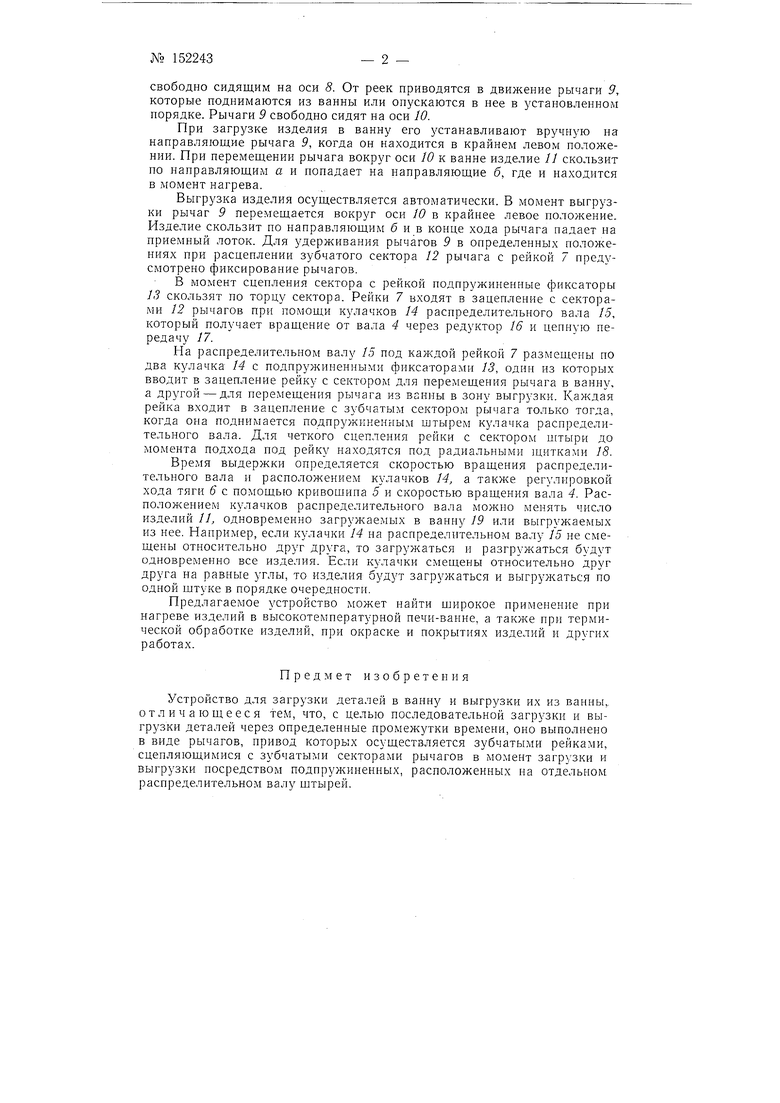

свободно сидящим на оси 8. От реек приводятся в движение рычаги 9, которые поднимаются из ванны или опускаются в нее в установленном порядке. Рычаги 9 свободно сидят на оси JO.

При загрузке изделия в ванну его устанавливают вручную на направляющие рычага 9, когда он находится в крайнем левом положении. При перемещении рычага вокруг оси JO к ванне изделие // скользит по направляющим а и попадает на направляющие б, где и находится в момент нагрева.

Выгрузка изделия осуществляется автоматически. В момент выгрузки рычаг 9 перемещается вокруг оси 10 в крайнее левое положение. Изделие скользит по направляющим бив конце хода рычага падает на приемный лоток. Для удерживания рычагов 9 в определенных положениях при расцеплении зубчатого сектора 12 рычага с рейкой 7 предусмотрено фиксирование рычагов,

В момент сцепления сектора с рейкой подпружиненные фиксаторы 13 скользят по торцу сектора. Рейки 7 входят в зацепление с секторами 12 рычагов при помощи кулачков 14 распределительного вала /5, который получает вращение от вала 4 через редуктор 16 и цепную передачу 17.

На распределительном валу 15 под каждой рейкой 7 размещены по два кулачка 14 с подпружиненными фиксаторами 13, один из которых вводит в зацепление рейку с сектором для перемещения рычага в ванну, а другой - для перемещения рычага из ванны в зону выгрузки. Каждая рейка входит в зацепление с зубчатым секто-ром рычага только тогда, когда опа поднимается подпружиненным штырем кулачка распределительного вала. Для четкого сцепления рейки с сектором штыри до момента подхода под рейку находятся под радиальными цитками 18.

Время выдержки определяется скоростью вращения распределительного вала и расположением кулачков 14, а также регулировкой хода тяги 6 с помощью кривошипа 5 и скоростью вращения вала 4. Расположением кулачков распределительного вала можно менять число изделий 11, одновременно загружаемых в ванну 19 или выгрул аемых из нее. Например, если кулачки 14 на распределительном валу 15 не смещены относительно друг друга, то загружаться и разгружаться будут одновременно все изделия. Если кулачки смещены относительно друг друга на равные углы, то изделия будут загружаться и выгружаться по одной штуке в порядке очередности.

Предлагаемое устройство может найти широкое применение при нагреве изделий в высокотемпературной печи-ванне, а также при термической обработке изделий, при окраске и покрытиях изделий и других работах.

Предмет изобретения

Устройство для загрузки деталей в ванну и выгрузки их из ванны,, отличающееся тем, что, с целью последовательной загрузки и выгрузки деталей через определенные промежутки времени, оно выполнено в виде рычагов, привод которых осуществляется зубчатыми рейками, сцепляющимися с зубчатыми секторами рычагов в момент загрузки и выгрузки посредством подпружиненных, расположенных на отдельном распределительном валу штырей.

Фиг
