Пильный барабан волокнообрабатывающей машины Советский патент 1990 года по МПК D01G9/14

а диски 3 - свободно и соединены с | прокладками 4 посредством роликов 5, а связь между смежными дисками 2 и 3

(выполнена в виде пары разновеликих роликов 6 и 7, установленных на корпусе. 3 ил.

Изобретение относится к текстильной промышленности и может быть использовано в очистителях хлопка от сорных примесей. Цель изобретения - повышение эффективности очистки за счет обеспечения смежным пильным дискам разной скорости. Пильный барабан содерижит установленный на приводном валу 1 набор пильных дисков 2 и 3 с междупильными прокладками 4. Пильные диски 2 установлены на валу 1 жестко , а диски 3 - свободно и соединены с прокладками 4 посредством роликов 5, а связь между смежными дисками 2 и 3 выполнена в виде пары разновеликих роликов 6 и 7, установленных на корпусе. 3 ил.

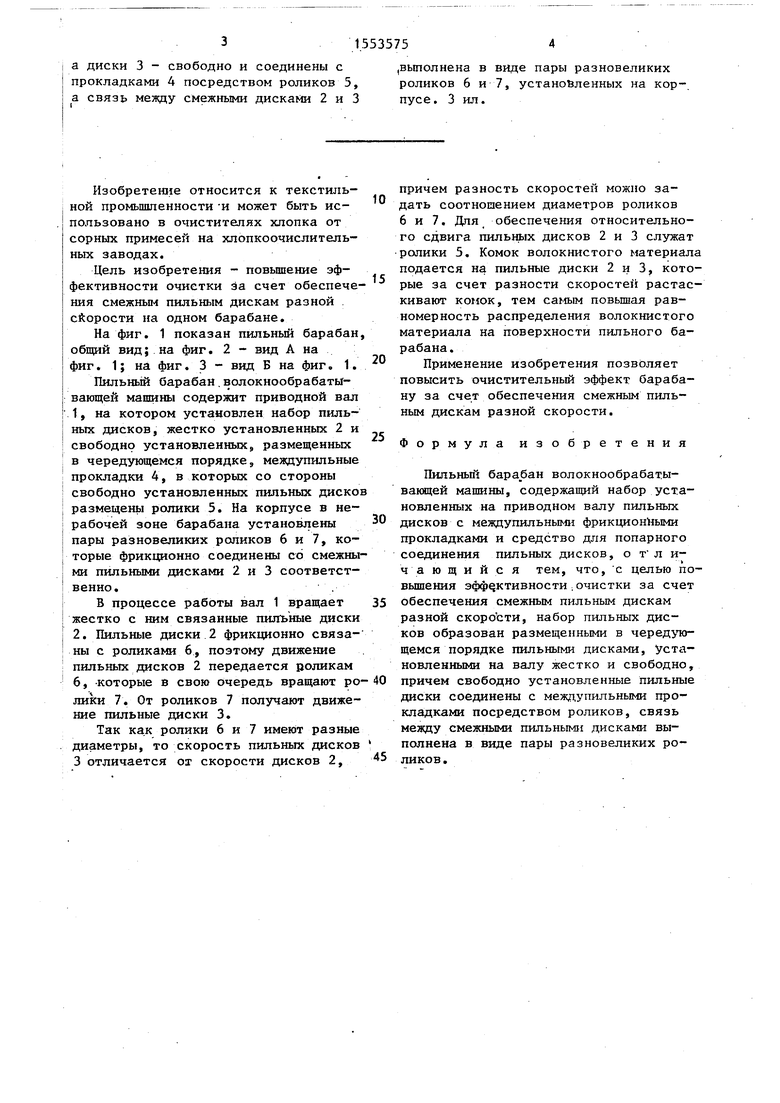

Изобретение относится к текстильной промышленности -и может быть использовано в очистителях хлопка от сорных примесей на хлопкоочислитель- ных заводах.

Цель изобретения - повышение эффективности очистки за счет обеспечения смежным пильным дискам разной скорости на одном барабане.

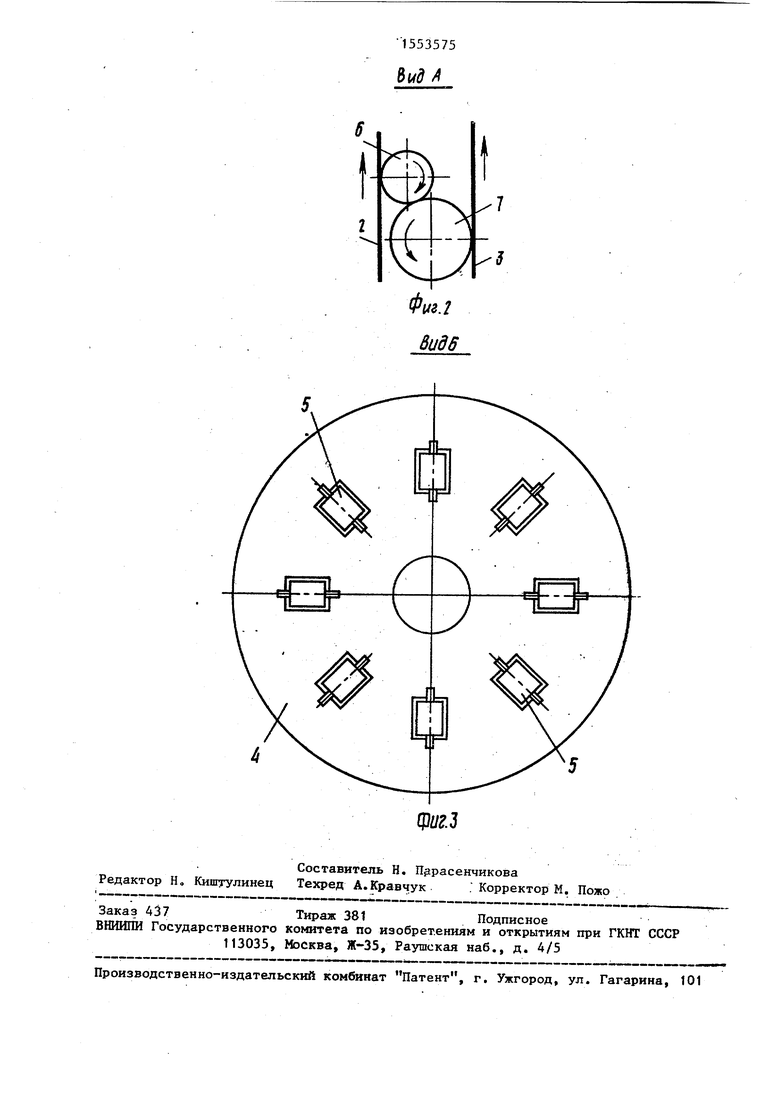

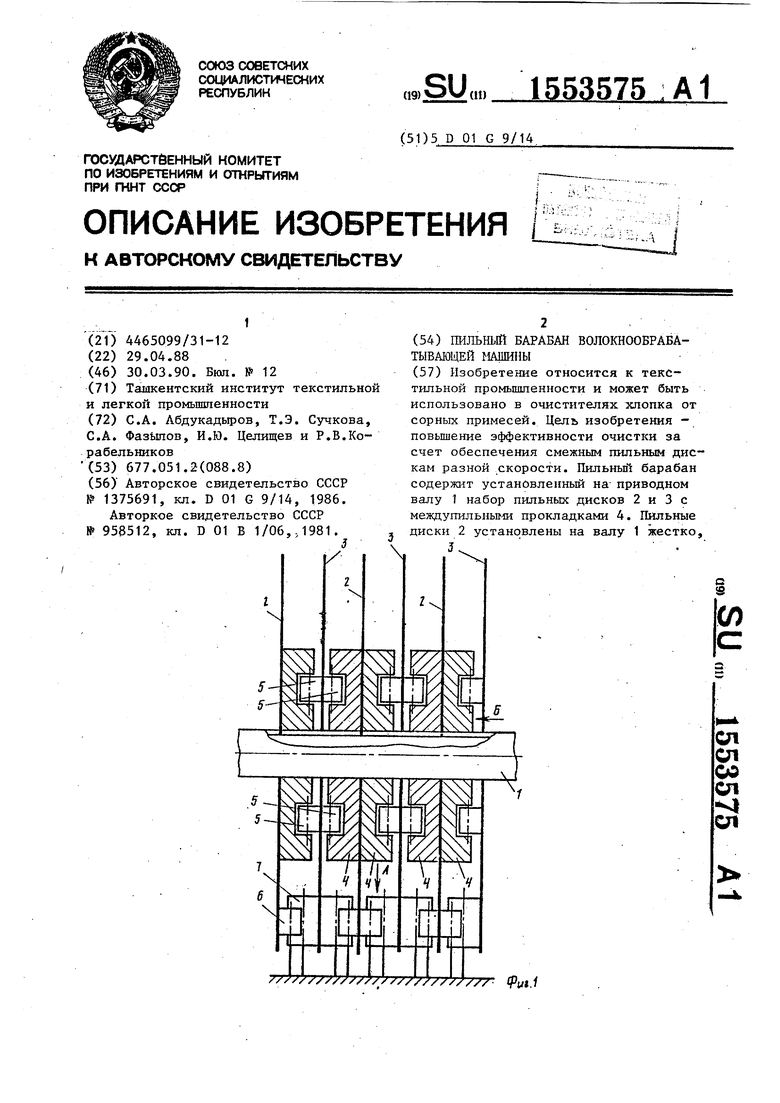

На фиг. 1 показан пильный барабан общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - вид Б на фиг. 1.

Пильный барабан волокнообрабаты- ваклцей машины содержит приводной вал 1, на котором установлен набор пильных дисков, жестко установленных 2 и свободно установленных, размещенных в чередующемся порядке, междупильные прокладки 4, в которых со стороны свободно установленных пильных диско размещены ролики 5. На корпусе в не

рабочей зоне барабана установлены

пары разновеликих роликов 6 и 7, которые фрикционно соединены со смежными пильными дисками 2 и 3 соответственно.

В процессе работы вал 1 вращает жестко с ним связанные пильные диски 2. Пильные диски 2 фрикционно связаны с роликами 6, поэтому движение пильных дисков 2 передается роликам 6, которые в свою очередь вращают ро

лики 7. От роликов 7 получают движение пильные диски 3.

Так как ролики 6 и 7 имеют разные диаметры, то скорость пильных дисков 3 отличается от скорости дисков 2,

5

0

0

5 0

5

причем разность скоростей можно задать соотношением диаметров роликов 6 и 7. Для обеспечения относительного сдвига пильных дисков 2 и 3 служат ролики 5. Комок волокнистого материала подается на пильные диски 2 и 3, которые за счет разности скоростей растаскивают комок, тем самым повышая равномерность распределения волокнистого материала на поверхности пильного барабана.

Применение изобретения позволяет повысить очистительный эффект барабану за счет обеспечения смежным пильным дискам разной скорости.

Формула изобретения

Пильный барабан волокнообрабаты- вакщей машины, содержащий набор установленных на приводном валу пильных дисков с междупильными фрикционными прокладками и средство для попарного соединения пильных дисков, отличающийся тем, что, с целью повышения эффективности очистки за счет обеспечения смежным пильным дискам разной скорости, набор пильных дисков образован размещенными в чередующемся порядке пильными дисками, установленными на валу жестко и свободно, причем свободно установленные пильные диски соединены с междупильными прокладками посредством роликов, связь между смежными пильными дисками выполнена в виде пары разновеликих роликов .

1553575
