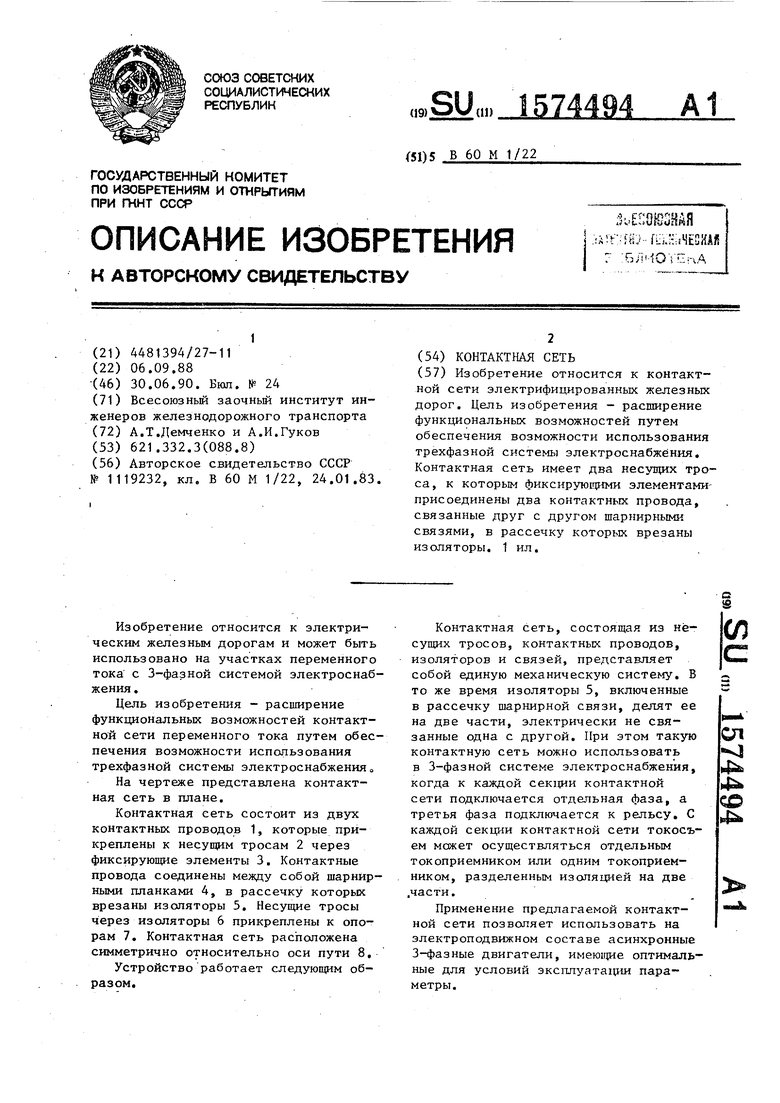

Изобретение относится к электрическим железным дорогам и может быть использовано на участках переменного тока с 3-фазной системой электроснабжения.
Цель изобретения - расширение функциональных возможностей контактной сети переменного тока путем обеспечения возможности использования трехфазной системы электроснабжения

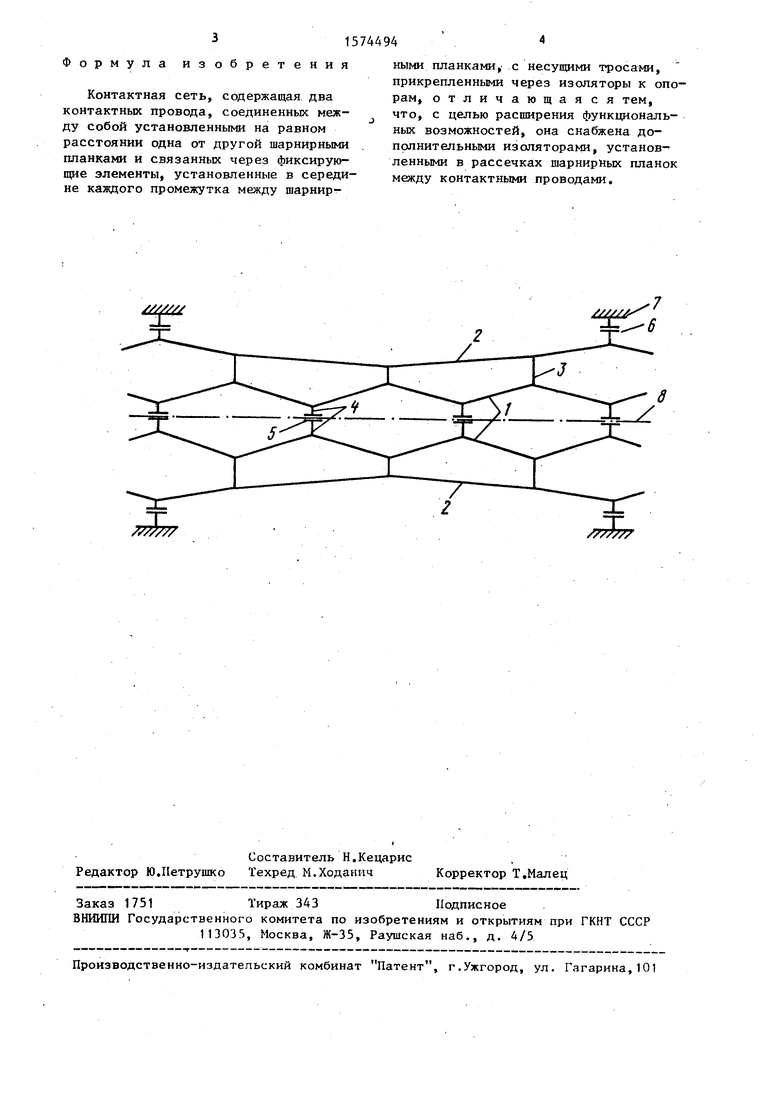

На чертеже представлена контактная сеть в плане.
Контактная сеть состоит из двух контактных проводов 1, которые прикреплены к несущим тросам 2 через фиксирующие элементы 3. Контактные провода соединены между собой шарнирными планками 4, в рассечку которых врезаны изоляторы 5. Несущие тросы через изоляторы 6 прикреплены к опорам 7. Контактная сеть расположена симметрично относительно оси пути 8,
Устройство работает следующим образом.
Контактная сеть, состоящая из несущих тросов, контактных проводов, изоляторов и связей, представляет собой единую механическую систему. В то же время изоляторы 5, включенные в рассечку шарнирной связи, делят ее на две части, электрически не связанные одна с другой. При этом такую контактную сеть можно использовать в 3-фазной системе электроснабжения, когда к каждой секции контактной сети подключается отдельная фаза, а третья фаза подключается к рельсу. С каждой секции контактной сети токосъем может осуществляться отдельным токоприемником или одним токоприемником, разделенным изоляцией на две .части.
Применение предлагаемой контактной сети позволяет использовать на электроподвижном составе асинхронные 3-фазные двигатели, имеющие оптимальные для условий эксплуатации параметры.
(Л
ел
Ј
СО
Формула изобретения
Контактная сеть, содержащая два контактных провода, соединенных между собой установленными на равном расстоянии одна от другой шарнирными планками и связанных через фиксирующие элементы, установленные в середине каждого промежутка между шарнирными планками, с несущими тросами, прикрепленными через изоляторы к опорам, отличающаяся тем, что, с целью расширения функциональных возможностей, она снабжена дополнительными изоляторами, установленными в рассечках шарнирных планок между контактными проводами.
