Устройство для переключения электрических цепей Советский патент 1991 года по МПК H03K17/62

Изобретение относится к электронной коммутации, конкретно к переклю- чающим устройствам с несколькими входными и выходными клеммами, и может быть использовано в устройствах автоматики и телемеханики, в частности для зависимого переключения элект- рических цепей, при котором включение новой цепи сопровождается выключением ранее выбранной.

Цель изобретения - упрощение устройства за счет уменьшения количест- ва элементов, приходящихся на один выход (состояние) устройства.

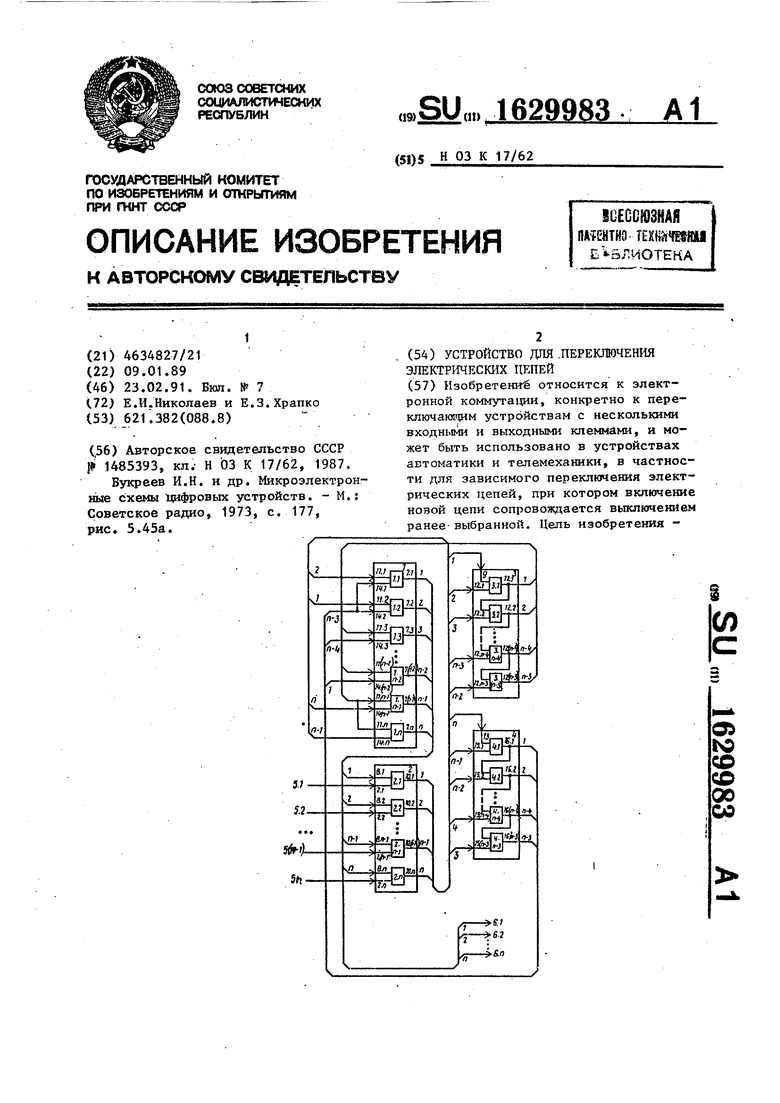

На чертеже приведена функциональная схема устройства.

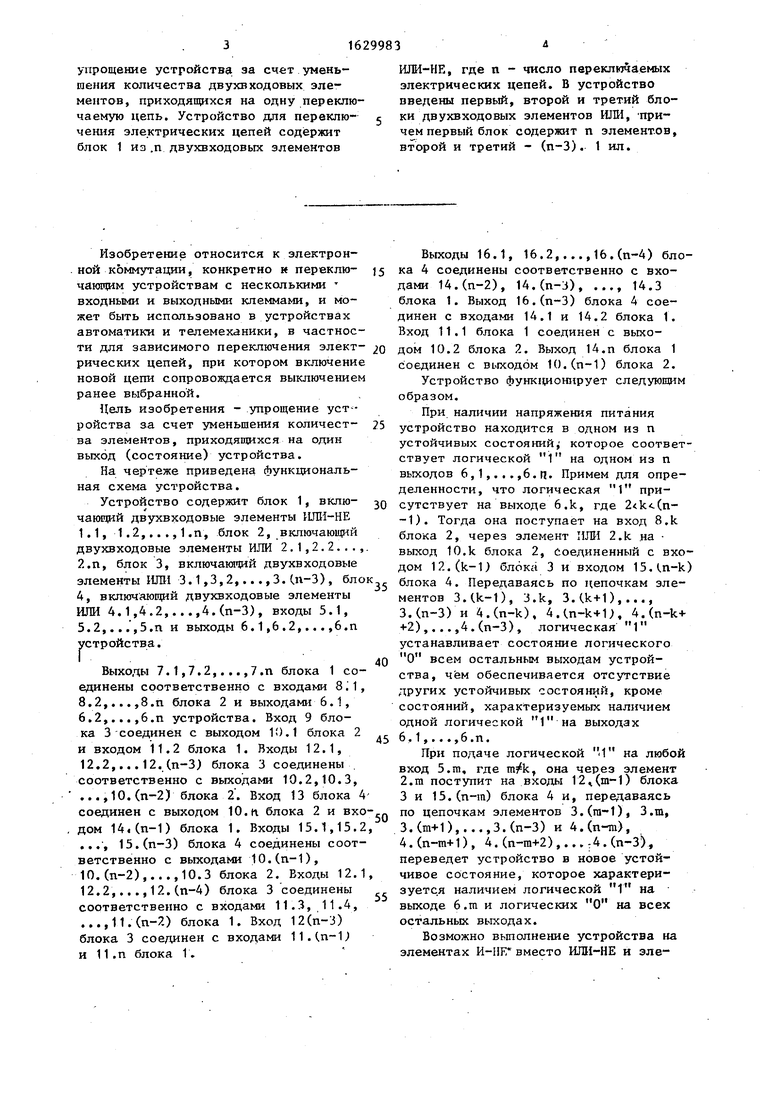

Устройство содержит блок 1, вклю- чающий двухвходовые элементы ИЛИ-НЕ 1.1, 1.2,...,1.п, блок 2, включающий двухвходовые элементы ИЛИ 2.1,2.2..., 2.п, блок 3, включающий двухвходовые элементы ИЛИ 3.1,3, 2,... ,3. (.п-3) , бло 4, включающий двухвходовые элементы ИЛИ 4.1,4.2,...,4.(п-3), входы 5.1, 5.2,...,5.п и выходы 6.1,6 .2,.,. ,6.п устройства.

Выходы 7.1,7.2,...,7.п блока 1 соединены соответственно с входами 8.1, 8.2,...,8.п блока 2 и выходами 6.1, 6.2,...,6.п устройства. Вход 9 бло

ка 3 соединен с выходом 10.1 блока 2

и входом 11.2 блока 1. Входы 12.1, 12.2,... 12.(п-3) блока 3 соединены соответственно с выходами 10.2,10.3, ...,10.(п-2) блока 2. Вход 13 блока 4 соединен с выходом 10.к блока 2 и входом 14 (п-1) блока 1. Входы 15.1,15.2, ..., 15.(п-3) блока 4 соединены соответственно с выходами 10.(п-1), 10.(п-2),...,10.3 блока 2. Входы 12.1, 12.2,...,12.(п-4) блока 3 соединены соответственно с входами 11.3, 11.4, ...,11.(п-2) блока 1. Вход 12(п-3) блока 3 соединен с входами 11.(п-1) и 11.п блока 1.

5

Q

0

5

0

Выходы 16.1, 16.216.(п-4) блока 4 соединены соответственно с входами 14.(п-2), 14.(п-3), ..., 14.3 блока 1. Выход 16.(п-3) блока 4 соединен с входами 14.1 и 14.2 блока 1. Вход 11.1 блока 1 соединен с выходом 10.2 блока 2. Выход 14.п блока 1 соединен с выходом 10.(п-1) блока 2.

Устройство функционирует следующим образом.

При наличии напряжения питания устройство находится в одном из п устойчивых состояний; которое соответствует логической 1 на одном из п выходов 6,16.Ц. Примем для определенности, что логическая 1 присутствует на выходе 6 Л, где (n- -1). Тогда она поступает на вход 8,k блока 2, через элемент ПЛИ 2.k на выход 10.k блока 2, соединенный с входом 12.(k-1) блока 3 и входом 15.(.n-k) блока 4. Передаваясь по цепочкам элементов З.Цс-1), 3.k, 3.(k+1),..., З.(п-З) и 4.(n-k), 4.(.n-k+1, 4.(n-k+ +2),...,4.(n-3), логическая 1 устанавливает состояние логического О всем остальным выходам устройства, чем обеспечивается отсутствие других устойчивых состояний, кроме состояний, характеризуемых наличием одной логической 1 на выходах 6.1,...,6.п.

При подаче логической 1 на любой

вход 5.га, где т$с, она через элемент 2.т поступит на входы 12(т-1) блока

3 и 15.(п-т) блока 4 и, передаваясь по цепочкам элементов 3.(га-1), З.т, 3.(т+1),...,3.(п-3) и 4.(п-т), 4.(п-т+1), 4.(п-т+2),...-4.(п-3), переведет устройство в новое устойчивое состояние, которое характеризуется наличием логической 1 на выходе б.т и логических О на всех остальных выходах.

Возможно выполнение устройства на элементах И-НЕ вместо ИЛИ-НЕ и элементах И вместо ИЛИ, что соответствует известному преобразованию логической схемы, связанному с переходом на инверсную логику, при которой вместо логических 1 в схеме будут дейстзововать логические О, и наоборот. Указанная реализация устройства может быть целесообразной при использовании конкретной серии интегральных схем, в которой двухвходовые логические элементы И предпочтительнее двухвходовых логических элементов ИЛИ.

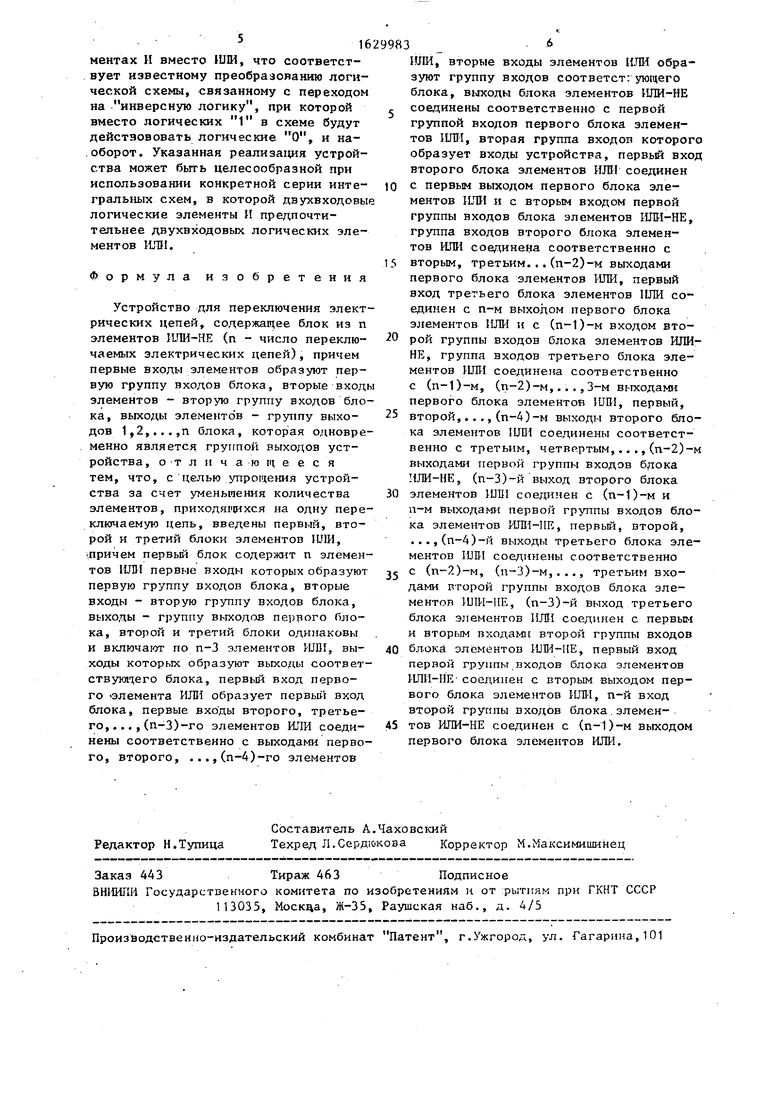

Формула изобретения

Устройство для переключения электрических цепей, содержащее блок из п элементов 1ШИ-НЕ (п - число переключаемых электрических цепей), причем первые входы элементов образуют первую группу входов блока, вторые входы элементов - вторую группу входов блока, выходы элементо в - группу выходов 1,2,...,п блока, которая одновременно является группой выходов устройства, отличающееся тем, что, с целью упрощения устройства за счет уменьшения количества элементов, приходящихся на одну переключаемую цепь, введены первый, второй и третий блоки элементов ИЛИ, причем первый блок содержит п элементов ИЛИ первые входы которых образуют первую группу входов блока, вторые входы - вторую группу входов блока, выходы - группу выходов первого блока, второй и третий блоки одинаковы и включают по n-З элементов ИЛИ, выходы которых образуют выходы соответствующего блока, первый вход первого -элемента ИЛИ образует первый вход блока, первые входы второго, третьего, ...,(п-З)-го элементов ИЛИ соединены соответственно с выходами первого, второго, ...,(п-4)-го элементов

0

ИЛИ, вторые входы элементов ИЛИ образуют группу входов соответст: ующего блока, выходы блока элементов ИЛИ-НЕ соединены соответственно с первой группой входов первого блока элементов ИЛИ, вторая группа входов которого образует входы устройства, первый вход второго блока элементов ИЛИ соединен с первым выходом первого блока элементов ИЛИ и с вторым входом первой группы входов блока элементов ИЛИ-НЕ, группа входов второго блока элементов ИЛИ соединена соответственно с вторым, третьим...(п-2)-м выходами первого блока элементов ИЛИ, первый вход третьего блока элементов ИЛИ соединен с n-м выходом первого блока элементов ИЛИ и с (п-1)-м входом второй группы входов блока элементов ИЛИ- НЕ, группа входов третьего блока элементов ИЛИ соединена соответственно с (п-1)-м, (п-2)-м,...,3-м выходами первого блока элементов ИЛИ, первый, 5 второй,...,(п-4)-м выходы второго блока элементов ИЛИ соединены соответственно с третьим, четврртым,...,(п-2)-м выходами первой группы входов блока НЛИ-НЕ, (п-З)-й выход второго блока элементов ИЛИ соединен с (п-1)-м и а-м выходами первой группы входов блока элементов ИЛИ-НЕ, первый, второй, ...,(п-4)-й выходы третьего блока элементов ИЛИ соединены соответственно с (п-2)-м, (и-З)-м,..., третьим входами рторой группы входов блока элементов ИЛИ-НЕ, (п-З)-й выход третьего блока элементов ИЛИ соединен с первым и вторым входами второй группы входов блока элементов ИЛИ-НЕ, первый вход первой группы входов блока элементов ИЛИ-НЕ соединен с вторым выходом первого блока элементов ИЛИ, n-й вход второй группы входов блока элементов ИЛИ-НЕ соединен с (п-1)-м выходом первого блока элементов ИЛИ.

0

5

0

5

Изобретений относится к электронной коммутации, конкретно к переключающим устройствам с несколькими входными и выходными клеммами, и может быть использовано в устройствах автоматики и телемеханики, в частности для зависимого переключения электрических цепей, при котором включение новой цепи сопровождается выключением ранее выбранной. Цель изобретения
