Установка для нанесения грунтовочного слоя на наружную поверхность труб Советский патент 1991 года по МПК F16L59/14

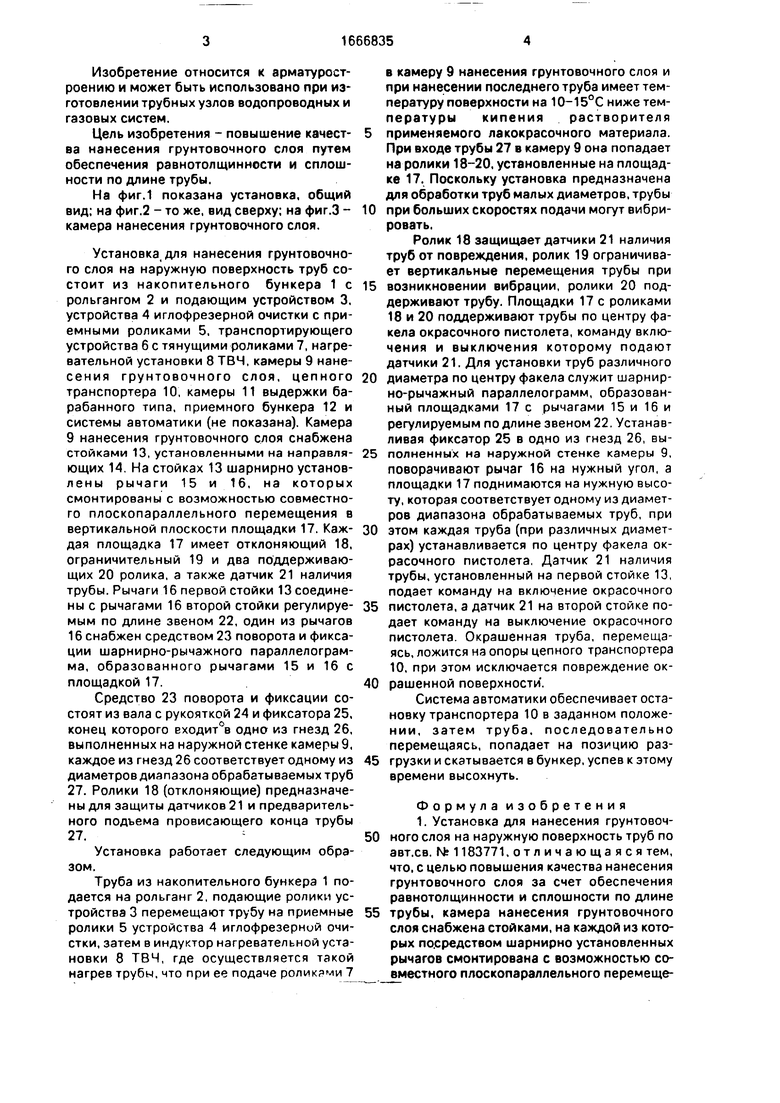

Изобретение относится к арматурост- роению и может быть использовано при изготовлении трубных узлов водопроводных и газовых систем.

Цель изобретения - повышение качества нанесения грунтовочного слоя путем обеспечения равнотолщинности и сплошности по длине трубы.

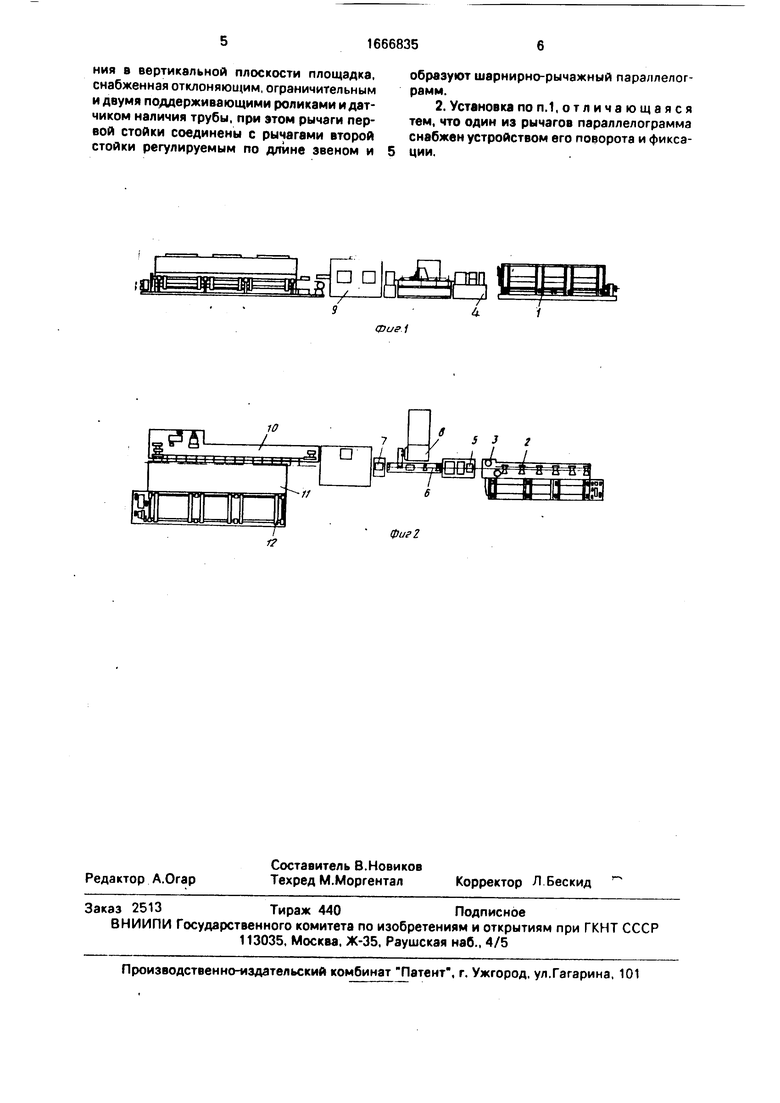

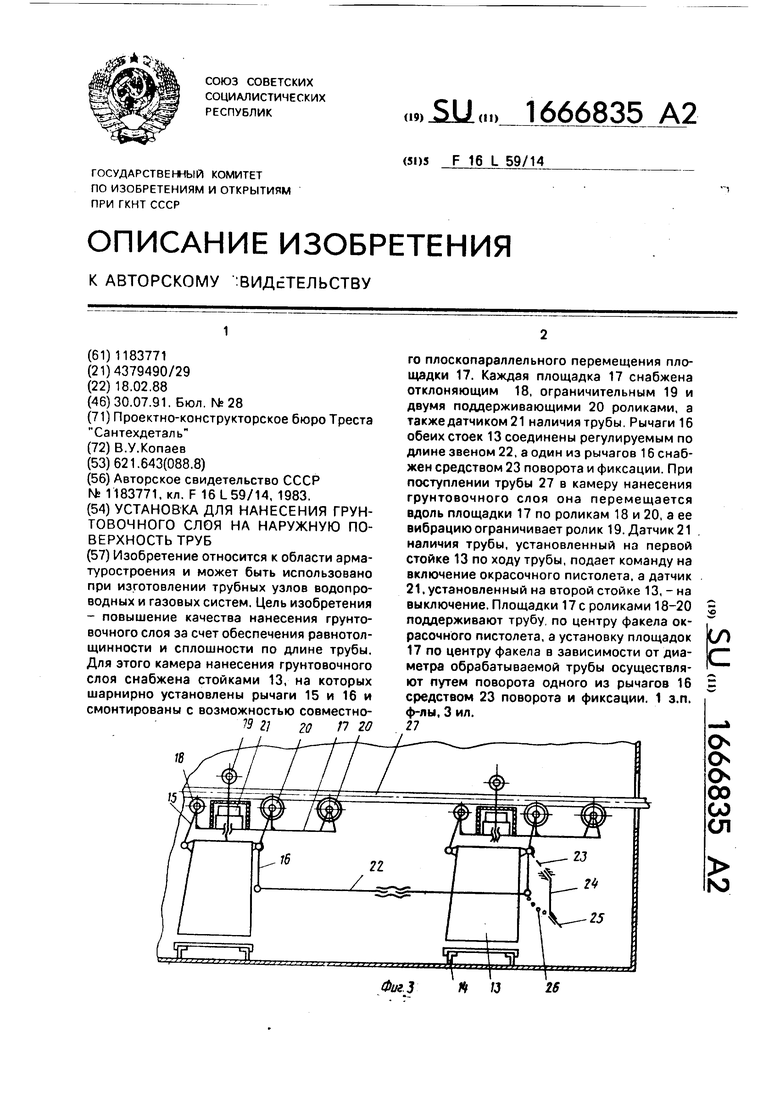

На фиг.1 показана установка, общий вид; на фиг.2 - то же, вид сверху; на фиг.З - камера нанесения грунтовочного слоя.

Установка для нанесения грунтовочного слоя на наружную поверхность труб состоит из накопительного бункера 1 с рольгангом 2 и подающим устройством 3. устройства 4 иглофрезерной очистки с приемными роликами 5, транспортирующего устройства 6 с тянущими роликами 7, нагревательной установки 8 ТВЧ, камеры 9 нанесения грунтовочного слоя, цепного транспортера 10, камеры 11 выдержки барабанного типа, приемного бункера 12 и системы автоматики (не показана). Камера 9 нанесения грунтовочного слоя снабжена стойками 13, установленными на направляющих 14. На стойках 13 шарнирно установлены рычаги 15 и 16, на которых смонтированы с возможностью совместного плоскопараллельного перемещения в вертикальной плоскости площадки 17. Каждая площадка 17 имеет отклоняющий 18, ограничительный 19 и два поддерживающих 20 ролика, а также датчик 21 наличия трубы. Рычаги 16 первой стойки 13 соединены с рычагами 16 второй стойки регулируемым по длине звеном 22, один из рычагов 16 снабжен средством 23 поворота и фиксации шарнирно-рычажного параллелограмма, образованного рычагами 15 и 16 с площадкой 17.

Средство 23 поворота и фиксации состоят из вала с рукояткой 24 и фиксатора 25, конец которого входит°в одно из гнезд 26, выполненных на наружной стенке камеры 9, каждое из гнезд 26 соответствует одному из диаметров диапазона обрабатываемых труб 27. Ролики 18 (отклоняющие) предназначены для защиты датчиков 21 и предварительного подъема провисающего конца трубы 27.

Установка работает следующим образом.

Труба из накопительного бункера 1 подается на рольганг 2, подающие ролики устройства 3 перемещают трубу на приемные ролики 5 устройства 4 иглофрезерной очистки, затем в индуктор нагревательной установки 8 ТВЧ, где осуществляется такой нагрев трубы, что при ее подаче роликами 7

в камеру 9 нанесения грунтовочного слоя и при нанесении последнего труба имеет температуру поверхности на 10-15°С ниже температуры кипения растворителя

применяемого лакокрасочного материала. При входе трубы 27 в камеру 9 она попадает на ролики 18-20, установленные на площадке 17. Поскольку установка предназначена для обработки труб малых диаметров, трубы

при больших скоростях подачи могут вибрировать.

Ролик 18 защищает датчики 21 наличия труб от повреждения, ролик 19 ограничивает вертикальные перемещения трубы при

возникновении вибрации, ролики 20 поддерживают трубу. Площадки 17 с роликами 18 и 20 поддерживают трубы по центру факела окрасочного пистолета, команду включения и выключения которому подают датчики 21. Для установки труб различного

диаметра по центру факела служит шарнир- но-рычажный параллелограмм, образованный площадками 17 с рычагами 15 и 16 и регулируемым по длине звеном 22. Устанавливая фиксатор 25 в одно из гнезд 26, выполненных на наружной стенке камеры 9, поворачивают рычаг 16 на нужный угол, а площадки 17 поднимаются на нужную высоту, которая соответствует одному из диаметров диапазона обрабатываемых труб, при

этом каждая труба (при различных диаметрах) устанавливается по центру факела окрасочного пистолета, Датчик 21 наличия трубы, установленный на первой стойке 13, подает команду на включение окрасочного

пистолета, а датчик 21 на второй стойке подает команду на выключение окрасочного пистолета. Окрашенная труба, перемещаясь, ложится на опоры цепного транспортера 10, при этом исключается повреждение окрешенной поверхности.

Система автоматики обеспечивает остановку транспортера 10 в заданном положении, затем труба, последовательно перемещаясь, попадает на позицию разгрузки и скатывается в бункер, успев к этому времени высохнуть.

Формула изобретения

1. Установка для нанесения грунтовочного слоя на наружную поверхность труб по авт.св. Ns 1183771, отличающаяся тем, что. с целью повышения качества нанесения грунтовочного слоя за счет обеспечения равнотолщинности и сплошности по длине

трубы, камера нанесения грунтовочного слоя снабжена стойками, на каждой из которых посредством шарнирно установленных рычагов смонтирована с возможностью совместного плоскопараллельного перемещения в вертикальной плоскости площадка, снабженная отклоняющим, ограничительным и двумя поддерживающими роликами и датчиком наличия трубы, при этом рычаги первой стойки соединены с рычагами второй стойки регулируемым по длине звеном и

образуют шарнирно-рычэжиый параллелограмм.

2. Установка по п.1,отличающаяся тем, что один из рычагов параллелограмма снабжен устройством его поворота и фиксации.

Изобретение относится к области арматуростроения и может быть использовано при изготовлении трубных узлов водопроводных и газовых систем. Цель изобретения - повышение качества нанесения грунтовочного слоя за счет обеспечения равнотолщинности и сплошности по длине трубы. Для этого камера нанесения грунтовочного слоя снабжена стойками 13, на которых шарнирно установлены рычаги 15 и 16 и смонтированы с возможностью совместного плоскопараллельного перемещения площадки 17. Каждая площадка 17 снабжена отклоняющим 18, ограничительным 19 и двумя поддерживающими 20 роликами, датчиком 21 наличия трубы. Рычаги 16 обеих стоек 13 соединены регулируемым по длине звеном 22, а один из рычагов 16 снабжен средством 23 поворота и фиксации. При поступлении трубы 27 в камеру нанесения грунтовочного слоя она перемещается вдоль площадки 17 по роликам 18 и 20, а ее вибрацию ограничивает ролик 19. Датчик 21 наличия трубы, установленный на первой стойке 13 по ходу трубы, подает команду на включение окрасочного пистолета, а датчик 21, установленный на второй стойке 13, - на выключение. Площадки 17 с роликами 18, 19, 20 поддерживают трубу по центру факела окрасочного пистолета, а установку площадок 17 по центру факела в зависимости от диаметра обрабатываемой трубы осуществляют путем поворота одного из рычагов 16 средством 23 поворота и фиксации. 1 з.п.ф-лы, 3 ил.

Ю

г

53 2

/У Ji

Ьттсо та

g a s-s

я

фиг 2
