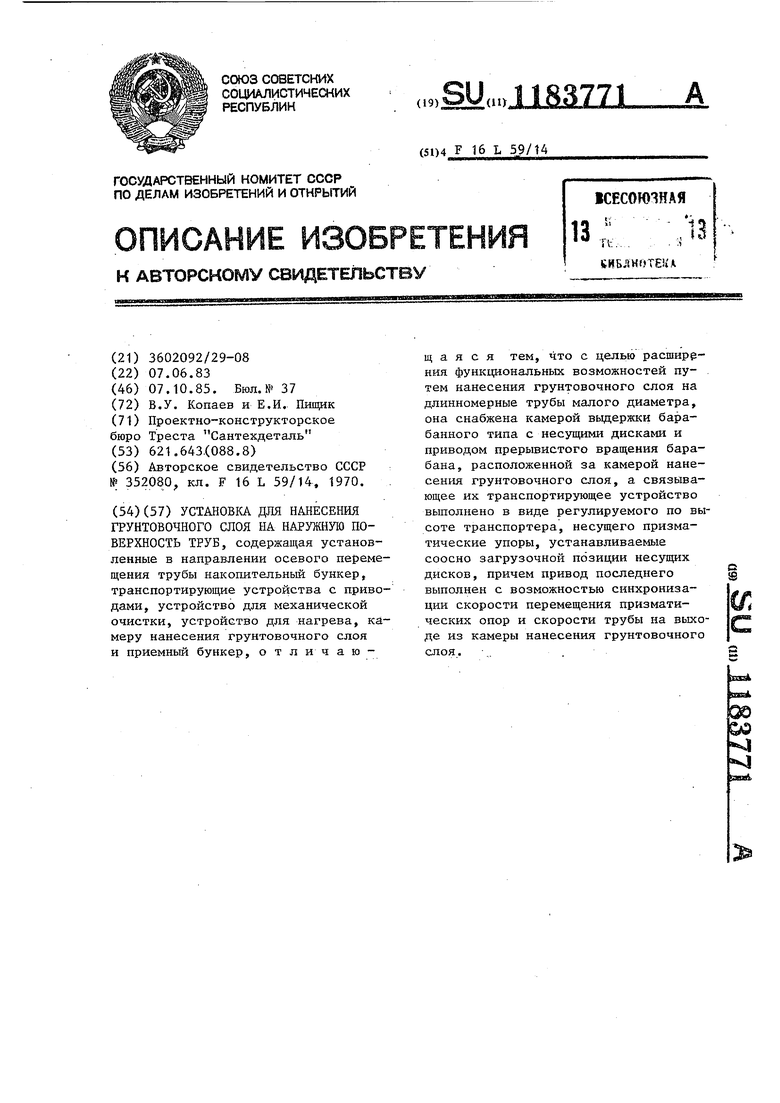

Установка для нанесения грунтовочного слоя на наружную поверхность труб Советский патент 1985 года по МПК F16L59/14 F16L58/00

|

«vl

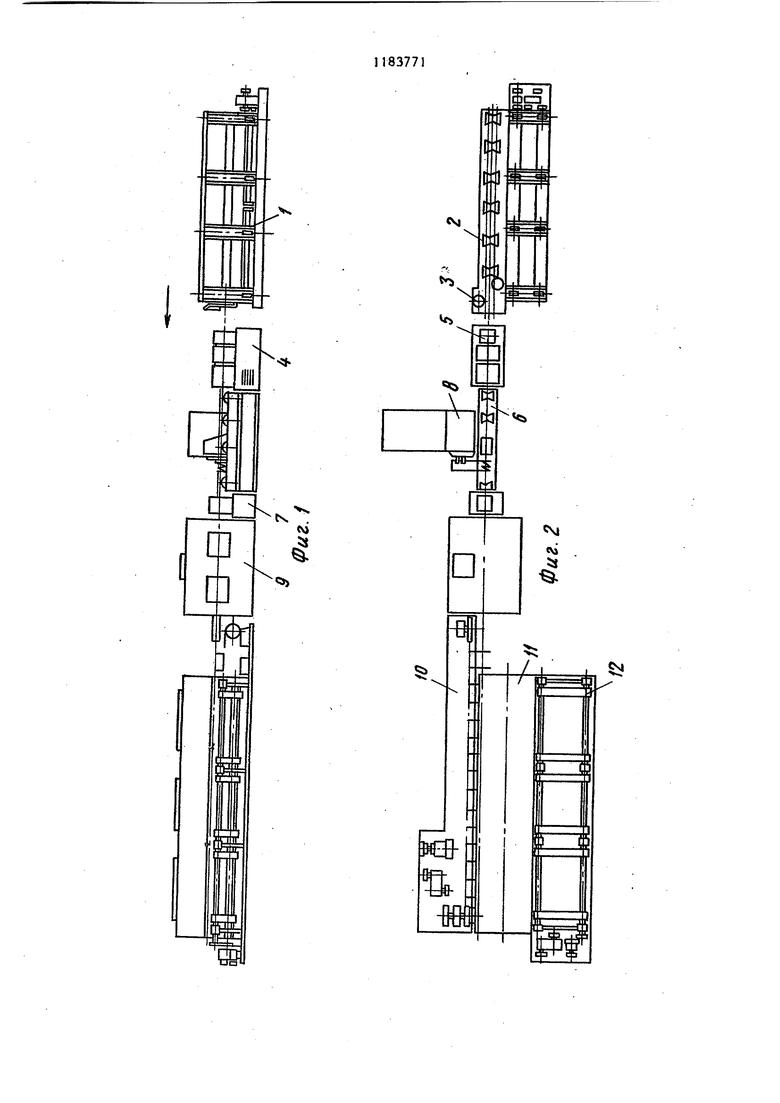

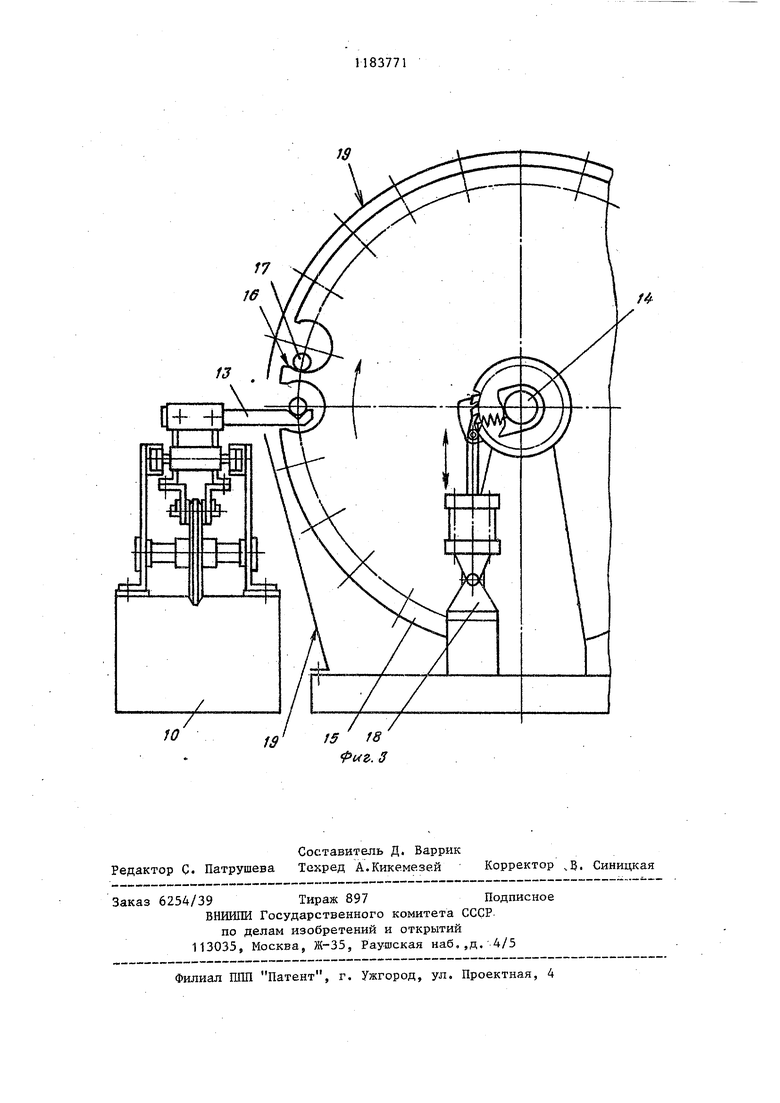

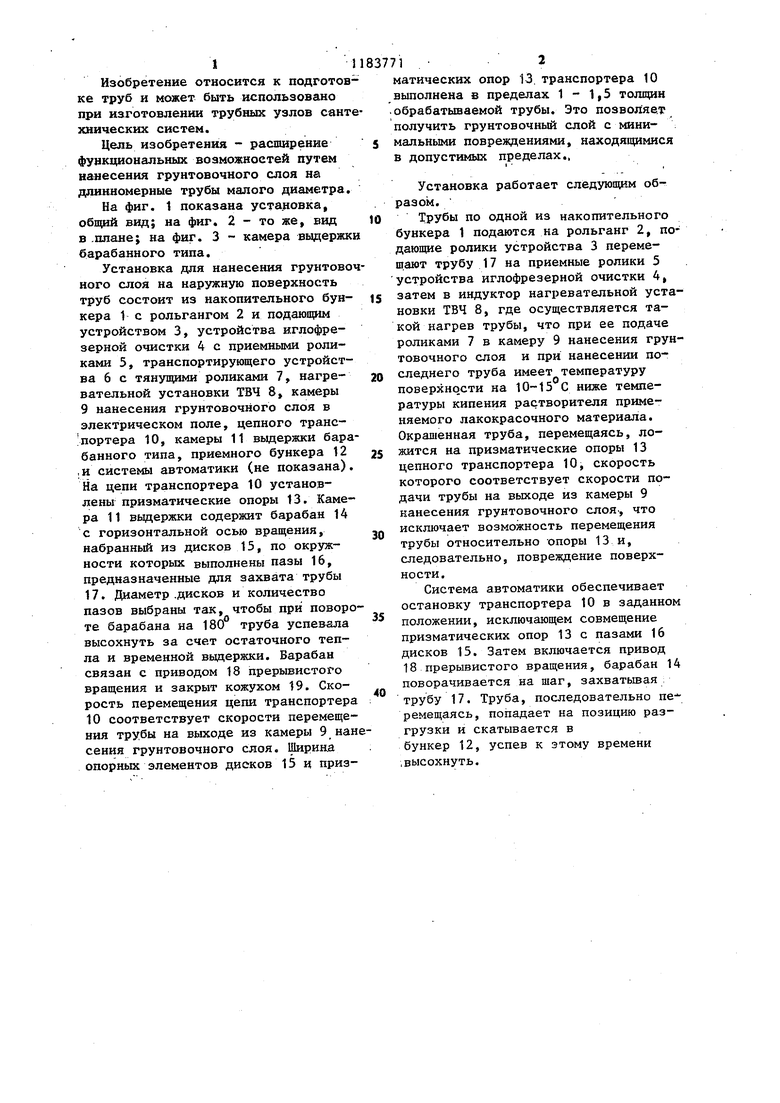

шхй, 1 Изобретение относится к подготов ке труб и может быть использовано при изготовлении трубных узлов сант хнических систем. Цель изобретения расширение функциональных возможностей путем нанесения грунтовочного слоя на длинномерные трубы малого диаметра На фиг. 1 показана установка, обпщй вид; на фиг. 2 - то же, вид в .плане; на фиг. 3 - камера барабанного типа. Установка для нанесения грунтово ного слоя на наружную поверхность труб состоит из накопительного бункера 1 с рольгангом 2 и подающим устройством 3, устройства иглофрезерной очистки 4 с приемными роликами 5, транспортирующего устройства 6 с тянущими роликами 7, нагревательной установки ТВЧ 8, камеры 9нанесения грунтовочного слоя в электрическом поле, цепного транспортера 10, камеры 11 вьодержки бара банного типа, приемного бункера 12 ,и системы автоматики (не показана) На цепи транспортера 10 установлены призматические опоры 13. Камера 1 1 выдержки содержит барабан 14 с горизонтальной осью вращения, набранньй из дисков 15, по окружности которых выполнены пазы 16, предназначенные для захвата трубы 17. Диаметр .дисков и количество пазов выбраны так, чтобы при поворо те барабана на 180 труба успевала высохнуть за счет остаточного тепла и временной выдержки. Барабан связан с приводом 18 прерывистого вращения и закрыт кожухом 19. Скорость перемещения цепи транспортера 10соответствует скорости перемещения трубы на выходе из камеры 9 нан сения грунтовочного слоя. Ширина опорных элементов дисков 15 и приз1 2 матических опор 13. транспортера 10 выполнена в пределах 1-1,5 толщин обрабатываемой трубы. Это позволяет получить грунтовочный слой с минимальными повреждениями, находящимися в допустимых пределах., Установка работает следующим образом. Трубы по одной из накопительного бункера 1 подаются на рольганг 2, подающие ролики устройства 3 перемещают трубу 17 на приемные ролики 5 устройства иглофрезерной очистки 4, затем в индуктор нагревательной установки ТВЧ 8, где осуществляется такой нагрев трубы, что при ее подаче роликами 7 в камеру 9 нанесения грунтовочного слоя и при нанесении последнего труба имеет температуру поверхности на 10-15 С ниже температуры кипения растворителя применяемого лакокрасочного материала. Окрашенная труба, перемещаясь, ложится на призматические опоры 13 цепного транспортера 10, скорость которого соответствует скорости подачи трубы на выходе из камеры 9 нанесения грунтовочного слоя., что исключает возможность перемещения трубы относительно опоры 13 и, следовательно, повреждение поверхности. Система автоматики обеспечивает остановку транспортера 10 в заданном положении, исключающем совмещение призматических опор 13 с пазами 16 дисков 15. Затем включается привод 18 прерывистого вращения, барабан 14 поворачивается на шаг, захватывая; трубу 17. Труба, последовательно перемещаясь, попадает на позицию разгрузки и скатывается в бункер 12, успев к этому времени .высохнуть.

«э

УСТАНОВКА ДЛЯ НАНЕСЕНИЯ ГРУНТОВОЧНОГО СЛОЯ НА НАРУЖНУЮ ПОВЕРХНОСТЬ ТРУБ, содержащая установленные в направлении осевого перемещения трубы накопительный бункер, транспортирующие устройства с приводами, устройство для механической очистки, устройство для нагрева, камеру нанесения грунтовочного слоя и приемный бункер, отличающаяся тем, что с целью расширения функциональных возможностей путем нанесения грунтовочного слоя на длинномерные трубы малого диаметра, она снабжена камерой выдержки барабанного типа с несущими дисками и приводом прерывистого вращения барабана, расположенной за камерой нанесения грунтовочного слоя, а связывающее их транспортирующее устройство выполнено в виде регулируемого по высоте транспортера, несущего призматические упоры, устанавливаемые соосно загрузочной позиции несущих дисков, причем привод последнего выполнен с возможностью синхронизации скорости перемещения призматических опор и скорости трубы на выходе из камеры нанесения грунтовочного слоя.
