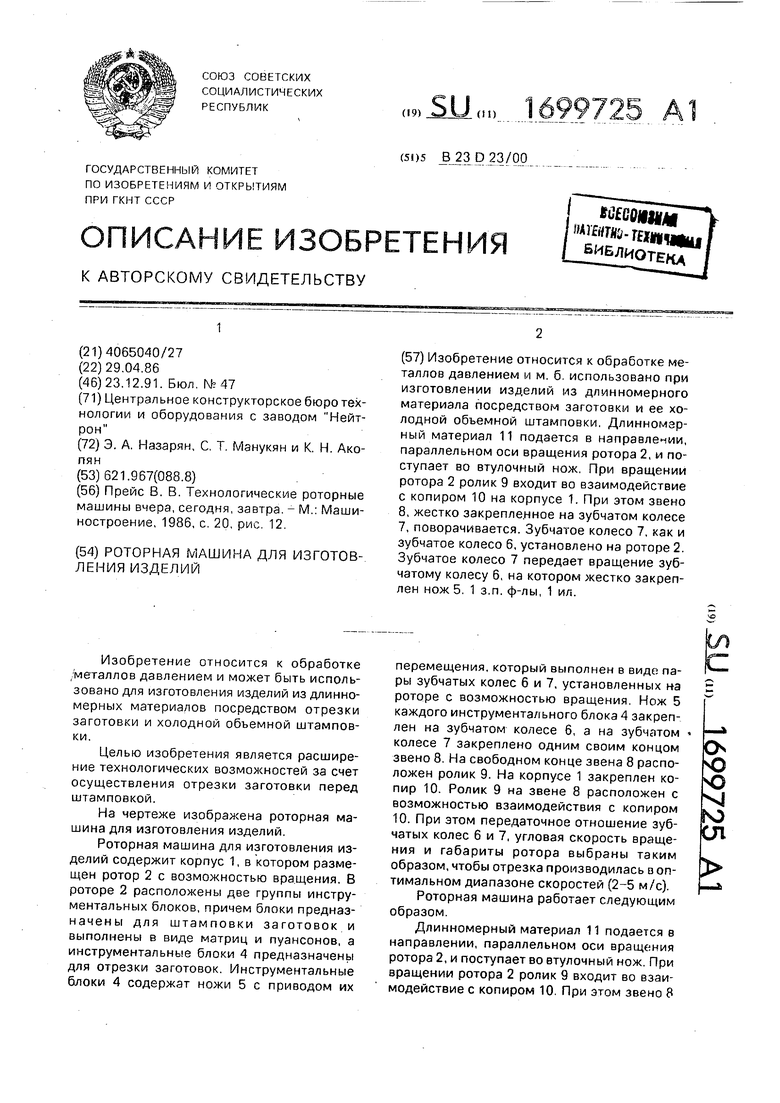

Роторная машина для изготовления изделий Советский патент 1991 года по МПК B23D23/00

Изобретение относится к обработке ,металлов давлением и может быть использовано для изготовления изделий из длинномерных материалов посредством отрезки заготовки и холодной объемной штамповки.

Целью изобретения является расширение технологических возможностей за счет осуществления отрезки заготовки перед штамповкой.

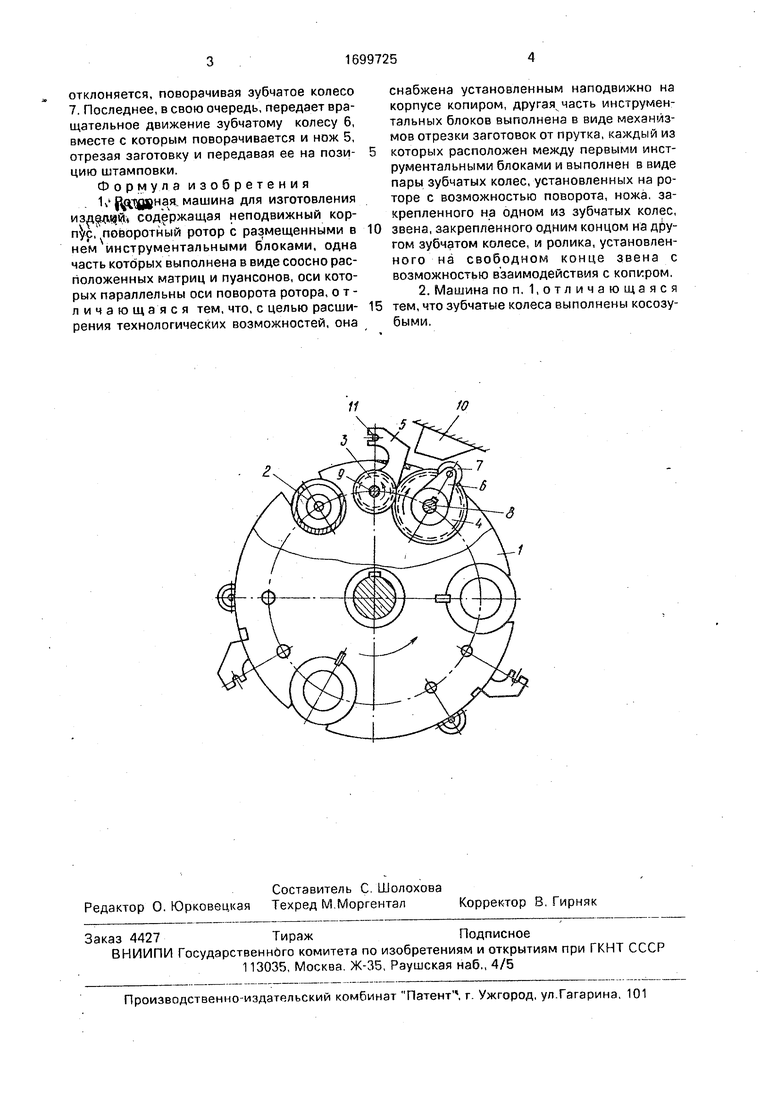

На чертеже изображена роторная машина для изготовления изделий.

Роторная машина для изготовления изделий содержит корпус 1, в котором размещен ротор 2 с возможностью вращения. В роторе 2 расположены две группы инструментальных блоков, причем блоки предназначены для штамповки заготовок и выполнены в виде матриц и пуансонов, а инструментальные блоки 4 предназначены для отрезки заготовок. Инструментальные блоки 4 содержат ножи 5 с приводом их

перемещения, который выполнен в виде пары зубчатых колес 6 и 7, установленных на роторе с возможностью вращения. Нож 5 каждого инструментального блока 4 закреплен на зубчатом колесе 6, а на зубчатом колесе 7 закреплено одним своим концом звено 8. На свободном конце звена 8 расположен ролик 9. На корпусе 1 закреплен копир 10. Ролик 9 на звене 8 расположен с возможностью взаимодействия с копиром 10. При этом передаточное отношение зубчатых колес 6 и 7, угловая скорость вращения и габариты ротора выбраны таким образом, чтобы отрезка производилась в оптимальном диапазоне скоростей (2-5 м/с).

Роторная машина работает следующим образом.

Длинномерный материал 11 подается в направлении, параллельном оси вращения ротора 2, и поступает во втулочный нож. При вращении ротора 2 ролик 9 входит во взаимодействие с копиром 10. При этом звено 8

О

о ю ч ю

ОТ

отклоняется, поворачивая зубчатое колесо 7. Последнее, в свою очередь, передает вращательное движение зубчатому колесу 6, вместе с которым поворачивается и нож 5, отрезая заготовку и передавая ее на позицию штамповки.

Формула изобретения 1viP qjj5|Hava машина для изготовления изделии содержащая неподвижный корпус, поворотный ротор с размещенными в нем инструментальными блоками, одна часть которых выполнена в виде соосно расположенных матриц и пуансонов, оси которых параллельны оси поворота ротора, отличающаяся тем, что, с целью расширения технологических возможностей, она

0

5

снабжена установленным наподвижно на корпусе копиром, другая часть инструментальных блоков выполнена в виде механизмов отрезки заготовок от прутка, каждый из которых расположен между первыми инструментальными блоками и выполнен в виде пары зубчатых колес, установленных на роторе с возможностью поворота, ножа закрепленного на одном из зубчатых колес, звена, закрепленного одним концом на другом зубчатом колесе, и ролика, установленного на свободном конце звена с возможностью взаимодействия с копиром. 2. Машина по п. 1,отличающаяся тем, что зубчатые колеса выполнены косозу- быми.

Изобретение относится к обработке металлов давлением и м. б. использовано при изготовлении изделий из длинномерного материала посредством заготовки и ее холодной объемной штамповки. Длинномерный материал 11 подается в направлении, параллельном оси вращения ротора 2, и поступает во втулочный нож. При вращении ротора 2 ролик 9 входит во взаимодействие с копиром 10 на корпусе 1. При этом звено 8, жестко закрепленное на зубчатом колесе 7, поворачивается. Зубчатое колесо 7, как и зубчатое колесо 6, установлено на роторе 2. Зубчатое колесо 7 передает вращение зубчатому колесу 6, на котором жестко закреплен нож 5. 1 з.п. ф-лы, 1 ил.
