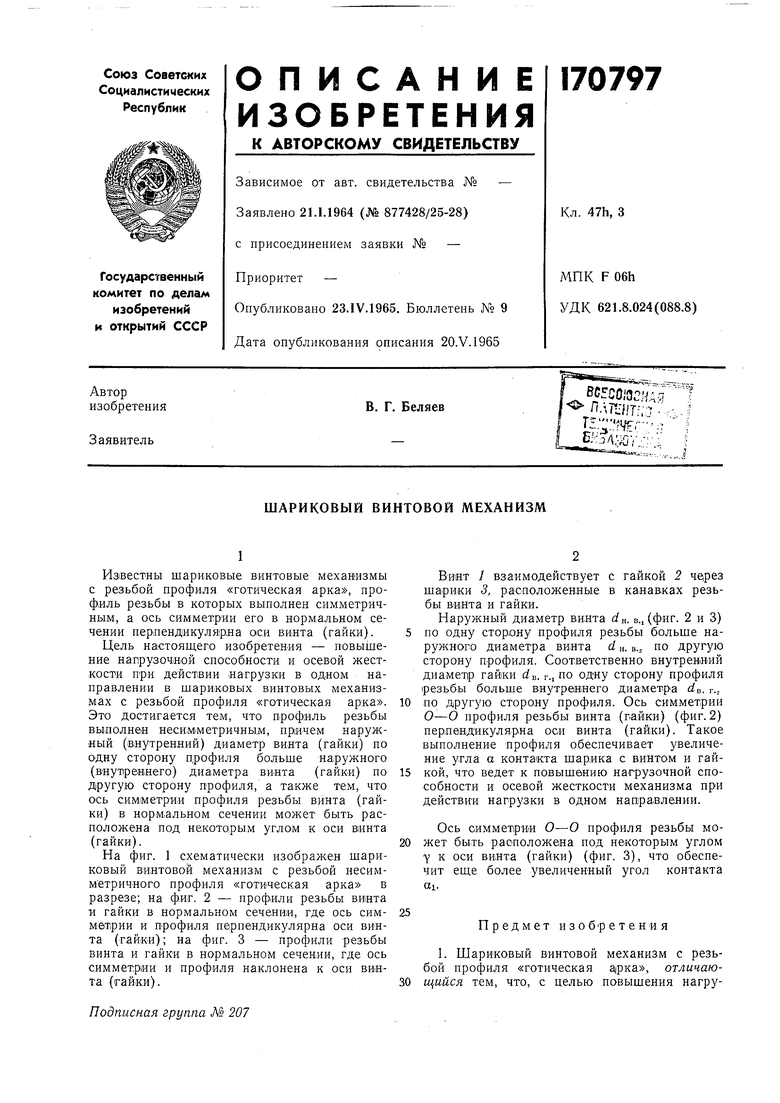

ШАРИКОВЫЙ ВИНТОВОЙ МЕХАНИЗМ Советский патент 1965 года по МПК F16H25/22

Известны шариковые винтовые механизмы с резьбой профиля «готическая арка, проф,иль резьбы в которых выполнен симметричным, а ось симметрии его в нормальном сечении перпендикулярна оси винта (гайки).

Цель настоящего изобретения - повышение налрузочной способности и осевой жесткости при действии нагрузки в одном направлении в шариковых винтовых механизмах с резьбой профиля «готическая арка. Это достигается тем, что профиль резьбы выполнен несимметричным, причем наружный (внутренний) диаметр винта (гайки) по одну сторону профиля больше наружного (внутреннего) диаметра винта (гайки) по другую сторону профиля, а также тем, что ось симметрии профиля резьбы винта (гайки) в норм,альном сечении может быть расположена под некоторым углом к оси винта (гайки).

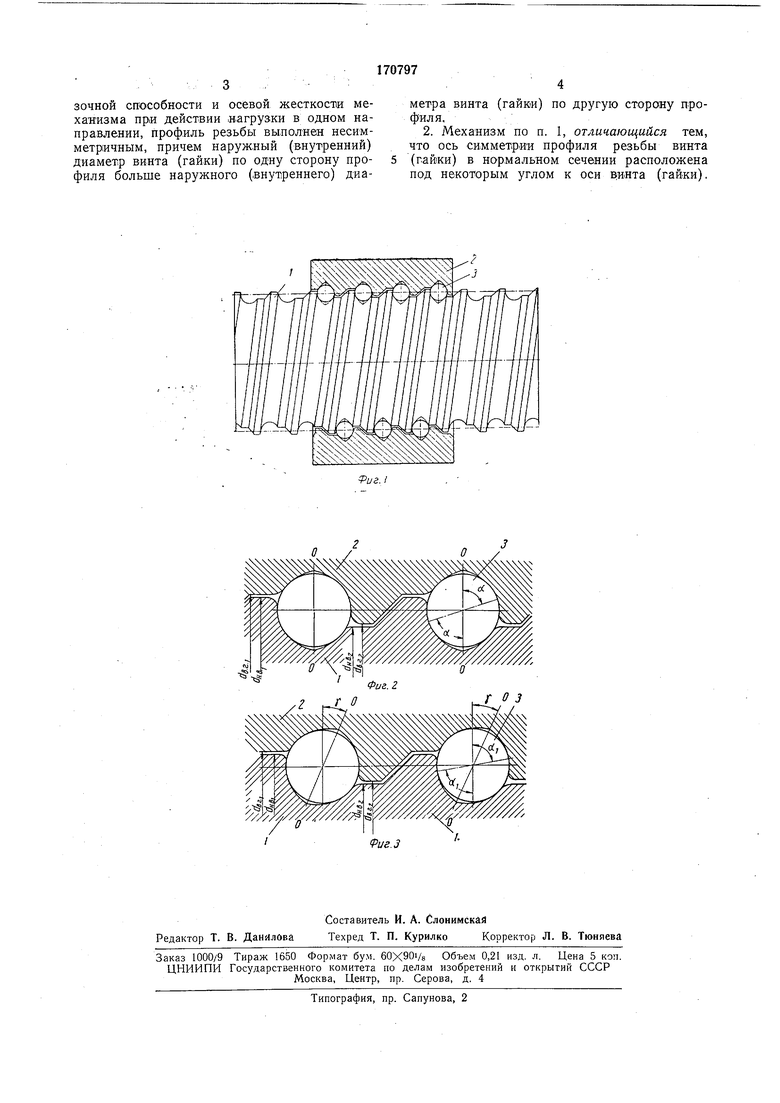

На фиг. 1 схематически изображен шариковый винтовой механизм с резьбой несимметричного профиля «готическая арка в разрезе; на фиг. 2 - профили резьбы винта и гайки в нормальном сечении, где ось симметрии и профиля перпендикулярна оси винта (гайки); на фиг. 3 - профили резьбы винта и гайки в нормальном сечении, где ось симметрии и профиля наклонена к оси винта (гайки).

Винт / взаимодействует с гайкой 2 шарики 3, расположенные в канавках резьбы винта и гайки.

Наружный диаметр винта йн. в., (фиг. 2 и 3) по одну сторону профиля резьбы больше наружного диаметра винта d н. в. по другую сторону профиля. Соответственно внутренний диаметр гайки . г., по одну сторону профиля резьбы больше внутреннего диаметра de. г.,

по другую сторону профиля. Ось симметрии О-О профиля резьбы винта (гайки) (фиг. 2) перпендикулярна оси винта (гайки). Такое выполнение профиля обеспечивает увеличение угла а контакта шарика с винтом и гайкой, что ведет к повышению нагрузочной способности и осевой жесткости механизма при действии нагрузки в одном направлении.

Ось симметрии О-О профиля резьбы может быть расположена под некоторым углом Y к оси винта (гайки) (фиг. 3), что обеспечит еше более увеличенный угол контакта ai.

25

Предмет изобретения

зочной способности и осевой жесткости механизма при действии иагрузки в одном направлении, профиль резьбы выполнен несимметричным, причем наружный (внутренний) диаметр винта (гайки) по одну сторону профиля больше наружного (внутреннего) диаметра винта (гайки) по другую сторону профиля,

2. Механизм по п. 1, отличающийся тем,

что ось симметрии профиля резьбы винта

(гай1ки) в нормальном сечении расположена

под некоторым углом к оси винта (гайки).
