"Смазочно-охлаждающее технологическое средство для механической обработки материалов "ВОМОЛ" Советский патент 1993 года по МПК C10M141/06 C10M141/06 C10M105/12 C10M105/14 C10M133/06 C10M131/10 C10M105/54 C10N30/06 C10N40/20

Изобретение относится к машиностроению, а именно к смазочно-охлаждающим технологическим средствам /СОТС/, применяемым для механической обработки материалов, в частности резанием.

Цель изобретения - повышение стойкости инструмента.

Все компоненты предлагаемого СОТС выпускаются отечественной промышленностью.

Полугидрат 1,1,1-трихлор-2-метилпро- панола-2-бесцветные кристаллы легко растворимые в органических растворителях и слабо растворимые в воде, формула С(СНзЬОН молекулярный вес 177,46, температура плавления 77-80° С. Применяются как антисептик для консервирования растворов органопрепаратов. Изготавливается по ТУ 6-09-14-1695-74.

Тетрабутиламмоний бромистый (СНз(СН2)) - кристаллическое вещество белого цвета легко растворимое в воде и спирте. Служит для получения аммиака в лабораторных условиях. Изготавливается по ТУ 6-09-1859-77.

Этандиол (НОСНа-СНаОН) - двухатомный спирт этиленгликоль. Сиропообразная бесцветная жидкость без запаха, сладковатого вкуса. Температура кипения 197,6° С. Растворяется в воде и органических растворителях. Используется в смеси с водой в качестве антифриза. ГОСТ 19710-83.

Этанол /этиловый спирт/ - формула C2HsOH, бесцветная легкоподвижная жидкость со жгучим вкусом и специфическим

О СО 00

ы

запахом, температура кипения 78,39° С, легко растворим в воде и органических растворителях. ГОСТ 18300--72.

Полугидрат-1,1,1-трихлор-2-метилпропа нол-2 введен с целью образования в зоне резания антифрикционных вторичных структур. Тетрабутиламмоний бромистый используется как стабилизатор растворения полугидрата-1,1,1-трихлор-2-метилпропано - ла-2. Этанол выполняет роль основы СОТС, затрудняющей окислительную коррозию кобальтовой связки режущего инструмента. Этандиол предназначен для уменьшения летучести СОТС и устранению твердых отложений на станке после обработки.

СОТС приготавливается следующим образом. Последовательно растворяются вэтаноле: полугидрат 1-1,1-трихлор-2-метилпропанол-2, тетрабутиламмоний бромистый, этандиол .и тщательно перемешиваются. После этого СОТС готово к использованию.

Механизм действия предлагаемого СОТС состоит в создании на трущихся поверхностях защитных антифрикционных углерод хлоридных комплексных соединений и ограничении доступа окислителей к кобальтовой связке твердосплавного инструмента,

Сравнительные испытания предлагаемого СОТС, базовой жидкости - смеси 50% масла индустриального И-12А и 50% четы- реххлористого углерода и прототипа (см. авт. св. СССР NN 420655) проводились точением молибдена марки МЧВП резцами из твердого сплава ВК10ХОМ при глубине ре- зания 0,3 мм, подаче - 0,1 мм/об, скорости резания 0,58 м/с..

Обработка производилась на токарно- зинторезном станке модели 16К20. Измерялся относительный размерный износ резцов при прохождении одинакового пути резания.

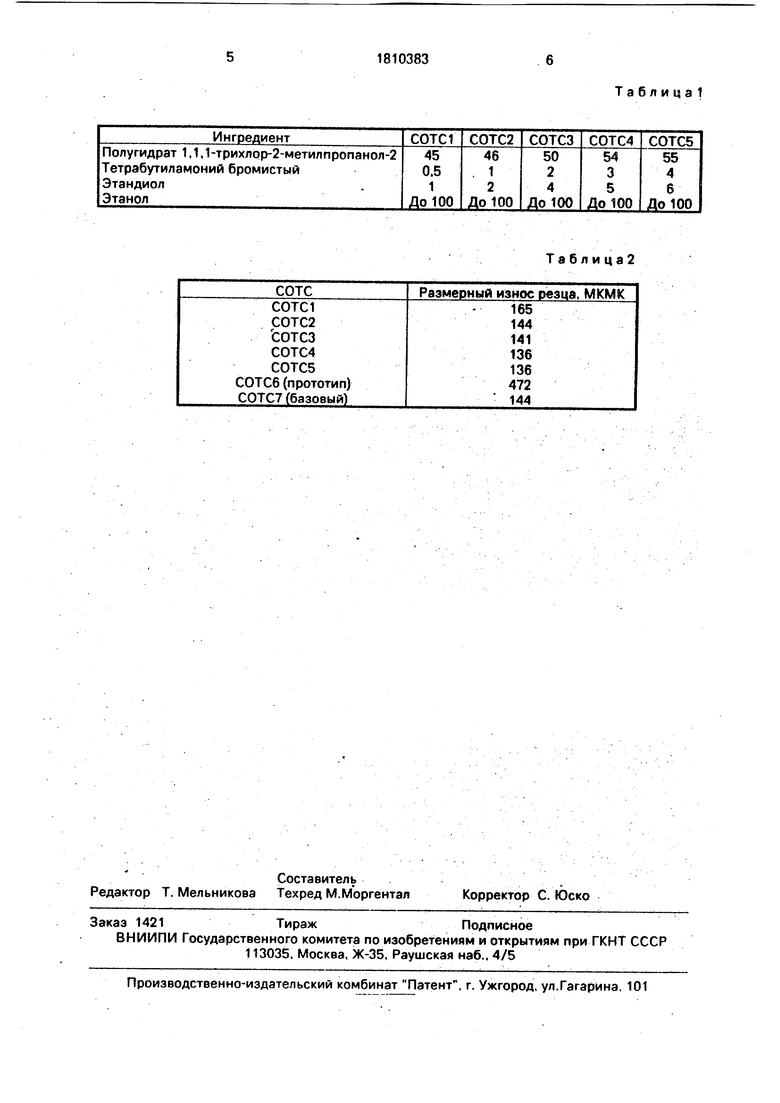

Для испытаний были приготовлены следующие смазочные композиции, представленные s табл.1.

Прототип/СОТС6/имел следующий со- став, мас.%:

Этиловый спирт60

Глицерин15

ВодаДо 100.

Базовая жидкость /СОТС7/ имела еле- дующее соотношение компонентов, мас.%:

Масло И-12А-50

Четыреххлористый

углерод- 50

Результаты сравнительных испытаний (средние по пяти экспериментам) сведены в табл. 2.

Результаты технологических испытаний позволяют сделать вывод, что наиболее эффективными СОТС являются СОТС 2, СОТС 3, СОТС 4. Состав СОТС под этими номерами имеет следующее содержание компонентов, мас.%:

Полу гидрат 1,1,1-трихлор-2-метилпропанол-246-54

Тетрабутиламмоний

бромистый1-3

Этандиол2-5

ЭтанолДо 100.

Уменьшение процентной концентрации компонентов приводит к увеличению размерного износа резцов, а увеличение - заметно не изменяет технологические показатели СОТС.

Таким образом заявляемое СОТС показало более высокие технологические свойства. Размерный износ резцов по сравнению с прототипом и базовым составом уменьшается в 1,2-3,5 раза, что приводит к снижению себестоимости выпускаемой продукции.

Формула изобретения

Смазочно-охлаждающее технологическое средство для механической обработки материалов, содержащее этиловый спирт, отличающееся тем, что, с целью повышения стойкости инструмента, средство дополнительно содержит полугидрат 1,1,1-трихлор-2-метштропанол-2, бромистый тетрабутиламмоний и этиленгликоль при следующем соотношении компонентов, мас.%:

Полугидрат 1.1.1-три- хло р-2-метил п ро- панол-246-54 Бромистый тетрабутиламмоний 1-3 Этиленгликоль 2-5 Этиловый спирт Остальное.

Таблица

Сущность изобретения: средство содержит, %: полугидрат 1,1,1-трихлор-2-метилп- ропанол-2 46-54; тетрабутиламмоний бромистый 1-3; этиленгликоль 2-5; этиловый спирт - остальное. 2 табл.

Та б л и ца2
