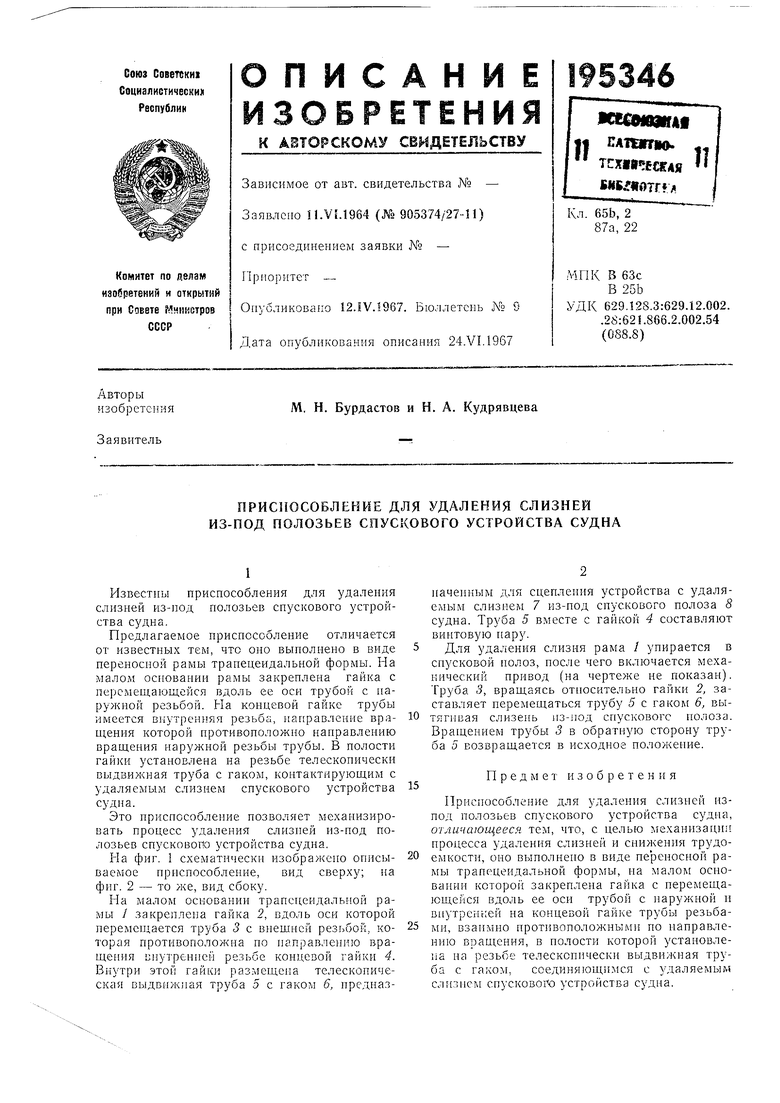

ПРИСПОСОБЛЕНИЕ ДЛЯ УДАЛЕНИЯ СЛИЗНЕЙ ИЗ-ПОД ПОЛОЗЬЕВ СПУСКОВОГО УСТРОЙСТВА СУДНА Советский патент 1967 года по МПК B63C3/12

Известиы приспособления для удаления слизней из-нод полозьев спускового устройства судна.

Предлагаемое приспособление отличается от известных тем, что оно выполнено в виде переносной рамы трапецеидальной формы. На малом основании рамы закреплена гайка с пе)смеш,аюш,ейся вдоль ее оси трубой с наружной резьбой. На концевой гайке трубы имеется внутренняя резьба, направление вращения которой противоположно направлепию вращения наружной резьбы трубы. В полости гайки установлена на резьбе телескопически выдвижная труба с гаком, контактирующим с удаляемым слизнем спускового устройства судна.

Это приспособление позволяет механизировать процесс удаления слизней из-под полозьев спускового устройства судна.

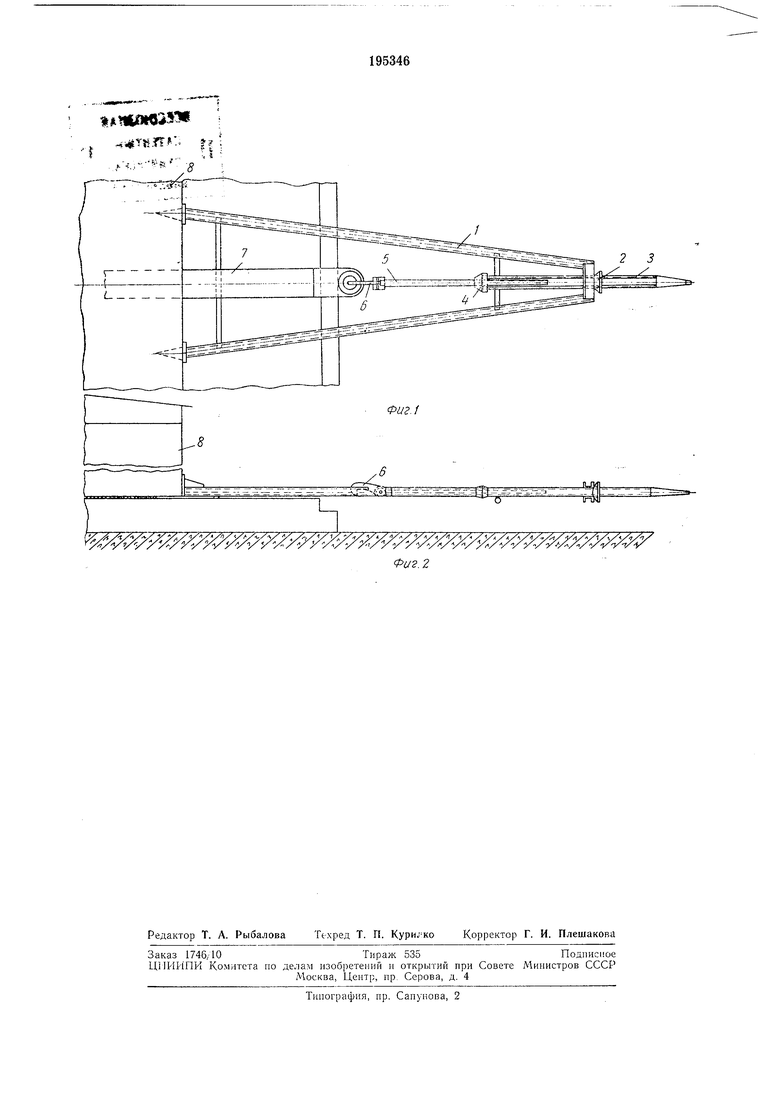

На фиг. 1 схематически изображено описываемое приспособление, вид сверху; па фиг. 2 - то же, вид сбоку.

На малом основании трапецеидальной рамы / закреплена гайка 2, вдоль оси которой переменается труба 3 с внешней резьбой, которая противоположпа по направлению вращения снутренпей резьбе концевой гайки 4. Внутри этой гайки размещена телескопическая выдвижная труба 5 с гаком 6, предназначенным для сцепления устройства с удаляемым слизнем 7 из-под спускового полоза 8 судна. Труба 5 вместе с гайкой 4 составляют винтовую пару.

Для удаления слизня рама / упирается в спусковой полоз, после чего включается механический привод (на чертеже не показан). Труба 5, вращаясь относительно гайки 2, заставляет перемещаться трубу 5 с гаком 6, вытягивая слизень из-под спускового полоза. Вращением трубы 3 в обратную сторону труба 5 возвращается в исходное положепие.

Н р е д м е т изобретения

Нриснособление для удаления слизней изпод полозьев спускового устройства судпа, отличающееся тем, что, с целью механизации процесса удаления слизней и снижения трудоемкости, оно выполнеио в виде переносной рамы трапецеидальной формы, па малом осповании KOTOpoii закреплена гайка с перемещающейся вдоль ее оси трубой с наружной п внутреикей на концевой гайке трубы резьбами, взаимно нротивоположиымп по направлению вращения, в полости которой устаиовлепа на резьбе телескопически выдвижная труба с гаком, соединяющимся с удаляемым слизнем спусково) устройства судиа.
