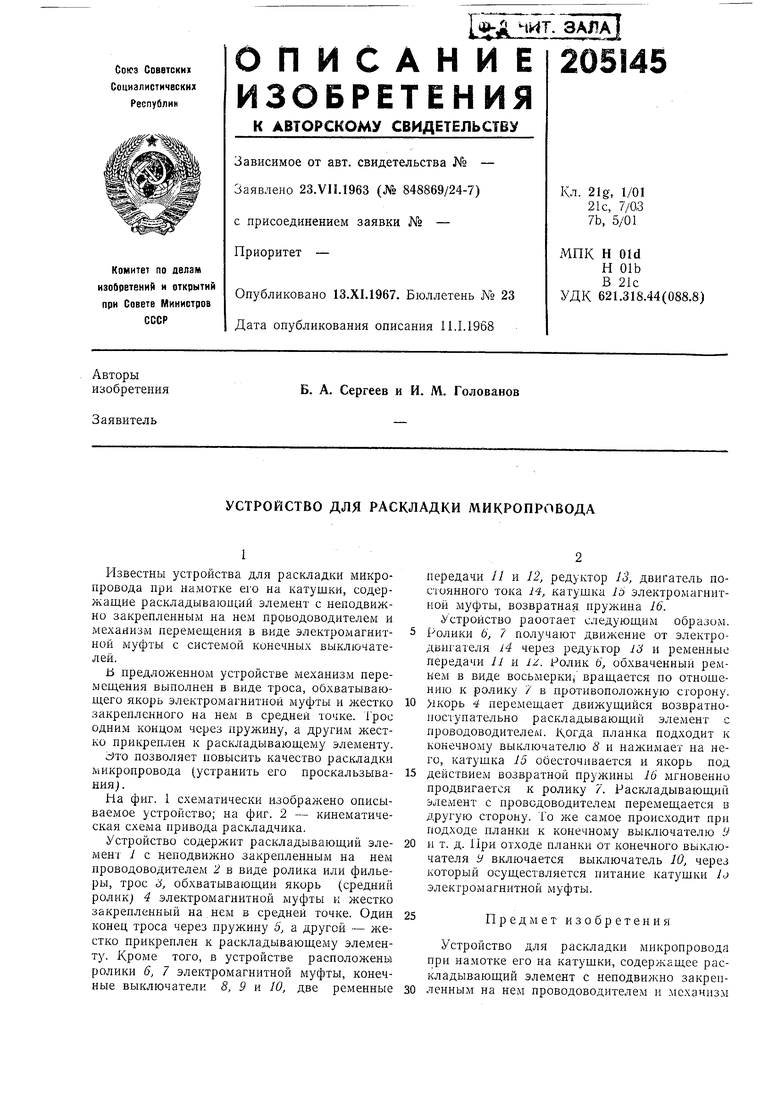

УСТРОЙСТВО ДЛЯ РАСКЛАДКИ МИКРОПРПВОДА Советский патент 1967 года по МПК H01F41/06 H01F41/04

Известны устройства для раскладки микропровода при намотке его на катушки, содержащие раскладывающий элемент с неподвижно закрепленным на нем проводоводителем и механизм перемещения в виде электромагнитной муфты с системой конечных выключателей.

В предложенном устройстве механизм перемещения выполнен в виде троса, обхватывающего якорь электромагнитной муфты и жестко закрепленного на нем в средней точке. Грос одним концом через пружину, а другим жестко прикреплен к раскладывающему элементу.

Это позволяет повысить качество раскладки микропровода (устранить его проскальзывания).

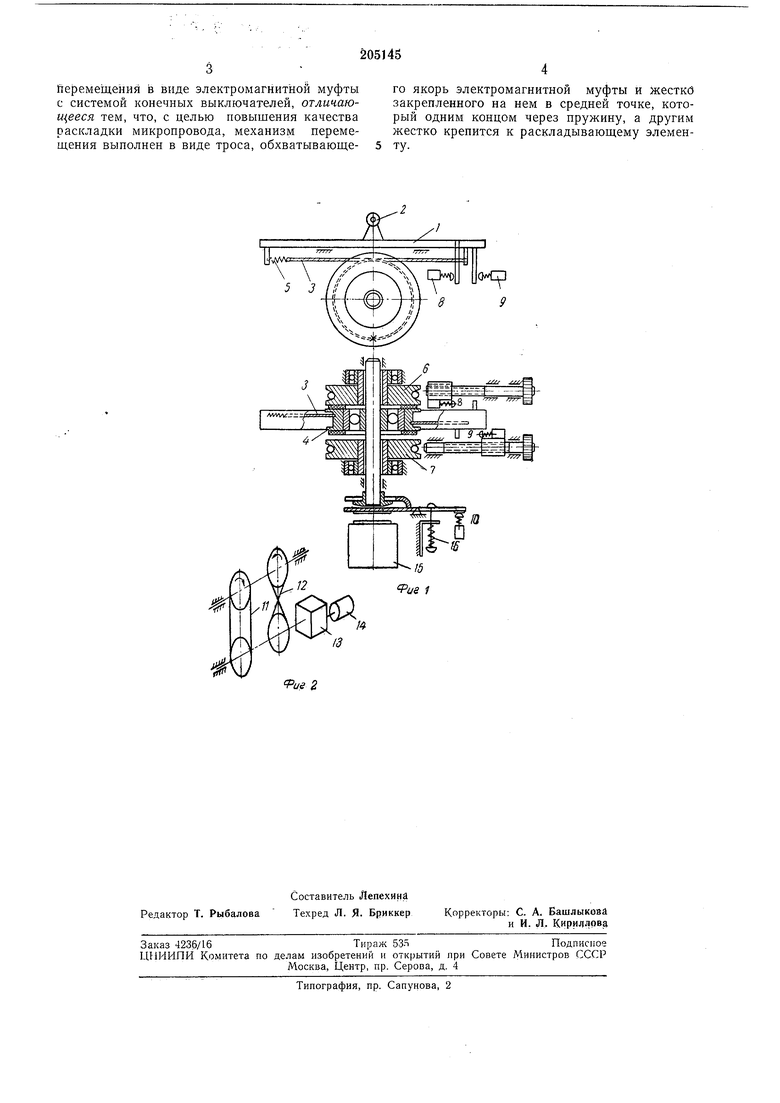

На фиг. 1 схематически изображено описываемое устройство; на фиг. 2 - кинематическая схема привода раскладчика.

Устройство содержит раскладывающий элемент 1 с неподвижно закрепленным на нем проводоводителем 2 в виде ролика или фильеры, трос i, обхватывающий якорь (средний ролик) 4 электромагнитной муфты и жестко закрепленный на,нем в средней точке. Один конец троса через пружину 5, а другой - жестко прикреплен к раскладывающему элементу. Кроме того, в устройстве расположены ролики 6, 7 электромагнитной муфты, конечные выключатели 8, 9 и 10, две ременные

передачи // и 12, редуктор 13, двигатель постоянного тока 14, катушка 1э электромагнитной муфты, возвратная пружина 16.

Устройство раоотает следующим образом.

Ролики Ь, 7 получают движение от электродвигателя 14 через редуктор 13 и ременные передачи 11 и 1. Ролик 6, обхваченный ремнем в виде восьмерки, вращается по отношению к ролику 7 в противоположную сторону.

iKOpb 4 перемещает движущийся возвратнопосчупательно раскладывающий элемент с проводоводителем. Когда планка подходит к конечному выключателю 8 и нажимает на него, катушка 15 обесточивается и якорь под

действием возвратной прул- ины 16 мгновенно продвигается к ролику 7. Раскладывающий элемент с проводоводителем перемещается в другую сторону. То же самое происходит при подходе планки к конечному выключателю J

и т. д. При отходе планки от конечного выключателя У включается выключатель 10, через который осуществляется питание катушки /J электромагнитной муфты.

25

Предмет изобретения

Устройство для раскладки микропроводя Г1ри намотке его на катушки, содержащее раскладывающий элемент с неподвижно закреп30 ленным на нем проводоводителем и механизм

Перемещения в виде электромагнитной муфты с системой конечных выключателей, отличающееся тем, что, с целью повышения качества раскладки микропровода, механизм перемещения выполнен в виде троса, обхватывающего якорь электромагнитной муфты и жестко закрепленного на нем в средней точке, который одним концом через пружину, а другим жестко крепится к раскладывающему элементу.

/3

fue 2

i/S 1
