УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ ПАКЕТА ДЛИННОМЕРНЫХ ПИЛОМАТЕРИАЛОВ Советский патент 1968 года по МПК B66C1/22

Известные устройства для перегрузки пакета длинномерных пиломатериалов, выполненные в виде подвешенного на кране захвата с траверсой и обвязками, требуют применения ручного труда.

С целью обеспечения автоматической застройки и отстропки пакета любой длины, в предлагаемом устройстве траверса выполнена с двумя раздвижными консолями, на концах которых установлены Г-образные подхваты, а обвязки состоят из гибкого органа прямоугольного сечения, кольца, клиновых замков, представляющих собой обоймы и клинья с проушинами, соединенными планкой.

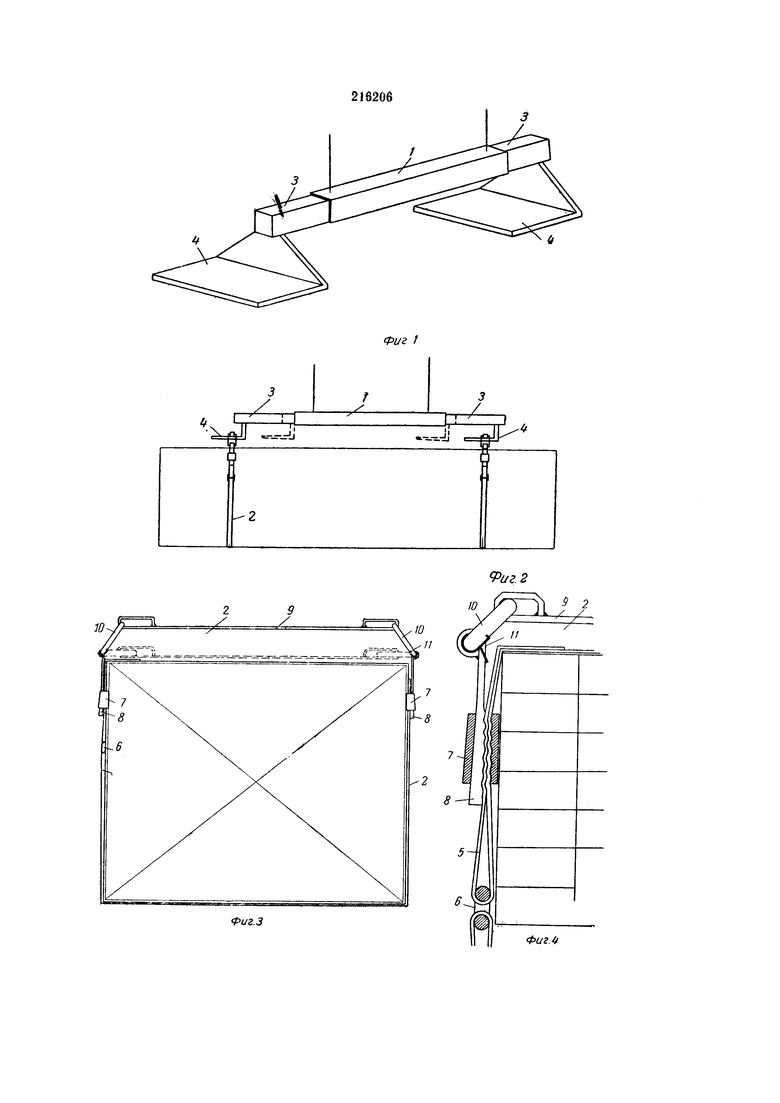

На фиг. 1 изображена траверса; на фиг. 2 - то же, с обвязкой и пакетом; на фиг. 3 - обвязка с пакетом; на фиг. 4 - узел соединения обвязки.

Устройство включает подвижный на кране захват с траверсой 1 и обвязками 2. Траверса 1 выполнена с двумя раздвижными консолями 3, на концах которых имеются Г-образные подхваты 4. Обвязки 2 состоят из гибкого органа прямоугольного сечения 5, кольца 6 и клиновых замков, представляющих собой обоймы 7 и клинья 8 с проушинами, соединенными планкой 9 посредством колец 10.

В нормальном положении планка приподнята над верхней поверхностью пакета и удерживается в такой позиции усилием пружин 11, передаваемым через кольца 10.

Устройство для перегрузки пакета длинномерных пиломатериалов, выполненное в виде подвешенного на кране захвата с траверсой и обвязками, отличающееся тем, что, с целью обеспечения автоматической застропки и отстропки пакета любой длины, траверса выполнена с двумя раздвижными консолями, на концах которых установлены Г-образные подхваты, а обвязки состоят из гибкого органа прямоугольного сечения, кольца, клиновых замков, представляющих собой обоймы и клинья с проушинами, соединенными планкой.
