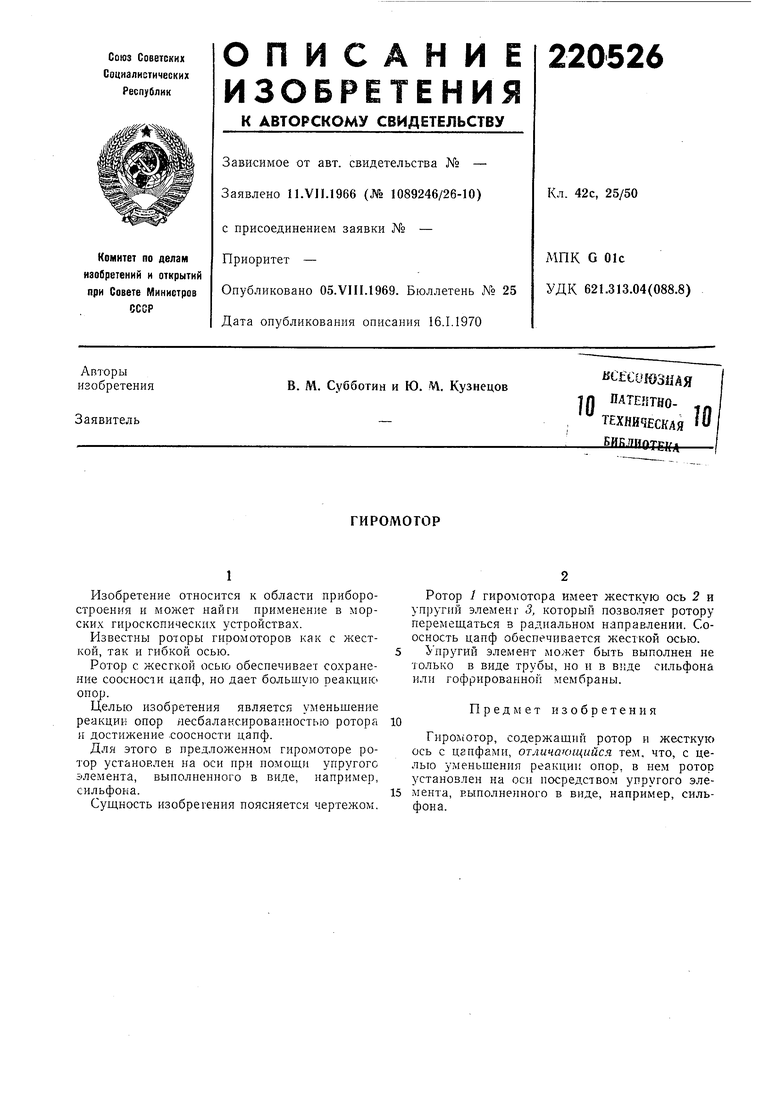

ТЕХНИЧЕСКАЯ «О SHKJHpTgjf.ГИРОМОТОР Советский патент 1968 года по МПК G01C19/06

Изобретение относится к области приборостроения и может найти применение в морски.к гироскопических устройствах.

Известны роторы гиромоторов как с жесткой, так и гибкой осью.

Ротор с жесгкой осью обеспечивает сохранение соосности цапф, но дает большую реакцию опор.

Целью изобретения является уменьшение реакции опор несбалансированностью ротора и достижение соосности цапф.

Для этого в предложенном гиромоторе ротор установлен на оси при помоши упругого элемента, выполненного в виде, например, сильфона.

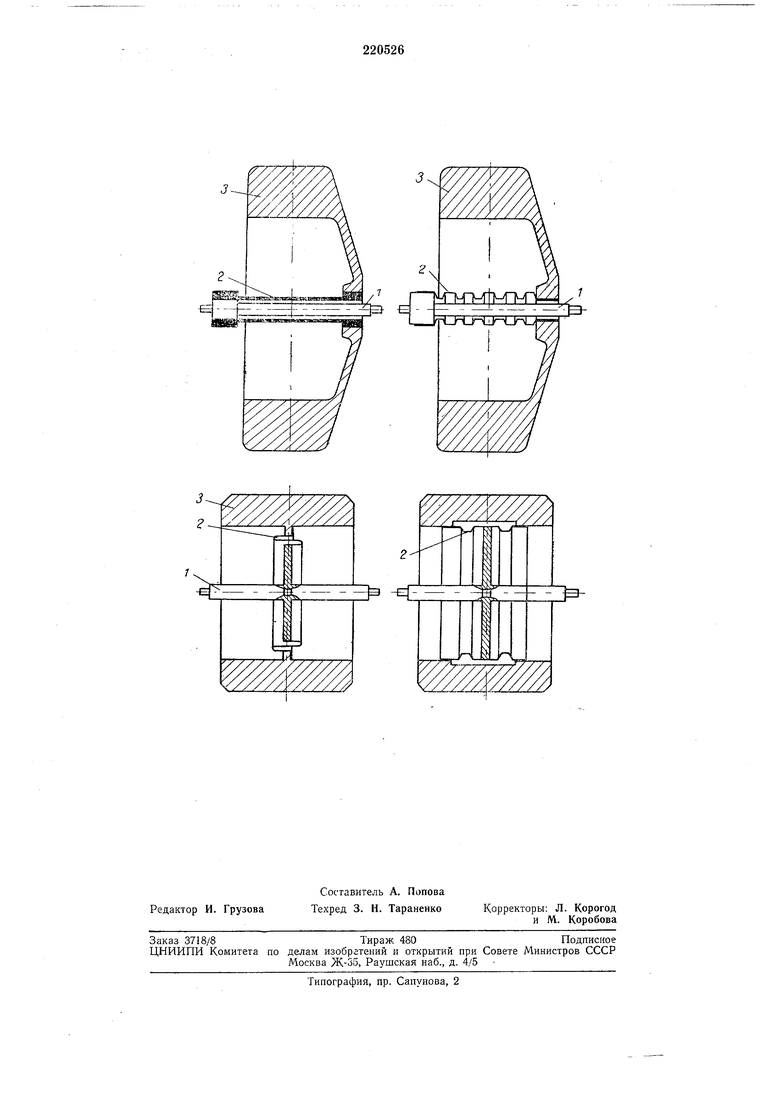

Сущность изобретения поясняется чертежом.

Ротор / гиромотора имеет жесткую ось 2 и упругий элеменг 3, который позволяет ротору перемеш;аться в радиальном направлении. Соосность цапф обеспечивается жесткой осью.

Упругий элемент может быть выполнен не только в виде трубы, но и в виде сильфона или гофрированной мембраны.

Предмет изобретения

Гиролштор, содержащий ротор и жесткую ось с цапфами, отличающийся тем, что, с целью уменьшения реакции опор, в нем ротор установлен на оси посредство.м упругого элемента, выполненного в виде, например, сильфона.
