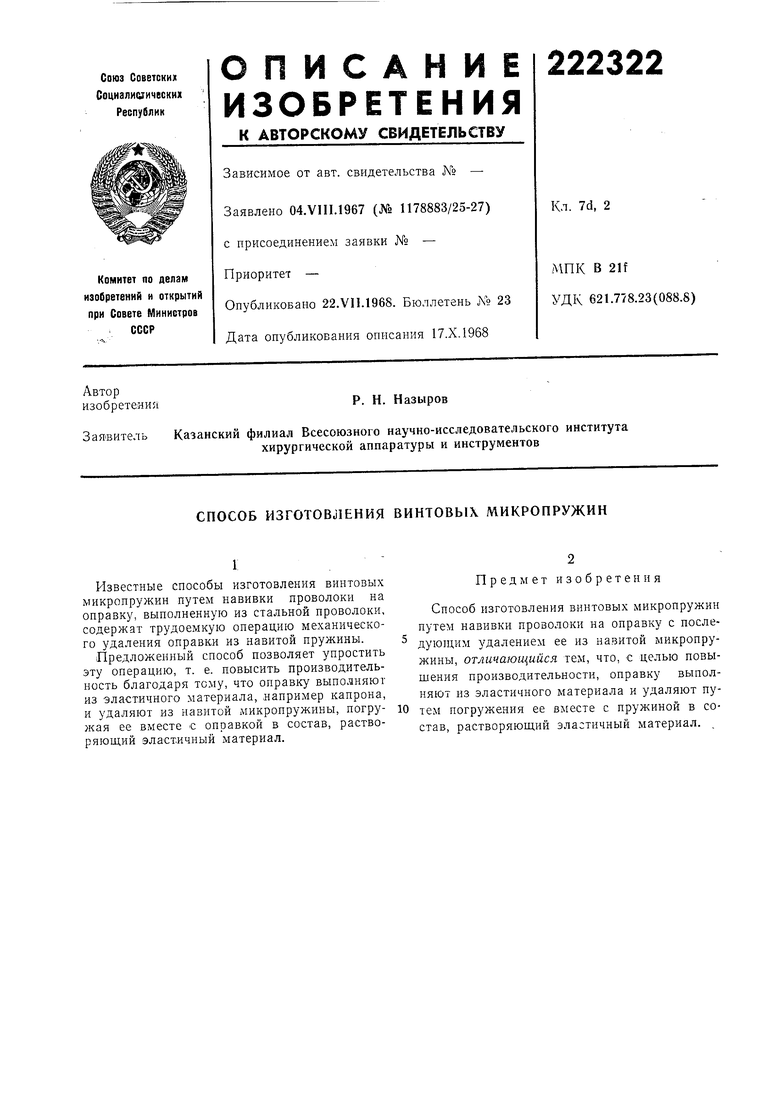

Известные способы изготовления винтовых микропружин путем навивки проволоки на оправку, выполненную из стальной проволоки, содержат трудоемкую операцию механического удаления оправки из навитой пружины.
Предложенный способ позволяет упростить эту операцию, т. е. повысить производительность благодаря тому, что оправку выполняют из эластичного материала, например капрона, и удаляют из навитой микролружины, погрул ая ее вместе с оправкой в состав, растворяющий эластичный материал.
Предмет изобретения
Способ изготовления винтовых микропружин путем навивки проволоки на оправку с последую1цим удалением ее из навитой микропружины, отличающийся тем, что, с целью повышения производительности, оправку выполняют из эластичного материала и удаляют путем погружения ее вместе с пружиной в состав, растворяющий эластичный материал.
