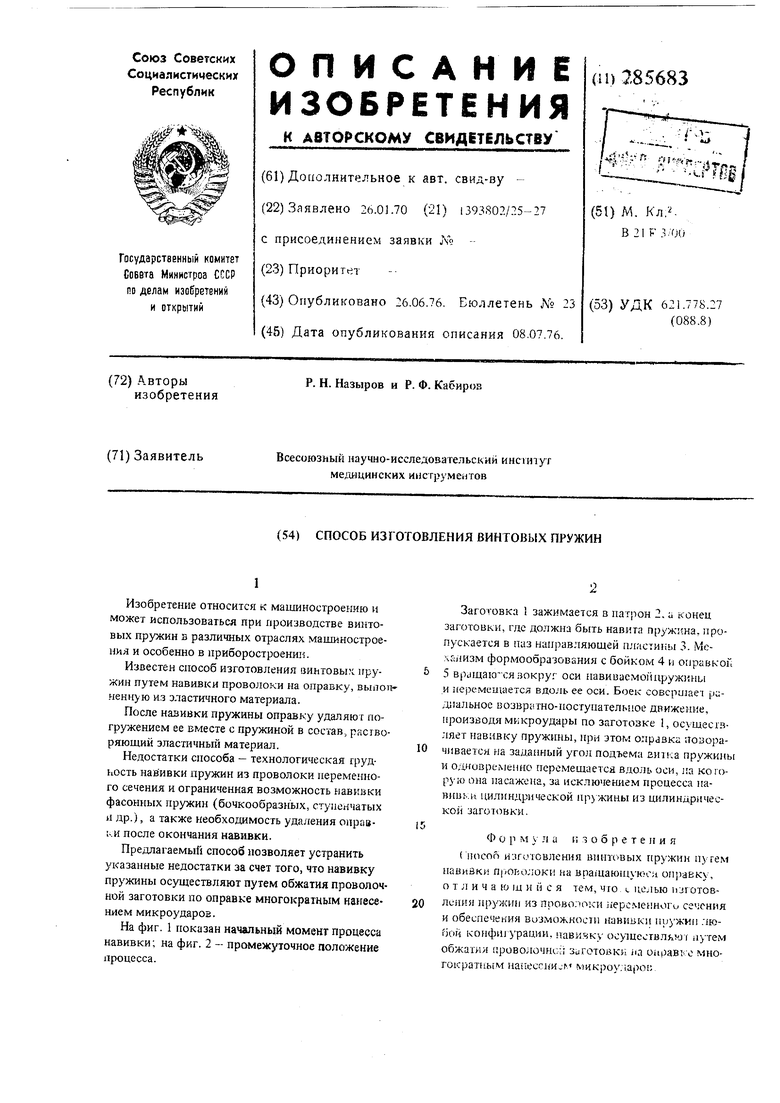

Способ изготовления винтовых пружин Советский патент 1976 года по МПК B21F3/00

Изобретение относится к машиностроению и может использоваться при производстве винтовых пружин в различных отраслях машиностроения и особенно в приборостроеиин.

Известен способ изготовления виьтовьпс пружин путем навивки проволоки на оправку, вылоп.ченную из эластичного материала.

После навивки пружины оправку удаляют погружением ее вместе с пружиной в состав, расгворяющий эластичный материал.

Недостатки способа - технологическая трудность навивки пружин из проволоки переменного сечения и ограниченная возможность навивки фасонных пружин (бочкообразных, стуленчатых и др.), а также необходимость удаления оправ1..И после окончания навивки.

Предлагаемый способ позволяет устранить указанные недостатки за счет того, что навивку пружины осуществляют путем обжатия проволочной заготовки по оправке многократным нанесением микроударОЕ.

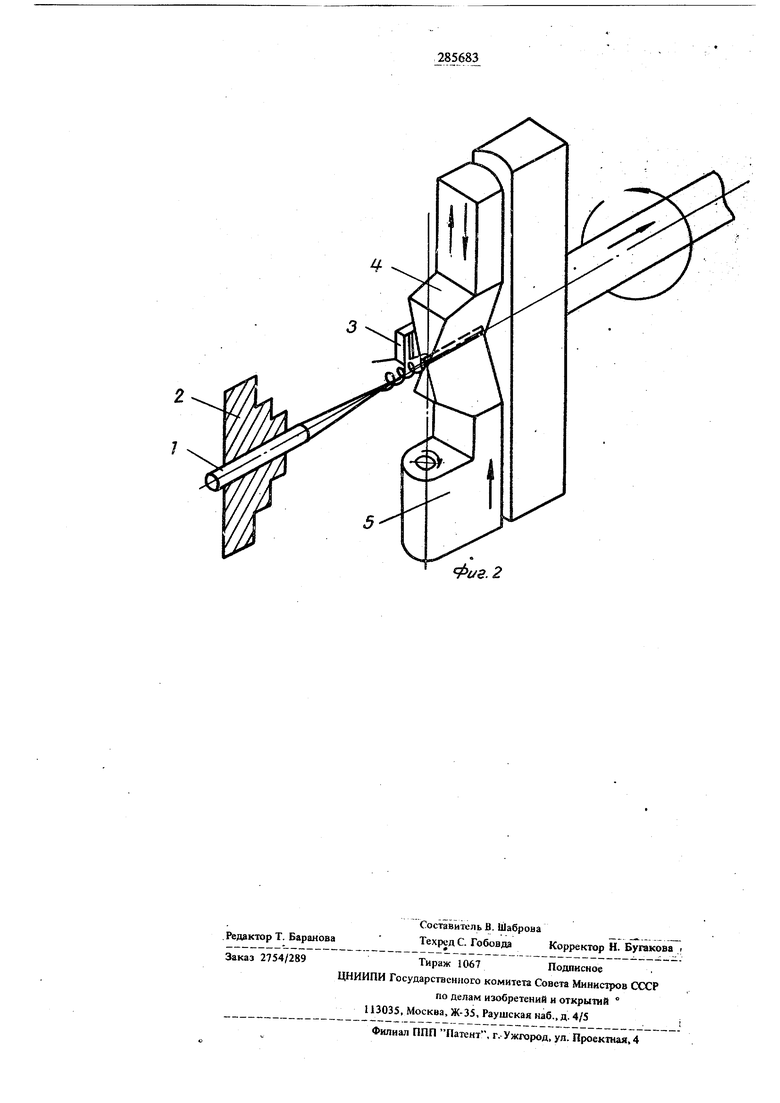

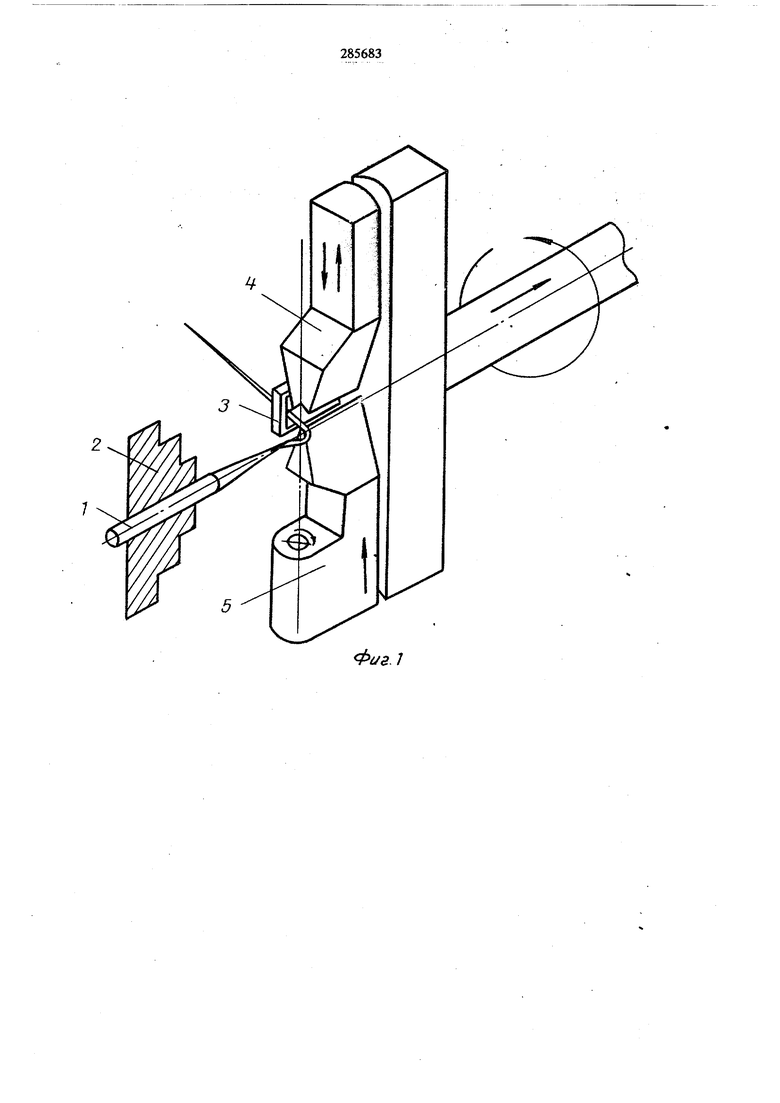

На фиг. 1 показан начальный момент процесса навивки; на фиг. 2 - промежуточное положение процесса.

Заготовка 1 зажимается в патрон 2, а конец заготовки, где должна быть навита П), пропускается в паз нап 5авляющей пл.чстины 3. Мс-чапизм формообразования с бойком 4 и оправкоь 5 вр1.1шагасявокруг оси павииаемопиружины и иере.мешается вдоль ее оси. Боек совершает р;;;1;1альное возвратно-поступательное дпижепие, производямккроудары по заготовке 1, осушесгзляет навивку пружины, при этом оправка иозорачивается на зада11ный угол подъема витса пружины и о;хновреме п 0 перемешается вдоль оси, ла которую опа пасажона, за исключением процесса павивкн цилиндрической пр) жины из цилиндрической заготовки.

Ф о р м у л а изобретения ( 1И1СОП и-1готовления вппт(вых пружин путем паиизки П|юио;;оки на врашашпАч-кн и оп)аЕку, о т л и ч а 0 ш и и с я тем, что, с ucjibm изготовления пружин из проволо1си иерс.меыного сечения и обеспечения визможности навивк11 пузжкн . юfjo/i конфигурации, нави.чку ocyшe.твлкvJT обжатия (фоволочпс;; заготовки iia оаравтсо многократяь м iaiiecci{Hjf микроу..

Фи5.2
