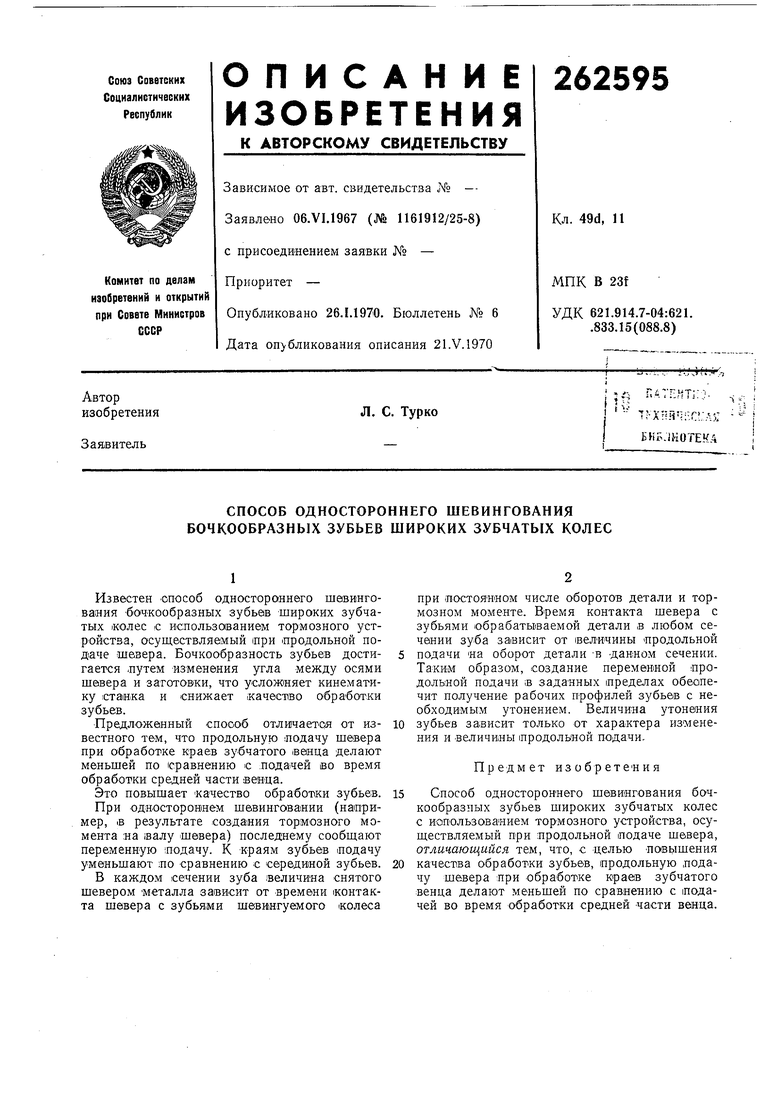

СПОСОБ ОДНОСТОРОННЕГО ШЕВИНГОВАНИЯ БОЧКООБРАЗНЫХ ЗУБЬЕВ ШИРОКИХ ЗУБЧАТЫХ КОЛЕС Советский патент 1970 года по МПК B23F19/06

Известен способ одностороннего шевнигования бочкообразных зубьев широких зубчатых «олес с использованием тормозного устройства, осуществляемый три продольной подаче шбвера. Бочкообразность зубьев достигается лутем изменения угла между осями шавера и заготовки, что усложняет кинематику станка и снижает качество обработки зубьев.

Предложенный способ отлнчаетоя от известного тем, что продольную лодачу шевера при обработке краев зубчатого .венца делают меньшей по сравнению с .подачей во время обработки средней части венца.

Это повышает качество обработки зубьев.

При одностороннем шевинговании (например, iB результате создания тормозного момента на ;валу шевера) последнему сообшают переменную 1подачу. К краям зубьев подачу уменьшают ;по сравнению с серединой зубьев.

В каждом сечении зуба величина снятого шевером металла зависит от времени контакта шевера с зубьями шеви нгуемого колеса

при постоянном числе оборотов детали и тормозном моменте. Время контакта шевера с зубьями обрабатываемой детали ,в любом сечении зуба зависит от величины продольной подачи на оборот детали -в данном сечении. Таким образом, создание переменной продольной подачи в заданных пределах обеспечит получение рабочих профилей зубьев с необходимым утонением. Величина утонения зубьев зависит только от характера изменения и величины продольной подачи.

Предмет изобретения

Способ одностороннего шевингования бочкообразных зубьев широких зубчатых колес с использованием тормозного устройства, осуществляемый при продольной подаче шевера, отличающийся тем, что, с целью повышения

качества обработки зубьев, продольную подачу шевера яри обработке краев зубчатого венца делают меньшей по сравнению с подачей во время обработки средней части венца.
