УПОРНОЕ УСТРОЙСТВО Советский патент 1971 года по МПК F16B1/00

Изобретение относится к области общего машиностроения, а именно к транспортировке различных узлов и деталей нри их обработке.

Известны упорные устройства, содержащие регулируемую онору с фиксируюнщми элементами, представляющими собой откидные или отводные планки.

Такие упорные устройства не дают возможность останавливать перемещаемую каретку с деталями в одном и том же положении.

Упорные устройства с фиксирующими элементами в виде подпружиненных круглых фиксаторов недостаточно надежны, так как нри движении фиксаторы могут проскакивать мимо упоров.

Для устранения этих недостатков в нредлагаемом устройстве фиксируюпи1е элементы выполнены в виде двух подпружиненных пальцев, установленных в опоре. Выстунающие наружные части пальцев имеют заходные конусы, наклонные поверхности которых направлены навстречу друг другу.

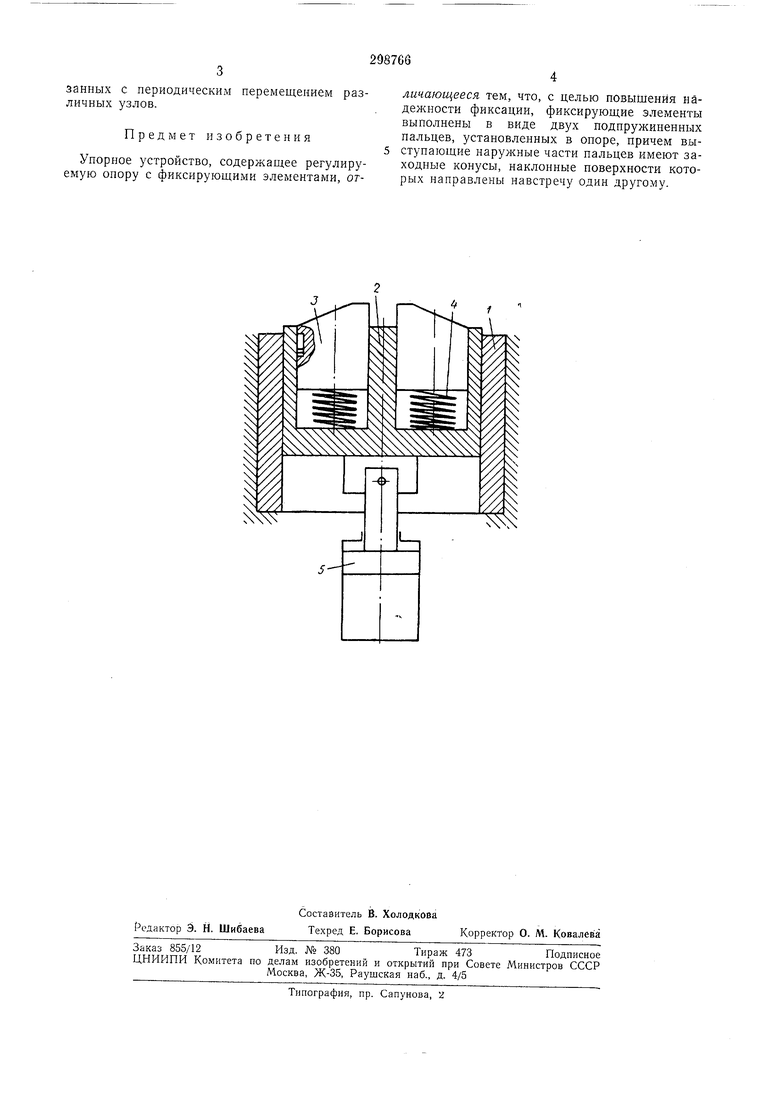

На чертеже показана конструкция упорного устройства.

В корпусе 1 расположены подвижный стакан 2 с двумя отверстиями. В каждом из отверстий плавает палец 3 со скосом, подпружиненный пружинами 4. Расстояние между пальцами 3 равно ширине фиксатора, перемещаюпхегося вместе с одной из кареток.

Стакан связан с силовым цилиндром 5. Б стакане имеются упоры, которые при перемещении стакана вниз увлекают с собой па.тьцы 3.

При неременхепии, например, каретки с линейкой, на которой расставлены фиксаторы, один из фиксаторов наезжает на первый палец 3 и утанливает его. При дальнейн1ем перемен1ении фиксатор уппрается во второй палец 3, и движение прекращается. При этом первый налец выскакивает ввер.х иод действием пружины 4.

По окончании производимой операции, нри остановке, цилиндр 5 убирает стакан Непальцами, и каретка может неременхаться дальше. Затем цилппдр 5 возвра1цает стакан с нальцами в верхнее положение, и цикл повторяется нри встрече со следующим фиксатором.

При движении каретки в обрат 1ую сторону цикл остановки происходит аналогично описанному, только утапливаемый: и останавливаюпий пальцы меняют свои функции.

Предлагаемое упорное устройство надежно в работе, легко может быть связано с электрическим аппаратом, например с копечиым выключателем, и может быть использовано в различных отраслях машинострения нри автоматизации технологических процессов, связанных с периодическим перемещением различных узлов.

Предмет изобретения

Упорное устройство, содержащее регулируемую опору с фиксирующими элементами, отличающееся тем, что, с целью повышения надежности фиксации, фиксирующие элементы выполнены в виде двух подпружиненных пальцев, установленных в опоре, причем выступающие наружные части пальцев имеют заходные конусы, наклонные поверхности которых направлены навстречу один другому.
