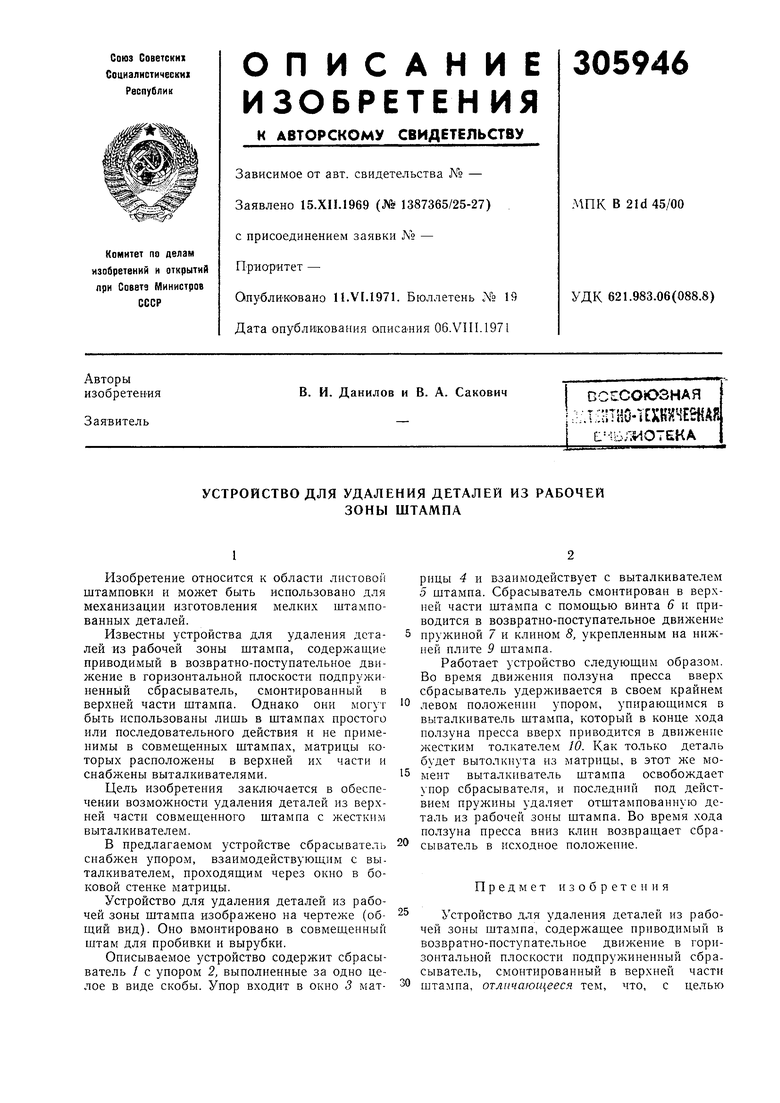

УСТРОЙСТВО для УДАЛЕНИЯ ДЕТАЛЕЙ ИЗ РАБОЧЕЙ Советский патент 1971 года по МПК B21D45/04

Изобретение относится к области листовой штамповки и может быть использовано для механизации изготовления мелких штампованных деталей.

Известны устройства для удаления деталей из рабочей зоны штампа, содержаш,ие приводимый в возвратно-поступательное движение в горизонтальной плоскости подпружиненньш сбрасыватель, смонтированный в верхней части штампа. Однако они могут быть использованы лишь в штампах простого или последовательного действия и не применимы в совмеш,енных штампах, матрицы которых расположены в верхней их части и снабжены выталкивателями.

Цель изобретения заключается в обеспечении возможности удаления деталей из верхней части совмещенного штампа с жестким выталкивателем.

В предлагаемом устройстве сбрасыватель снабжен упором, взаимодействуюнлим с выталкивателем, проходящим через окно в боковой стенке матрицы.

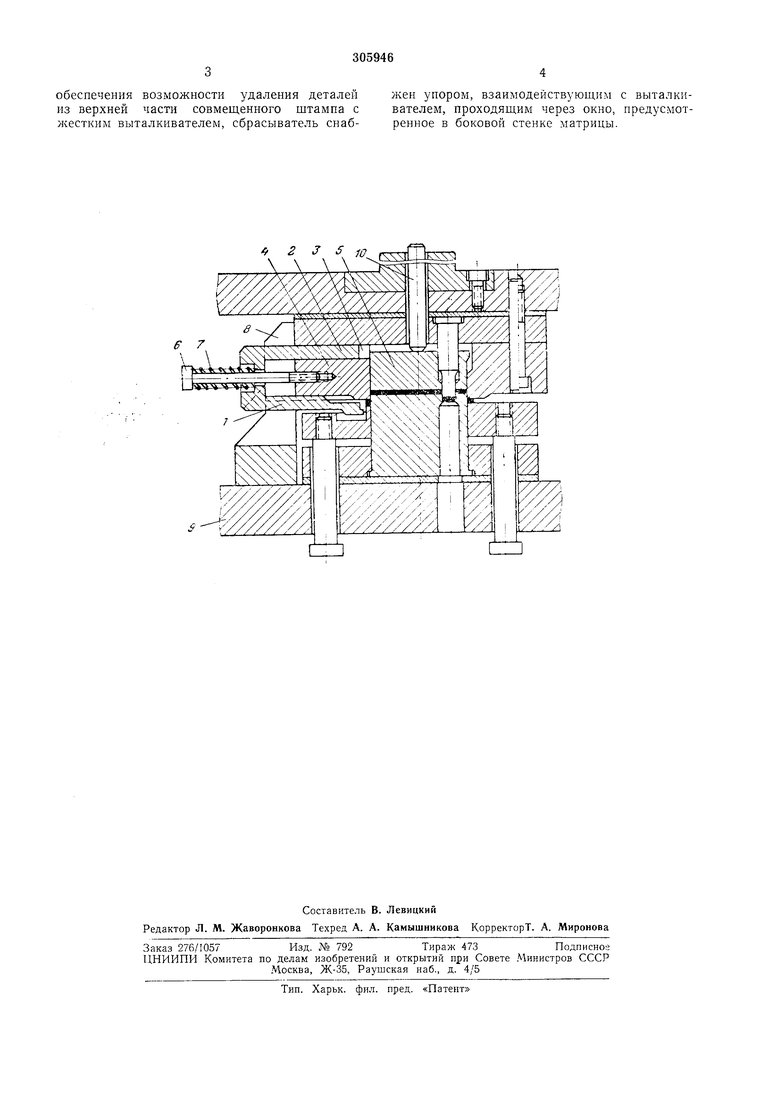

Устройство для удаления деталей из рабочей зоны штампа изображено на чертеже (общий вид). Оно вмонтировано в совмещенный щтам для пробивки и вырубки.

рицы 4 и взаимодействует с выталкивателем 5 щтампа. Сбрасыватель смонтирован в верхней части штампа с помощью винта 6 и приводится в возвратно-поступательное движение пружиной 7 и клином 8, укрепленным на нижней плите 9 штампа.

Работает устройство следующим образом. Во время ползуна пресса вверх сбрасыватель удерл ивается в своем крайнем левом положении упором, упирающимся в выталкиватель штампа, который в конце хода ползуна пресса вверх приводится в движение жестким то.ткателем 10. Как только деталь будет вытолкнута из матрицы, в этот же момент выталкиватель штампа освобождает упор сбрасывателя, и последний под действием пружины удаляет отштампованную деталь из рабочей зоны штампа. Во время хода ползуна пресса вниз клин возвращает сбрасыватель в исходное положепие.

Предмет изобретения

Устройство для удаления деталей из рабочей зоны штампа, содержащее приводимый в возвратно-поступательное движение в горизонтальной плоскости подпружиненный сбрасыватель, смонтированный в верхней части штампа, отличающееся тем, что, с целью

обеспечения возможности удаления деталей из верхией части совмещенного штампа с жестким выталкивателем, сбрасыватель снабжен упором, взаимодействующим с выталкивателем, проходящим через окно, предусмотренное в боковой стенке матрицы.

« 2 J S 1п
