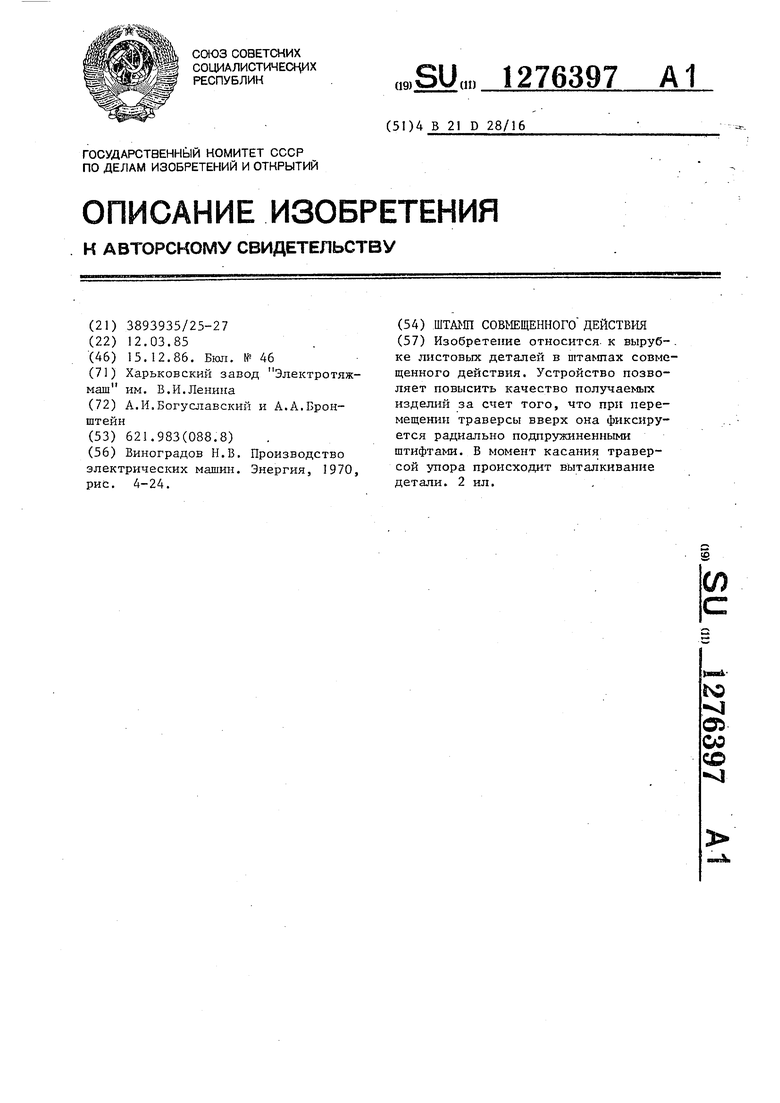

Штамп совмещенного действия Советский патент 1986 года по МПК B21D28/16

яяЛьэ

о: о о

Изобретение относится к вырубке листовых детален в штаьшах совмещенного действия. Устройство позволяет повысить качество получаемых издел1ш за счет того, что при перемещении траверсы вверх она фиксируется радиально подпружиненными штифтами. В момент касания траверсой упора происходит выталкивание детали. 2 ил.

«3k.

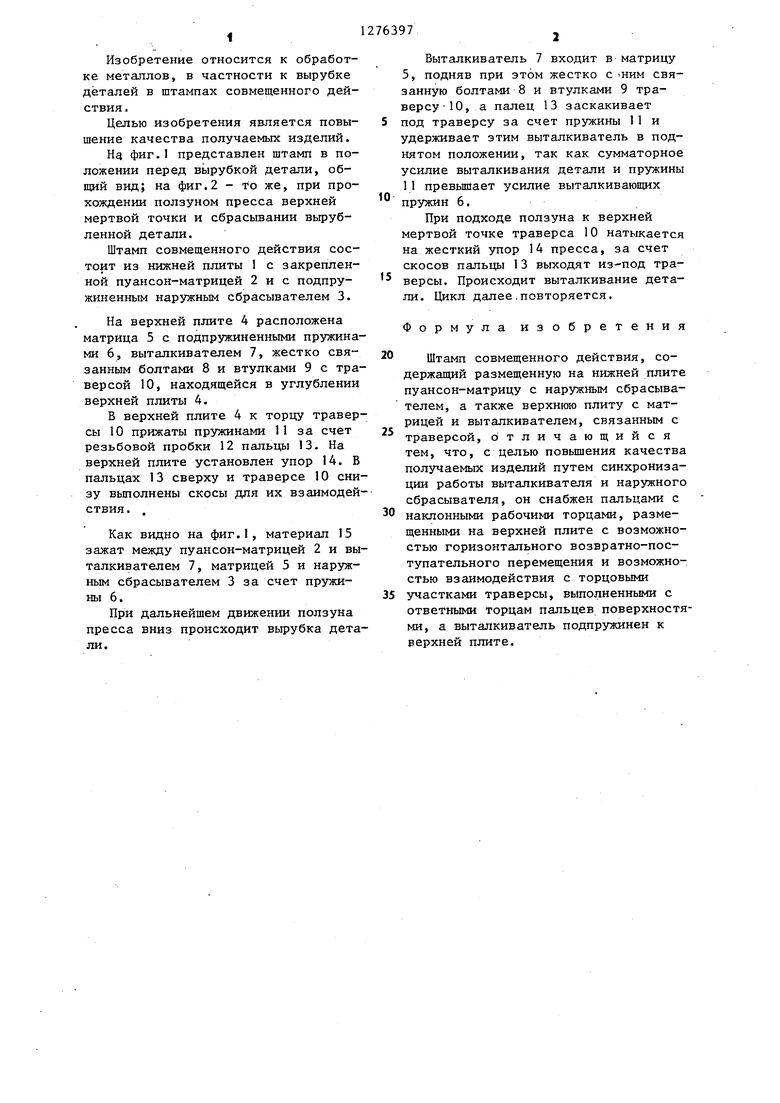

Изобретение относится к обработке металлов, в частности к вырубке деталей в штампах совмещенного действия .

Целью изобретения является повышение качества получаемых изделий.

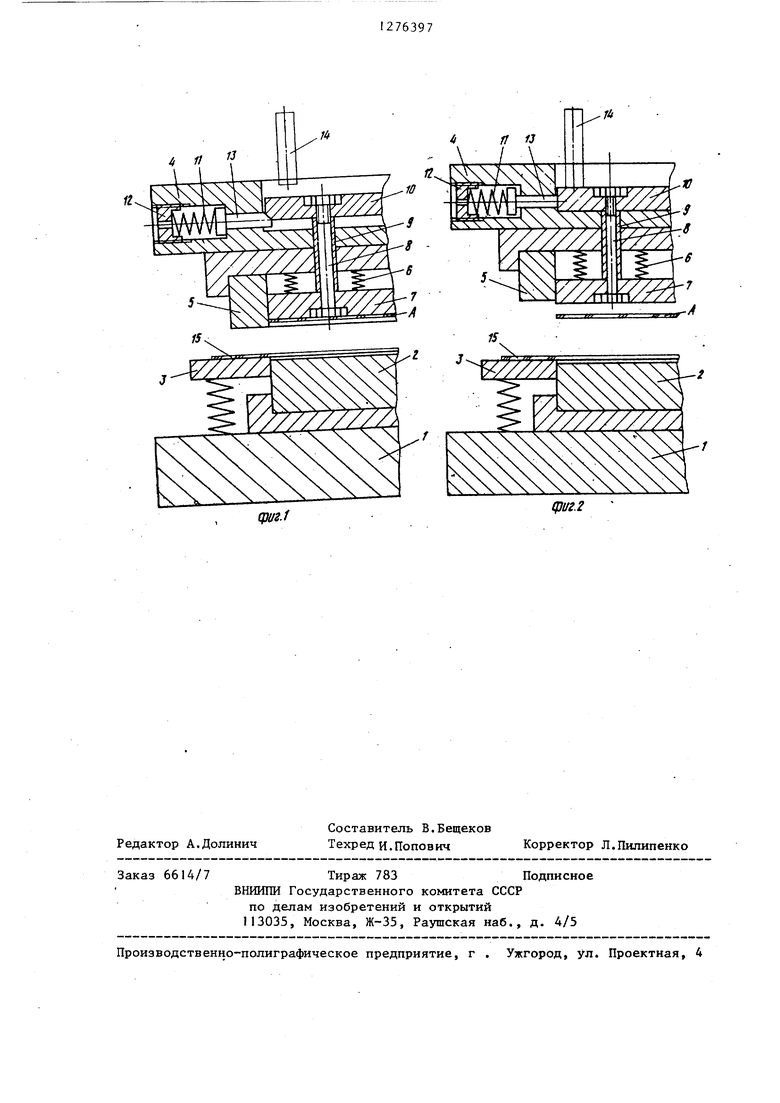

На фиг.1 представлен штамп в положении перед вырубкой детали, вид; на фиг.2 - то же, при прохождении ползуном пресса верхней мертвой точки и сбрасывании вырубленной детали.

Штамп совмещенного действия состоит из нижней плиты 1 с закрепленной пуансон-матрицей 2 и с подпружиненным наружным сбрасывателем 3.

На верхней плите 4 расположена матрица 5 с подпружиненными пружинами 6, выталкивателем 7, жестко связанным болтами 8 и втулками 9 с траверсой 10, находящейся в углублении верхней плиты 4.

В верхней плите 4 к торцу траверсы 10 прижаты пружинами 11 за счет резьбовой пробки 12 пальцы 13. На верхней плите установлен упор 14. В пальцах 13 сверху и траверсе 10 снизу выполнены скосы для их взаимодействия. .

Как видно на фиг.1, материал 15 зажат между пуансон-матрицей 2 и выталкивателем 7, матрицей 5 и наружным сбрасывателем 3 за счет пружины 6,

При дальнейшем движении ползуна пресса вниз происходит вырубка детали.

Выталкиватель 7 входит в матрицу 5, подняв при этом жестко с ним связанную болтами 8 и втулками 9 траверсу -10, а палец 13 заскакивает

под траверсу за счет пружины 11 и удерживает этим выталкиватель в поднятом положении, так как сумматорное усилие выталкивания детали и пружины 11 превьш1ает усилие выталкивающих пружин 6.

При подходе ползуна к верхней мертвой точке траверса 10 натыкается на жесткий упор 14 пресса, за счет скосов пальцы 13 выходят из-под траверсы. Происходит выталкивание детали. Цикл далее.повторяется.

Формула изобретения

Штамп совмещенного действия, содержащий размещенную на нижней плите пуансон-матрицу с наружным сбрасывателем, а также верхнюю плиту с матрицей и выталкивателем, связанным с траверсой, отличающийся тем, что, с целью повьш1ения качества получаемых изделий путем синхронизации работы выталкивателя и наружного сбрасывателя, он снабжен пальцами с

наклонными рабочими торцами, размещенными на верхней плите с возможностью горизонтального возвратно-поступательного перемещения и возможностью взаимодействия с торцовыми

участками траверсы, выполненными с ответными торцам пальцев поверхностями, а выталкиватель подпружинен к верхней плите.

(///////////.
