Шарнирный элеваторный хомут Советский патент 1933 года по МПК E21B19/06

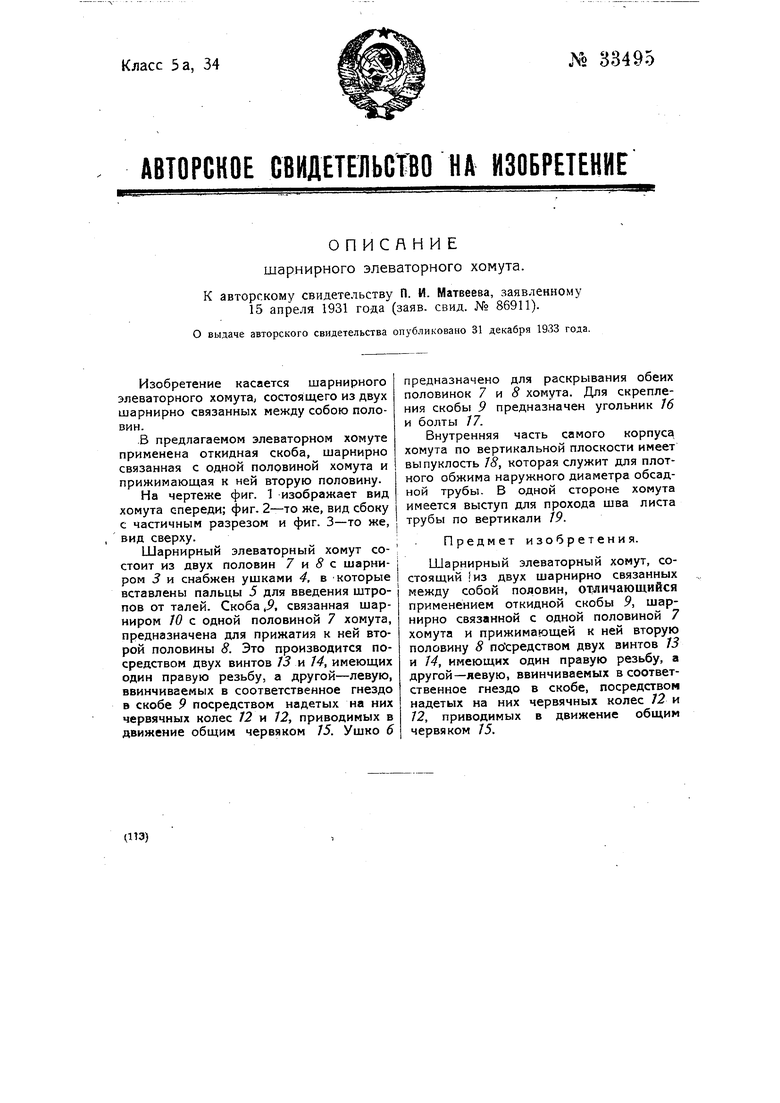

Изобретение касается шарнирного элеваторного хомута состоящего из двух шарнирно связанных между собою половин.

.В предлагаемом элеваторном хомуте применена откидная скоба, шарнирно связанная с одной половиной хомута и прижимающая к ней вторую половину.

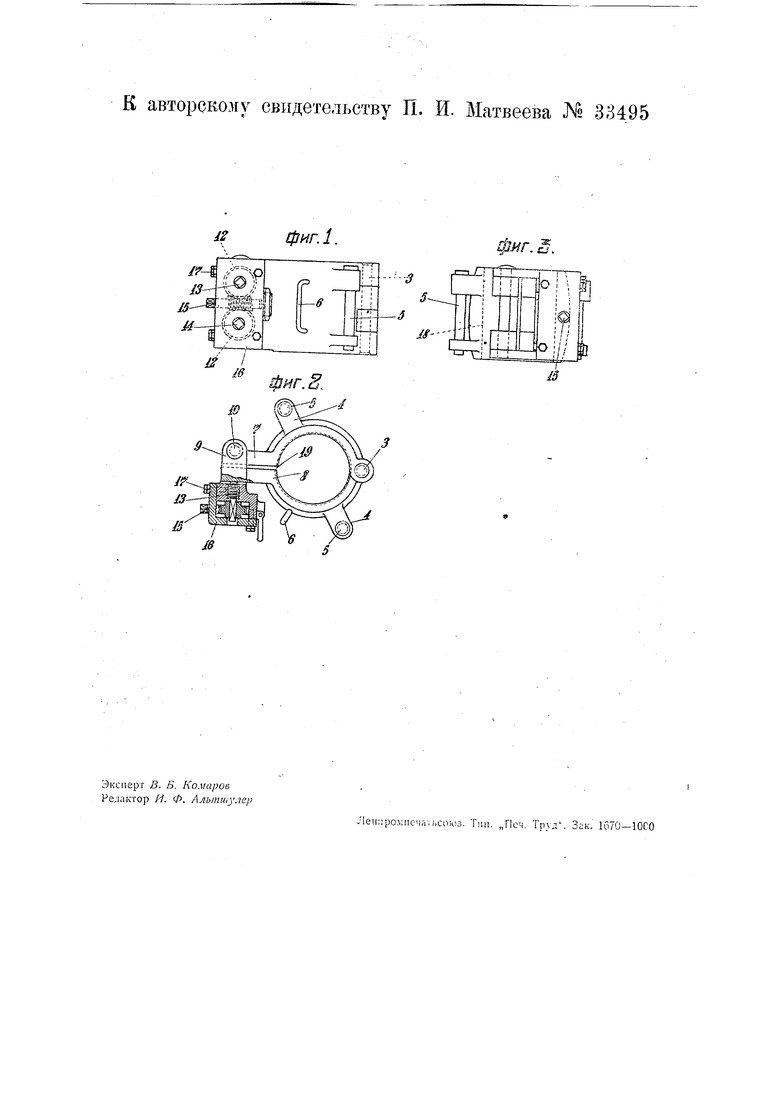

На чертеже фиг. 1 изображает вид хомута спереди; фиг. 2-то же, вид сбоку с частичным разрезом и фиг. 3-то же, вид сверху.

Шарнирный элеваторный хомут состоит из двух половин 7 и с шарниром 3 и снабжен ушками 4, в которые вставлены пальцы 5 для введения штропов от талей. Скоба Д связанная шарниром JO с одной половиной 7 хомута, предназначена для прижатия к ней второй половины . Это производится посредством двух винтов /5 и М, имеющих один правую резьбу, а другой-левую, ввинчиваемых в соответственное гнездо в скобе 9 посредством надетых на них червячных колес J2 и 72, приводимых в движение общим червяком 75. Ушко 6

предназначено для раскрывания обеих половинок 7 и 8 хомута. Для скрепления скобы 9 предназначен угольник 76 и болты 77.

Внутренняя часть самого корпуса хомута по вертикальной плоскости имеет выпуклость J8, которая служит для плотного обжима наружного диаметра обсадной трубы. В одной стороне хомута имеется выступ для прохода шва листа трубы по вертикали /Р.

Предмет изобретения.

Шарнирный элеваторный хомут, состоящий из двух шарнирно связанных между собой половин, отличающийся применением откидной скобы 9, шарнирно связанной с одной половиной 7 хомута и прижимающей к ней вторую половину 8 посредством двух винтов 75 и J4, имеющих один правую резьбу, а другой-левую, ввинчиваемых в соответственное гнездо в скобе, посредством надетых на них червячных колес 72 и 72, приводимых в движение общим червяком 75.

фиг.1.
